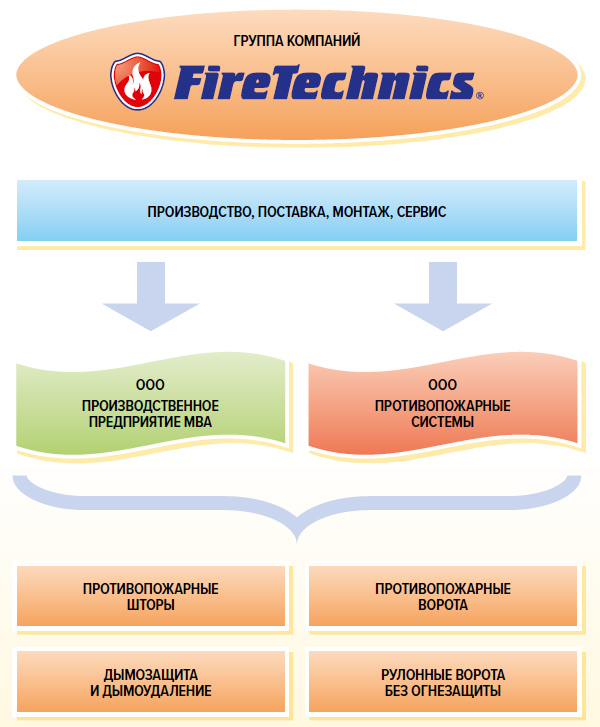

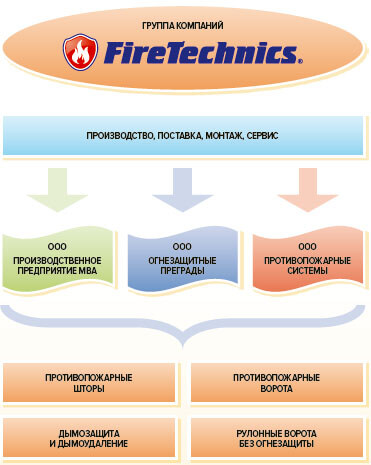

Презентация FireTechnics

FireTechnics/О компании FireTechnics/Презентация FireTechnics
Презентация FireTechnics 2017-06-19T01:12:27+00:00

Противопожарные системы

Противопожарные шторы
Дымозащитные шторы
Противопожарные ворота

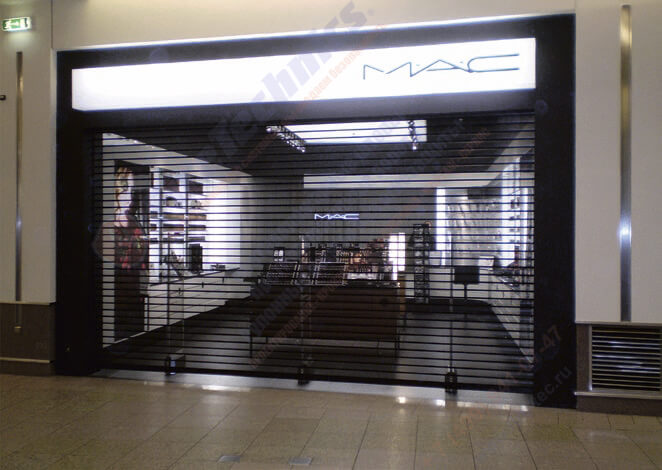

Рулонные ворота без огнезащиты

Противопожарные системы

КОМПЛЕКСНЫЙ ПОДХОД
при строительстве и реконструкции зданий и сооружений

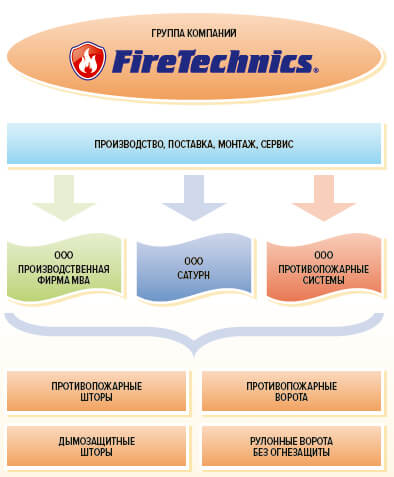

Противопожарные системы FireTechnics

Противопожарная
продукция

Противопожарные системы

для защиты проёмов

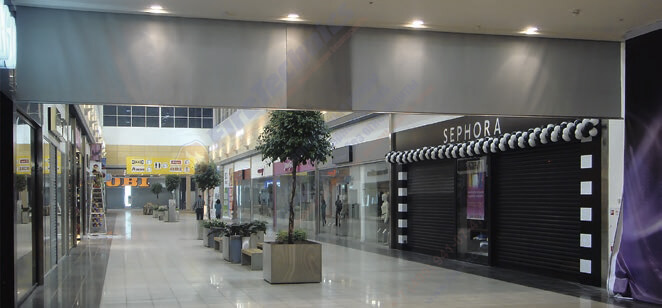

Противопожарная штора без орошения EI60 • EI90 • EI120

Противопожарная штора EI 60 ⋅ EI 90 ⋅ EI 120

без орошения

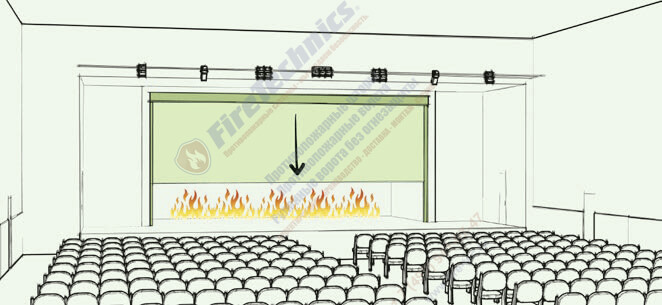

Противопожарные автоматизированные шторы вида FireTechnics EI60 (Fireshield EI60), FT EI90, FT EI120 без водного орошения предназначаются для разделения помещений на отдельные отсеки и не допускания огневого распространения по всей площади строения, в результате чего гарантируется защита материальных ценностей и людей от пагубного действия дыма и пламени. Огнестойкостный предел составляет шестьдесят минут (без водного орошения); девяносто минут (без водного орошения); сто двадцать минут (без водного орошения).

В случае срабатывания тревоги данная штора опустится благодаря установке приводной системы Gravigen™, без участия электрической энергии, под одним лишь действием силы тяжести на нижнюю планку. При этом скорость опускания равна 0,15 метрам в секунду. При отключении электрического снабжения данная система остается функциональной на протяжении 72 часов за счёт присутствия в управленческом блоке мощного встроенного аккумулятора.Противопожарная штора EI 60 ⋅ EI 90 ⋅ EI 120

Габариты шторы

Максимум ширины — 6,5 метра
Максимум высоты — 5 метров
Короб (его глубина x высота): если высота составляет менее четырех метров, то короб 20Х 22см; если же высота превышает четыре метра, то 30 × 33см.

Полотно

Материал изготовления: Firetex™ 1100
Масса ткани: 660гр/м²
Толщина ткани: 0,63мм

Используемое для производства шторы полотно многослойно. Его внутренний слой изготавливается из композиционного термоактивного материала, способного расширяться при температуре +160 +180 градусов (огнестойкостный предел изменяется, исходя из толщины, свойственной термоактивному слою, и его качественных характеристик), в результате гарантируется высоконадежная защита от теплового потока.

Ткань для производства полотна проходит обязательную сертификацию в качестве негорючей и нетоксичной.

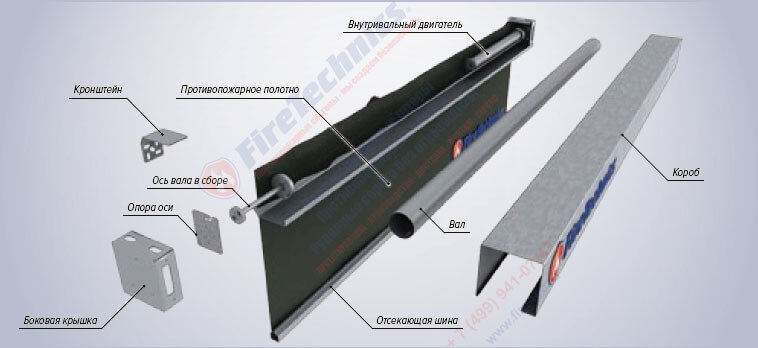

Короб

Выполняется на основе листовой стали полуторамиллиметровой толщины, проходящей оцинковку. С обоих концов корпус закрывается посредством крышек, дабы контур получился герметичным, а также максимально эффективно воспринимался крутящий момент стоящего внутри вала двигателя. Цветовая палитра: оттенки таблицы RAL, либо оцинкованная сталь.

Направляющие

Предназначается для того, чтобы направить полотно в процессе размотки с вала. Выполнены из высококачественной листовой стали двухмиллиметровой толщины (кожух — полуторамиллиметровый). Цвет: любой оттенок таблицы RAL, либо тон оцинкованной стали.

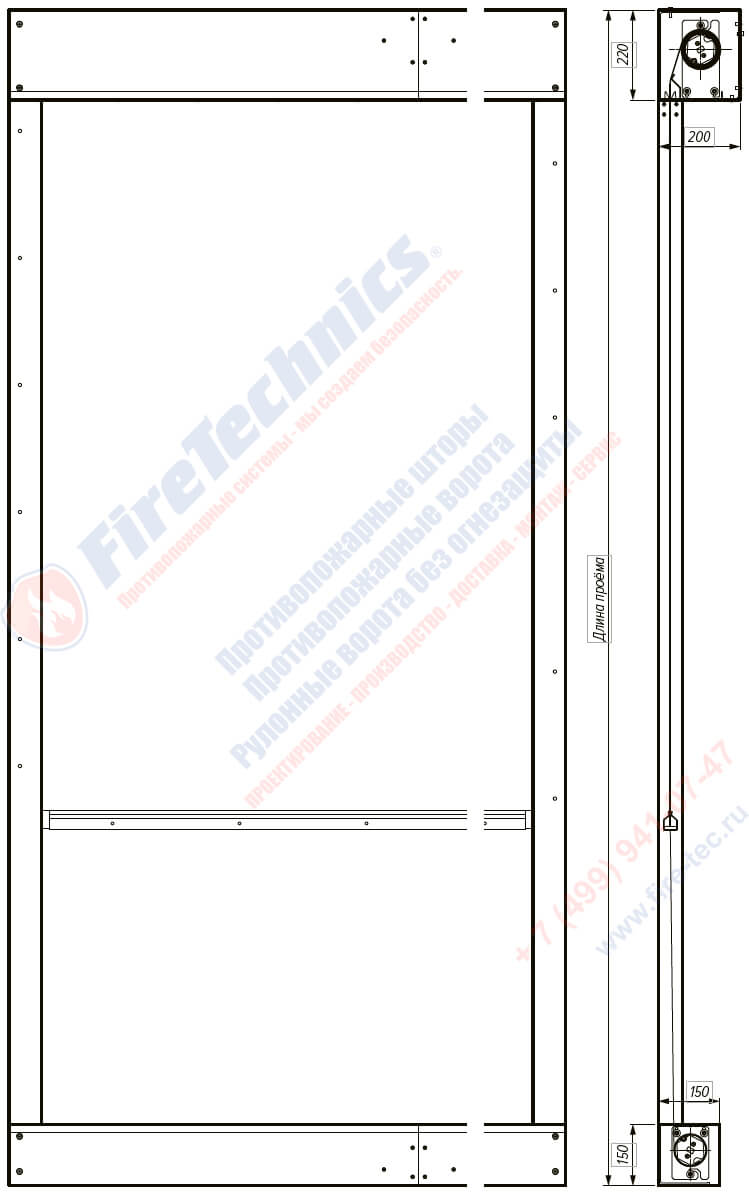

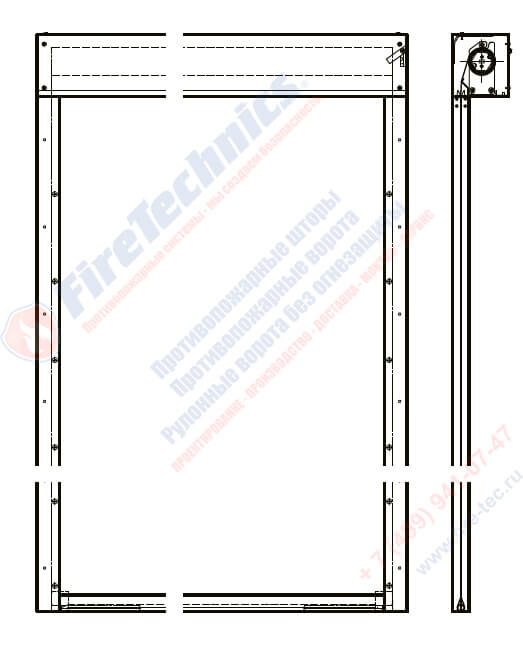

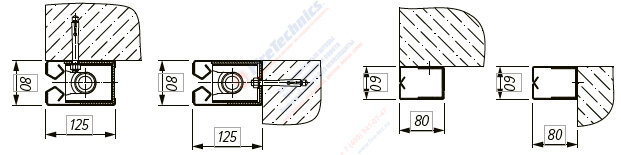

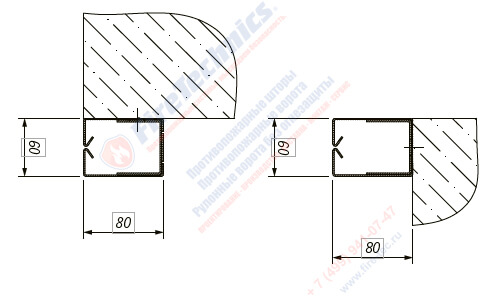

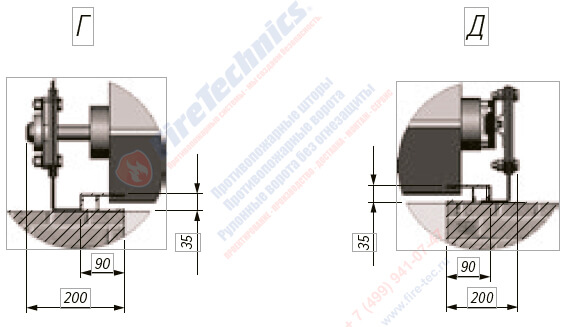

Монтаж направляющих

Направляющие Противопожарных штор без орошения EI60 • EI90 • EI120

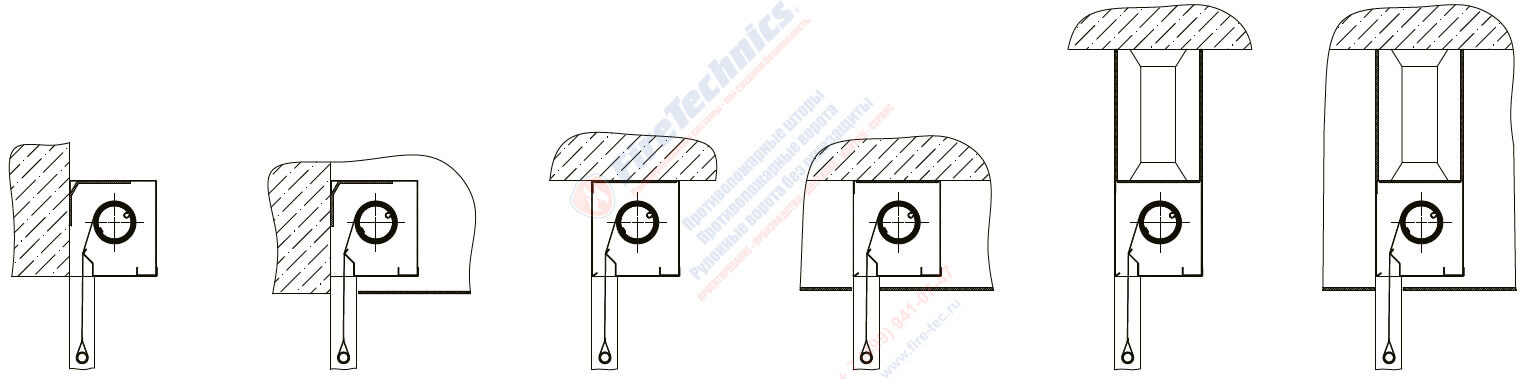

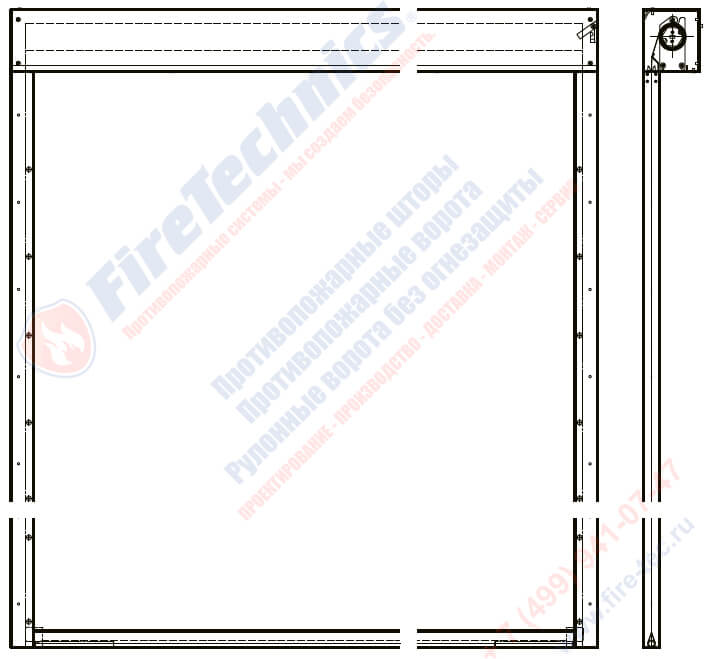

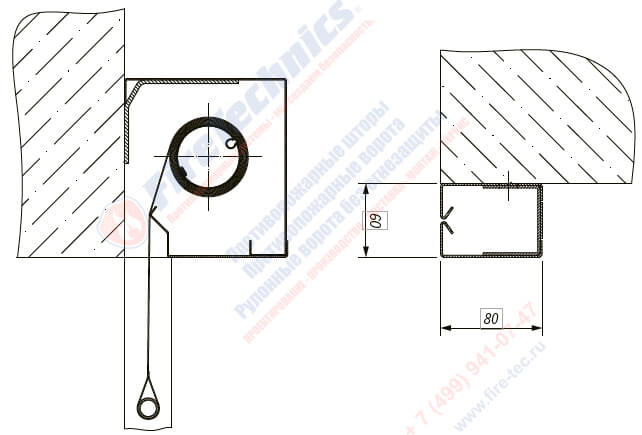

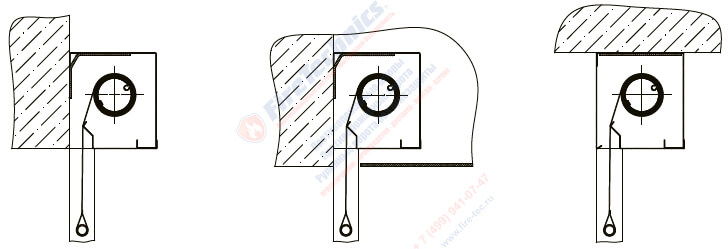

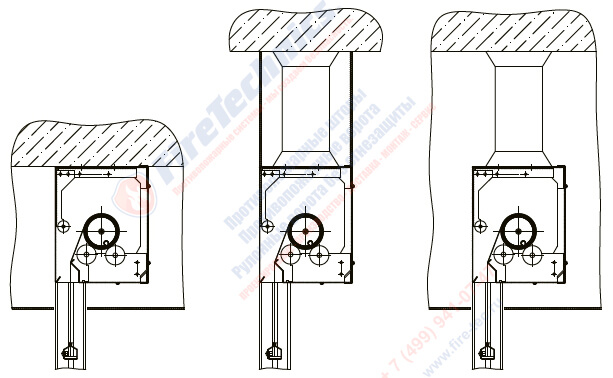

Монтаж короба

Короб Противопожарных штор без орошения EI60 • EI90 • EI120

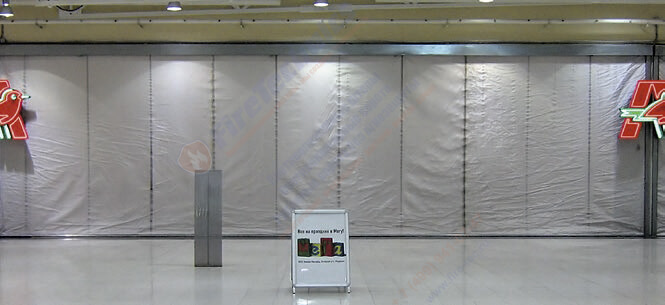

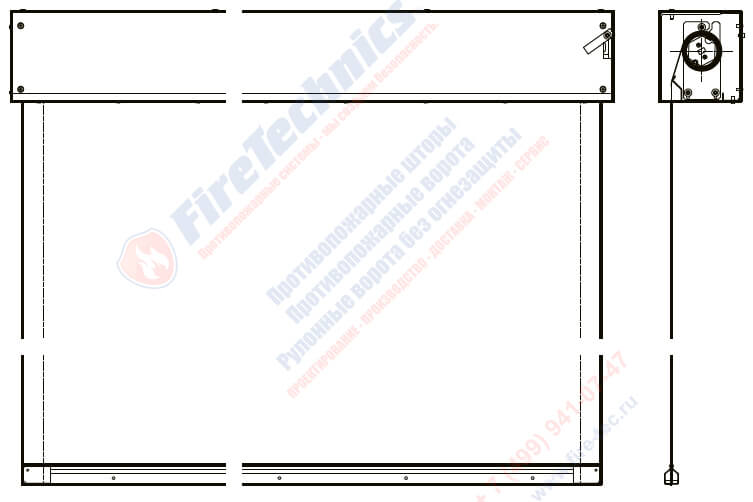

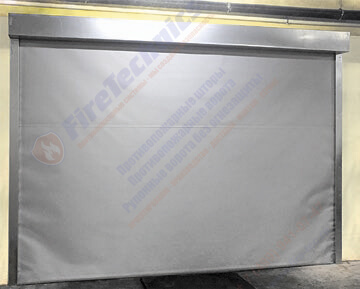

Противопожарные шторы без орошения EI60 • EI90 • EI120
Противопожарные шторы без орошения EI60 • EI90 • EI120
Противопожарные шторы без орошения EI60 • EI90 • EI120
Противопожарные шторы без орошения EI60 • EI90 • EI120

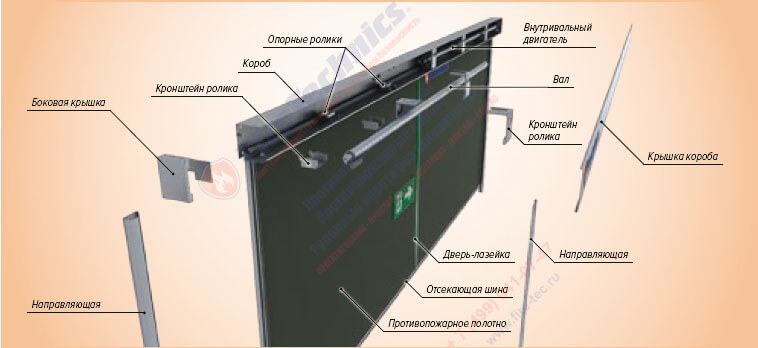

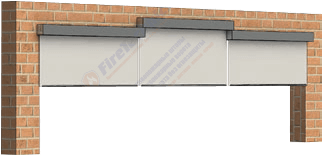

Противопожарная штора c орошением EI60 • EI120 • EI 180

Противопожарная штора EI60 • EI120 • EI 180

с орошением

Описание системы

Противопожарные автоматические шторы с орошением водой FireTechnics EI60, FT EI120 (Fireshield EI120), FT EI180 предназначаются для того, чтобы подразделять помещения на ряд отсеков, дабы не допустить огневого распространения по всей территории здания, в результате чего защитить материальные ценности и людей от пагубного воздействия дыма и пламени.

Противопожарная штора EI60 ⋅ EI120 ⋅ EI180 с орошением

Противопожарная штора EI60 ⋅ EI120 ⋅ EI180 с орошением

Огнестойкостный предел:

  • EI60 (при условии одностороннего применения водного орошения от оборудованных дренчерных, либо спринклерных зданиевых систем пожаротушения, при водном расходе не меньше 0,04 л/м2 за секунду).
  • EI120 (при условии одностороннего применения водного орошения от оборудованных дренчерных, либо спринклерных зданиевых систем пожаротушения, при водном расходе не меньше 0,08 л/м2 за секунду).
  • EI180 (при условии одностороннего применения водного орошения и расходе влаги не меньше 7,3 литров за минуту на 1 погонный метр).

В случае срабатывания тревоги данная штора опустится, благодаря установке приводной системы Gravigen™, без участия электрической энергии, под одним лишь действием силы тяжести на нижнюю планку. При этом скорость опускания равна 0,15 метрам в секунду. При отключении электрического снабжения данная система остается функциональной на протяжении 72 часов за счёт присутствия в управленческом блоке мощного встроенного аккумулятора.

При желании такие противопожарные шторы могут быть выполнены с дверью-лазейкой.

Габариты

Вариации исполнения:
Premium, либо Standart

Максимальная ширина: 8 – 18 метров
Максимальная глубина опускания: 6 — 9,5 метров
Короб (глубина×высота): 20 × 22см, 24,5 × 31см

Полотно

Используемый материал: Firetex™ 1100
Масса ткани: 660гр/м²
Масса с покрытием: 680 гр/м²
Толщина сырья: 0,63мм
При производстве шторы используется однослойное полотно из сертифицированной (нетоксичной и негорючей ткани).

Короб

Выполняется на основе листовой стали полуторамиллиметровой толщины, проходящей оцинковку. С обоих концов корпус закрывается посредством крышек, дабы контур получился герметичным, а также максимально эффективно воспринимался крутящий момент стоящего внутри вала двигателя. Цветовая палитра: оттенки таблицы RAL, либо оцинкованная сталь.

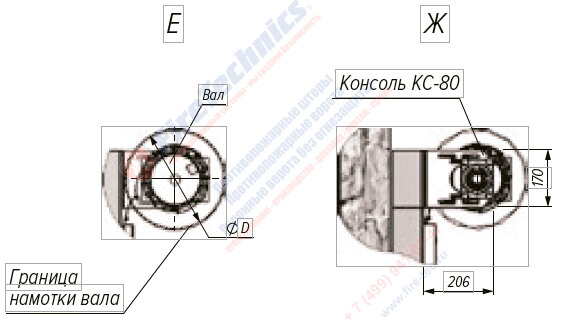

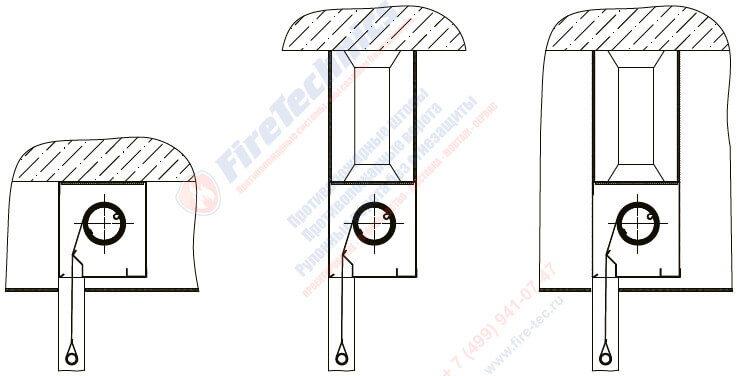

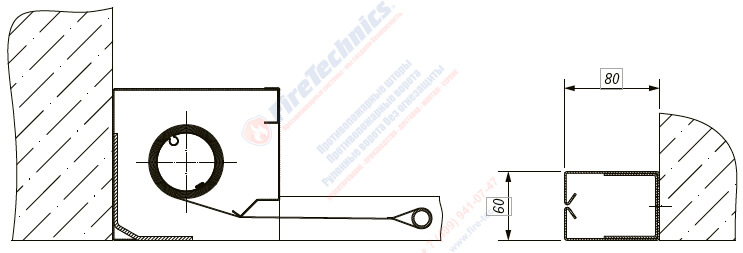

Монтаж короба

Монтаж короба

Монтаж короба

Монтаж короба

Направляющие

Предназначается для того, чтобы направить полотно в процессе размотки с вала. Выполнены из высококачественной листовой стали двухмиллиметровой толщины (кожух — полуторамиллиметровый).

Присутствие в комплектации Премиум встроенных штанг дает возможность обеспечивать конструкции высочайшую герметичность, бесшумное опускание и надежное противодействие повышенному давлению. Цветовая палитра: все оттенки таблицы RAL, либо тон оцинкованной стали.

Монтаж направляющих

Монтаж направляющих

Противопожарная штора с орошением EI60 • EI90 • EI120
Противопожарная штора с орошением EI60 • EI90 • EI120
Противопожарная штора с орошением EI60 • EI90 • EI120
Противопожарная штора с орошением EI60 • EI90 • EI120

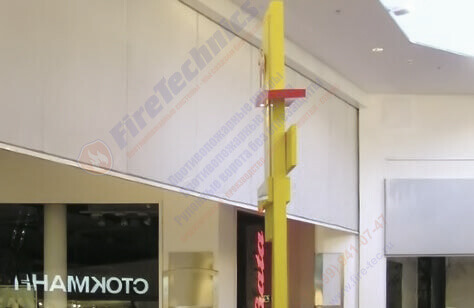

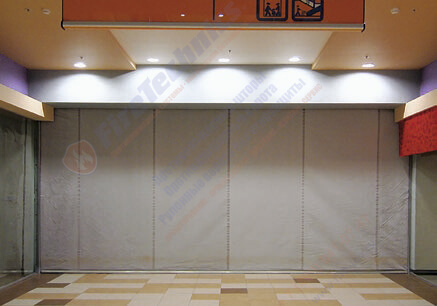

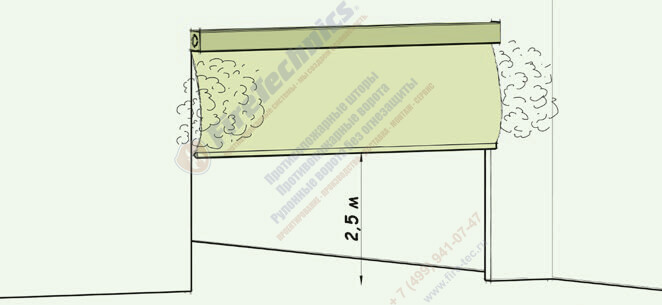

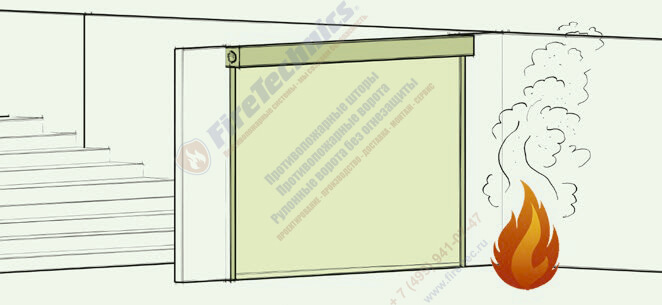

Дымозащитная штора E120

Дымозащитная штора E120

Описание системы дымозащиты

Противодымные автоматизированные шторы моделей FireTechnics E120 (или Fireshield
E120) (без водного орошения) предназначаются с целью предотвратить распространение задымленности и обеспечить дымовое отведение к специально оборудованным для этого системам. В результате их использование появляется возможность провести безопасную человеческую эвакуацию и спасти от губительного дымового воздействия материальные ценности.

Противодымная штора EI120

Огнестойкостный предел: сто двадцать минут (без водного орошения).

При срабатывании тревоги данная штора опустится, благодаря установке приводной системы Gravigen™, без участия электрической энергии, под одним лишь действием силы тяжести на нижнюю планку. При этом скорость опускания равна 0,15 метрам в секунду. При отключении электрического снабжения данная система остается функциональной на протяжении 72 часов за счёт присутствия в управленческом блоке мощного встроенного аккумулятора.

Габариты

Максимальная ширина: 8 метров
Максимальная высота: 6 метров
Короб (параметры глубина×высоты): при высоте меньше четырех метров — 15×15см; при
высоте больше четырех метров — 20×22см.

Полотно

Материал: Firetex™ 600
Масса ткани: 435гр/м²
Вес с покрытием: 455гр/м²
Толщина материала: 0,40мм

Короб

Выполняется на основе листовой стали полуторамиллиметровой толщины, проходящей оцинковку. С обоих концов корпус закрывается посредством крышек, дабы контур получился герметичным, а также максимально эффективно воспринимался крутящий момент стоящего внутри вала двигателя. Его габариты напрямую зависят от того, какова высота перекрываемого проёма.
Цветовая палитра: оттенки таблицы RAL, либо оцинкованная сталь.

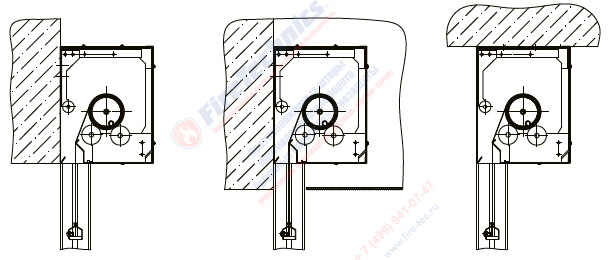

Монтаж короба

Монтаж короба

Монтаж короба

Монтаж короба

Направляющие

Защищающие от дыма шторы FireTechnics E120 в своём стандартизированном исполнением не нуждаются в монтаже направляющих шин сбоку. В особенных случаях, при желании на то заказчика, сотрудники нашей компании могут установить направляющие.

Противодымная штора EI120
Противодымная штора EI120
Противодымная штора EI120
Противодымная штора EI120
Противодымная штора EI120

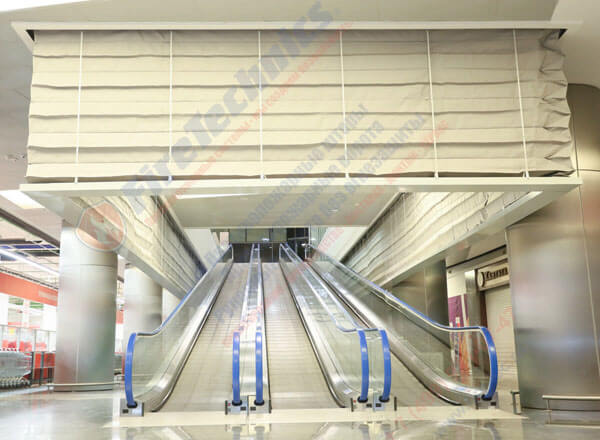

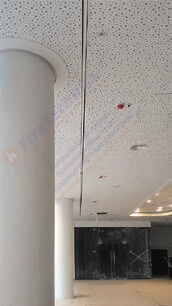

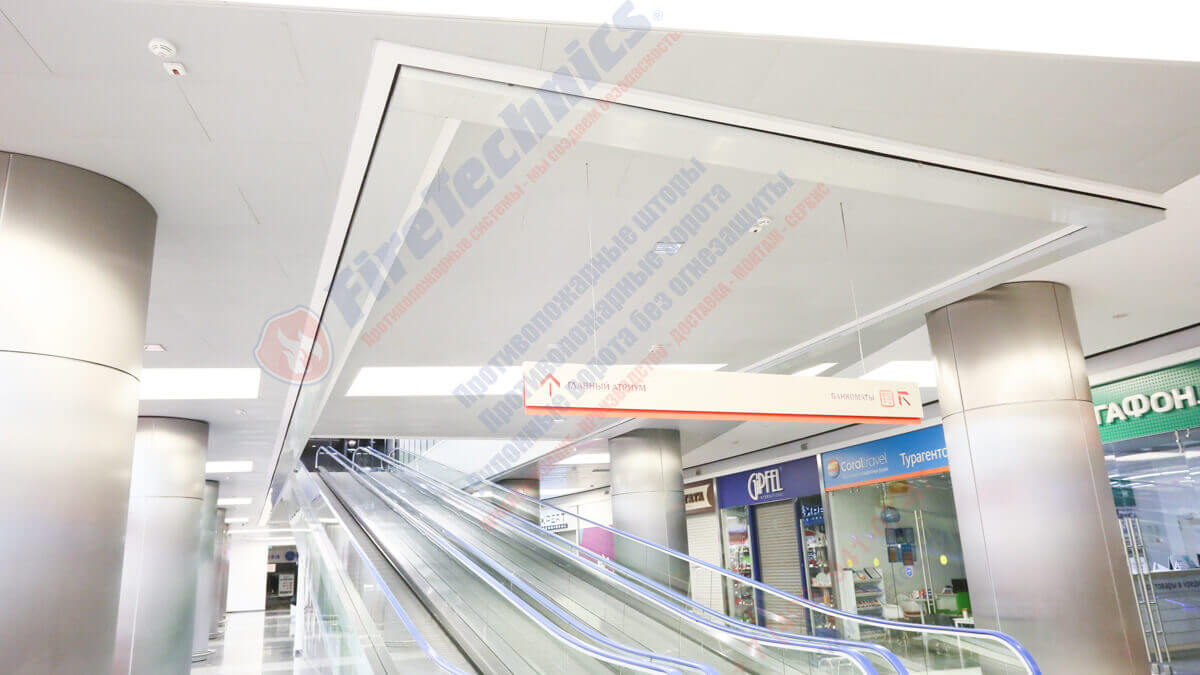

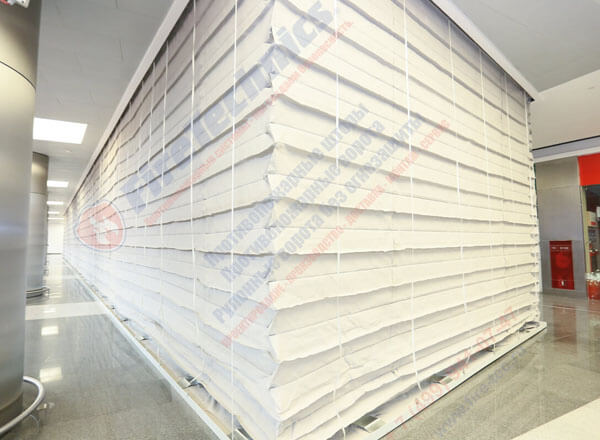

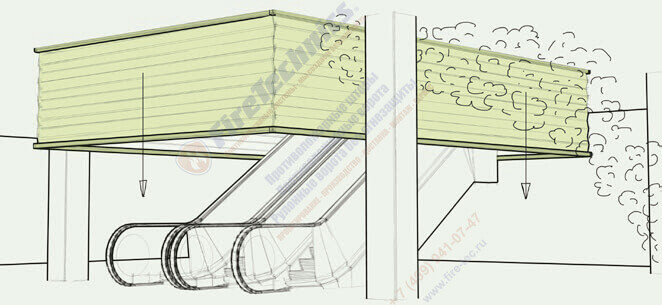

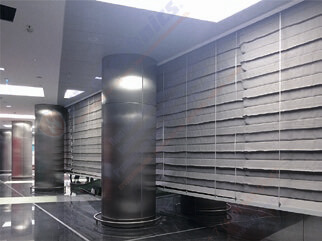

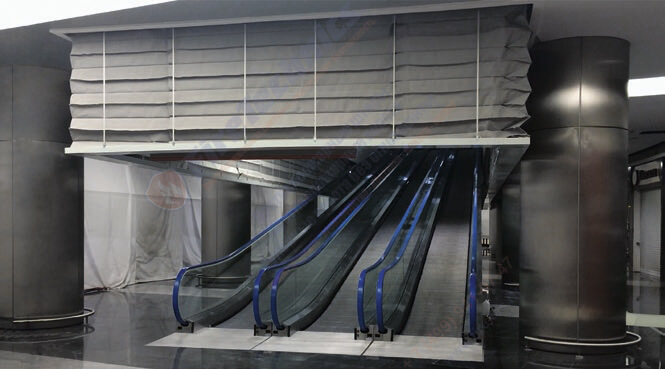

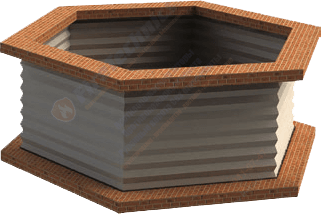

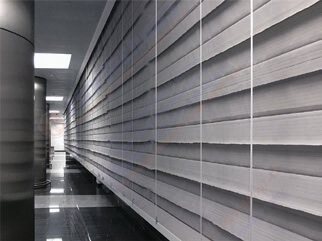

Противопожарные шторы FireShield-S Гармошка

Противопожарная штора «Гармошка»

Описание системы

Автоматические защищающие от пожара шторы модели FireTechnics-S (или Fireshield-S) «Гармошка» предназначены для того, чтобы при возникновении пожара образовывать замкнутое пространство, тем самым не допустив огневого и дымового распространения дальше по зданию, защищая материальные ценности и людей от пагубного влияния продуктов горения.

Противопожарная штора «ГАРМОШКА»

Огнестойкостный предел: EI120 (при условии одностороннего применения водного орошения от оборудованных дренчерных, либо спринклерных зданиевых систем пожаротушения, при водном расходе не меньше 0,04 л/м2 за секунду).

Конструктивно такая система исполняется в виде многоугольника, прямоугольника, а также Г- или П-образных форм. Она может быть исполнена с дверкой-лазейкой. Поднимается и опускается такая штора только посредством применения мотора. В случае перепадов с электрическим снабжением предусмотрено резервное питание для электрического мотора от встроенного мощного аккумулятора.

Двери-гармошка могут применяться в следующих случиях:

  • при защите атриумов;
  • при оборудовании ограждений для лифтовых холлов;
  • для обеспечения защиты эскалаторов.

Габариты

Максимальная ширина: периметр любой
Максимальная высота: 6 метров
Короб (параметры глубина×высота): 30×30см

Полотно

Материал: Firetex™1100
Масса ткани: 660 гр/м²
Масса с покрытием: 680 гр/м²
Материал имеет толщину: 0,63мм

Ткань, использованная при производстве полотна, имеет сертификат в качестве негорючей и нетоксичной.

Короб

Предназначается для того, чтобы размещать детали, входящие в состав механизма для поднятия полотна. В его состав входят панели в форме «П», изготовленные из оцинкованной стали одномиллиметровой толщины. Меж собой короба пристыковываются с помощью соединительных пластин.

Цветовая палитра: оттенки таблицы RAL, либо оцинкованная сталь.

Вариации монтажа

Стандартной монтажной схемой считается прикрепление к потолку, однако возможно применение индивидуального способа установки, причём, уровень огнестойкости конструкции, к коей производится монтаж, должен быть не ниже, чем у самой шторы.

Основным преимуществом гибкой системы против пожаров Fire Technics-S с гармошкой становятся ее уникальные качества по методам прикрепления и местам установки.

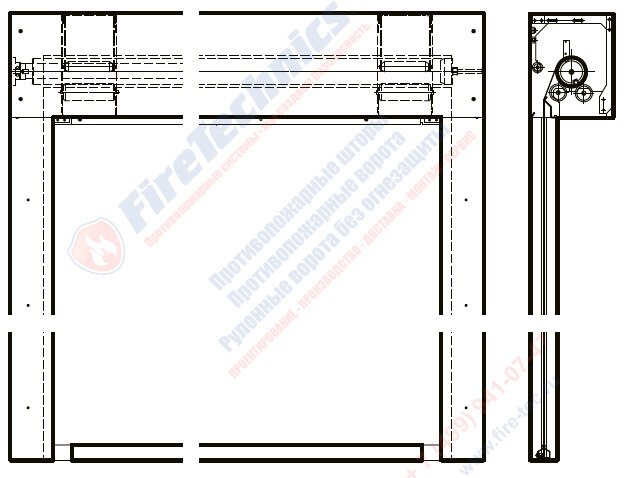

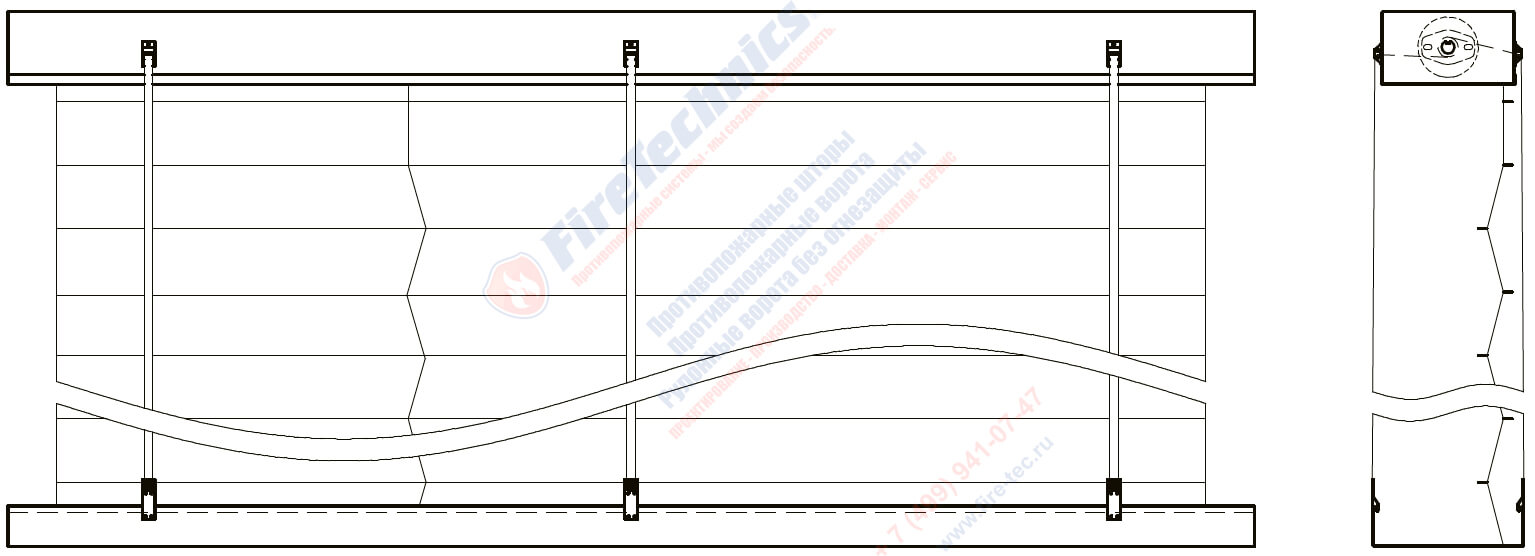

Чертеж противопожарных штор Гармошка
Чертеж противопожарных штор Гармошка
Чертеж противопожарных штор Гармошка
Чертеж противопожарных штор Гармошка

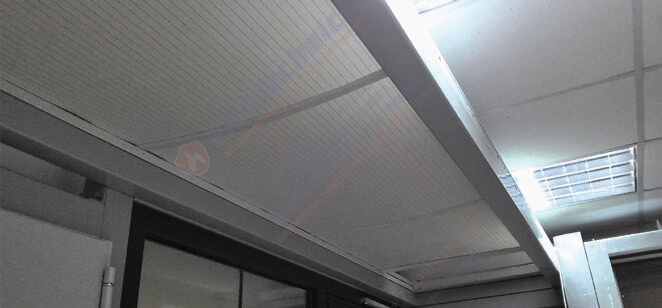

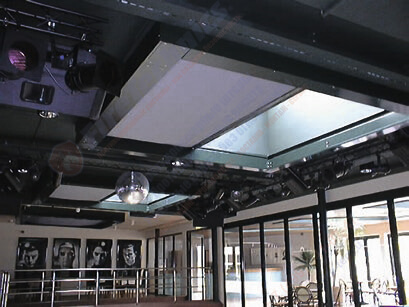

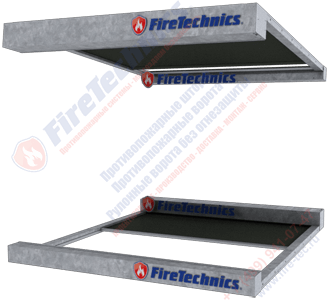

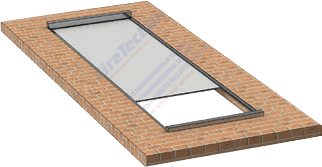

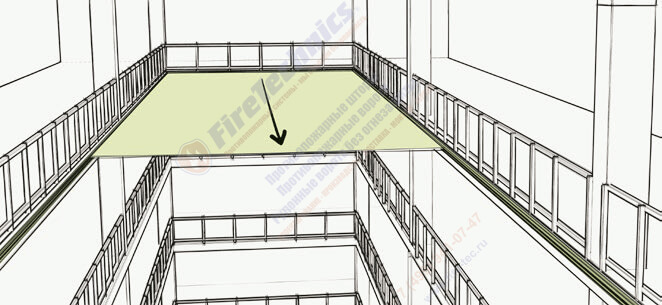

Противопожарные шторы Горизонтальные

Противопожарная штора модели «ГОРИЗОНТАЛЬНАЯ»

Описание системы

Автоматизированная противопожарная штора вида FireTechnics-H (или Fireshield-H) вариации «Горизонтальная» предназначена предотвращать огневое и дымовое распространение из одной зданиевой части в другую. Монтируется на потолочных проёмах и проёмах в половой поверхности. Перемещается полотно в горизонтальной плоскости.

Противопожарные шторы Горизонтальные

Огнестойкостные пределы: EI120 (при условии одностороннего применения водного орошения от оборудованных дренчерных, либо спринклерных зданиевых систем пожаротушения, при водном расходе не меньше 0,08л/м2 за секунду); EI60 (без водного орошения).

В случае срабатывания пожарной сигнализации стоящий в малом коробе двигатель посредством тросовой системы начинает перемещать отсекающую шину с установленным полотном в «ловушку», в результате чего осуществляя проемное перекрытие. В свое открытое положение штора возвращается за счет намотки полотна на стоящий в коробе вал посредством 2-ого электродвигателя.

Проём перекрывается со скоростью примерно 0,15м/с. В случае перебоев в электрическом снабжении конструкцией предусмотрена возможность резервной запитки системы от мощного аккумулятора.

Габариты

Максимальные размеры проёма: 3×3метра
Большой короб (размер в сечении): 20×22см
Малый короб (размер в сечении): 15×15см

Полотно

Материал: Firetex™1100
Масса ткани: 660гр/м²
Масса с покрытием: 680гр/м²
Толщина используемого материала: 0,63мм
Ткань, использованная при производстве полотна, имеет сертификат в качестве негорючей и нетоксичной.

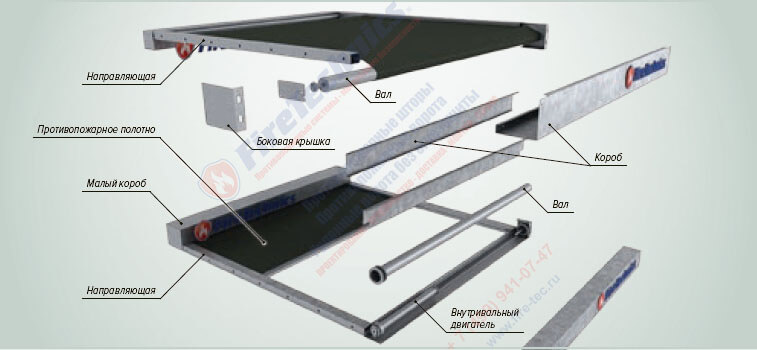

Короб

Его конструкционная схема предполагает монтаж большого и маленького короба для установки одной шторы. В составе каждого из коробов находится три панели, гнутые из листовой стали с оцинковкой полуторамиллиметровой толщины. Эти панели, которые могут иметь длину до трех метров, стыкуются меж собой, если изготавливаются длинные шторы. Оба корпусных конца надежно закрываются крышками с целью обеспечить требуемую герметизацию. Крышки с боков предназначены также для восприятия передаваемого с внутривального двигателя крутящего момента. Размеры короба определяются габаритами перекрываемого проема. Цветовая палитра: все оттенки таблице RAL, либо тон оцинкованной стали.

Направляющие

Выполняются из листовой стали, имеющей толщину в два миллиметра (кожух — полуторамиллиметровой толщины).
Размеры направляющих в сечении составляют:8×6см. Цветовая палитра: все оттенки таблицы RAL, либо тон оцинкованной стали.

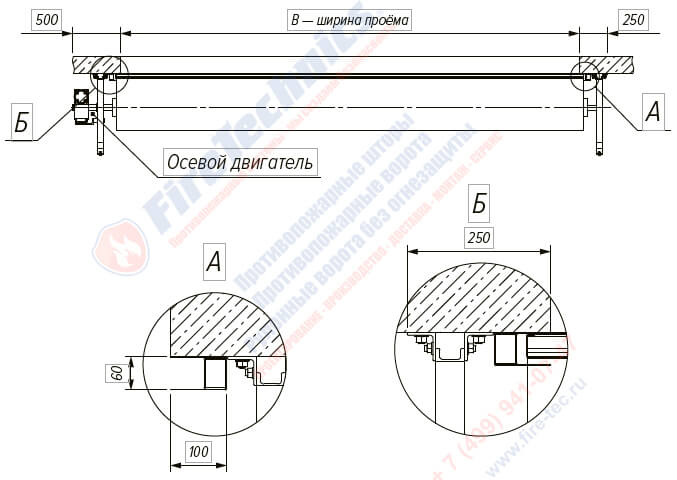

Монтаж короба и направляющих

Стандартизированной монтажной схемой считается установка в проём, однако возможна и разработка особого варианта. Единственное «но»: степень огнеустойчивости конструкции, становящейся основой для выполнения монтажа, должна соответствовать уровню огнестойкости устанавливаемой шторы.

Монтаж короба и направляющих

Монтаж короба и направляющих

Противопожарные шторы Горизонтальные
Противопожарные шторы Горизонтальные
Противопожарные шторы Горизонтальные
Противопожарные шторы Горизонтальные

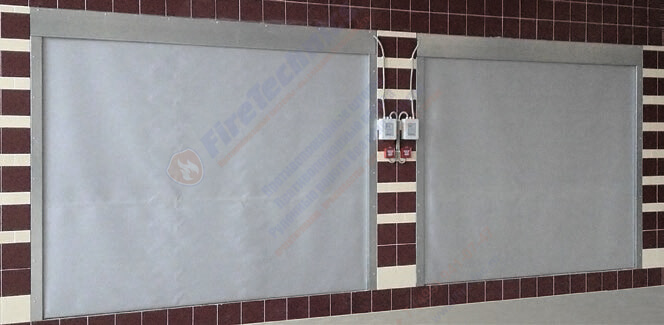

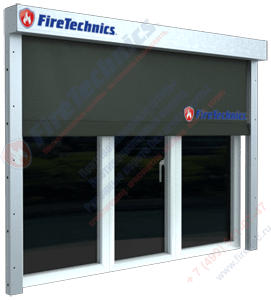

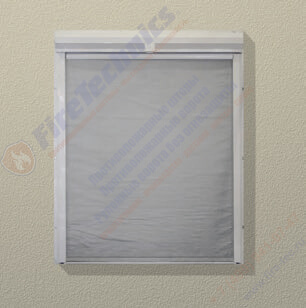

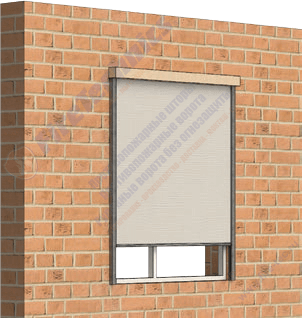

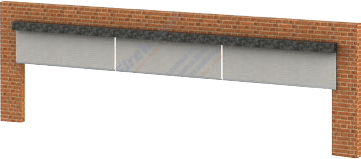

Противопожарные Шторы для Окон

Противопожарная штора для оконных проемов

Описание системы

Противопожарные шторы моделей FireTechnics E120-EI120 предназначены для установки на оконных проемах с целью предотвратить перебрасывание пламя меж зданиевыми этажами или отдельными строениями. Обычно данные шторы монтируются на окна, дабы не допустить огневого и дымового распространения, а также обеспечить защиту материальных ценностей и людей от разрушительного воздействия пожара.

Огнестойкостные пределы: E120; EI120 (при условии одностороннего применения водного орошения от оборудованных дренчерных, либо спринклерных зданиевых систем пожаротушения, при водном расходе не меньше 0,08л/м2 за секунду).

Габариты

Максимальная ширина: 4 метра
Максимальная высота: 1,5 метра

Полотно

Используемый материал: Firetex™1100
Масса ткани: 660гр/м²
Масса с покрытием: 680 гр/м²

Толщина ткани: 0,63мм

Ткань, использованная при производстве полотна, имеет сертификат в качестве негорючей и нетоксичной.

Противопожарные шторы для окон

Короб

Выполняется на основе листовой стали с оцинковкой полуторамиллиметровой толщины. Оба корпусных конца закрываются крышками, дабы сделать контур максимально герметичным, а также улучшить восприятие поступающего с внутривального двигателя крутящего момента.

Цветовая палитра: все оттенки таблице RAL, либо тон оцинкованной стали.

Направляющие

Предназначаются для того, чтобы направлять полотна в процессе валовой размотки. Выполняются из листовой стали, имеющей толщину в два миллиметра (кожух — полуторамиллиметровой толщины).

Цветовая палитра: все оттенки таблицы RAL, либо тон оцинкованной стали.

Монтаж короба и направляющих

Противопожарные шторы для окон
Противопожарные шторы для окон

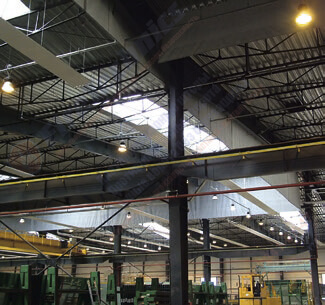

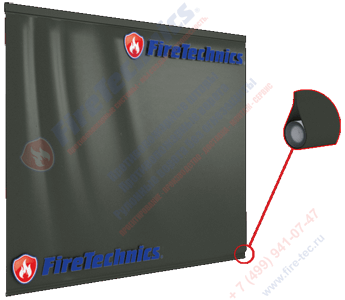

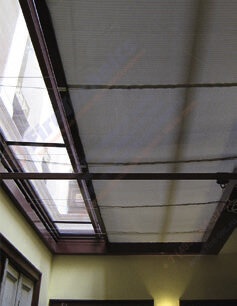

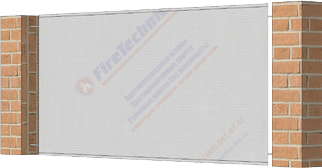

Огнезащитная мембрана

Огнезащитная МЕМБРАНА

Описание системы

Легковесные огнезащитные мембраны, предназначенные для перекрывания проемов большой площади, позволяют не допустить дымовое и огневое распространение по зданию в случае возникновения пожара.

Отличаются степенью огнестойкости: E120 (без водного орошения);
EI180, EI120 (с использованием водяного орошения).

Характеризуются незначительной статической нагрузкой, составляющей около килограмма на метр квадратный проёма.

Огнезащитная мембрана

Габариты

Максимальная ширина: не ограничена
Максимальная высота: не ограничена

Полотно

Материал: Firetex™600
Масса ткани: 435гр/м²
Масса с покрытием: 455гр/м²
Толщина материала: 0,40мм

Ткань, использованная при производстве полотна, имеет сертификат в качестве негорючей и нетоксичной.

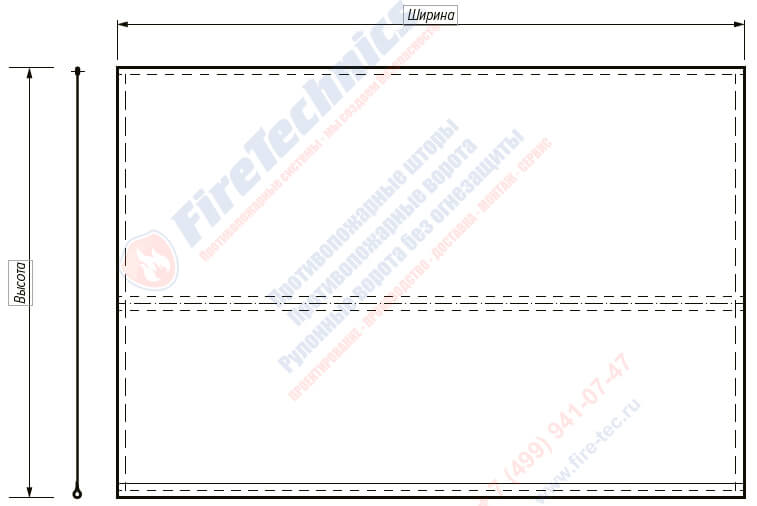

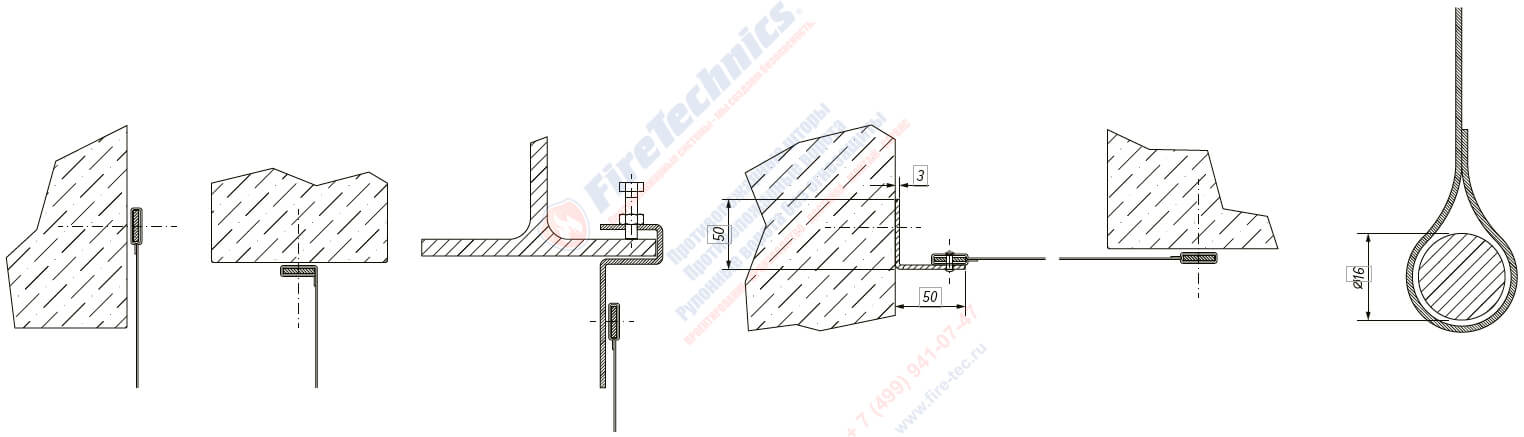

Варианты монтажа

Огнезащитная мембрана
Огнезащитная мембрана
Огнезащитная мембрана

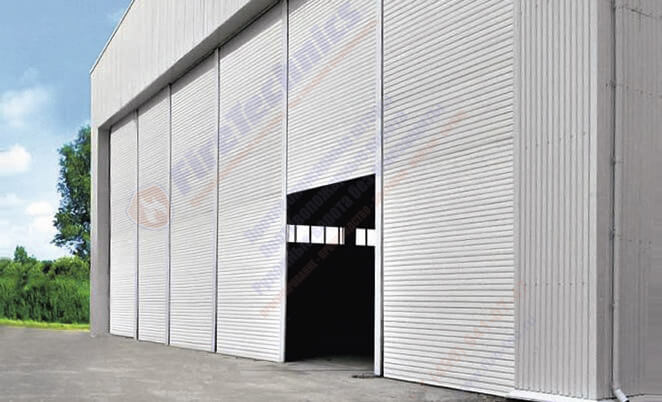

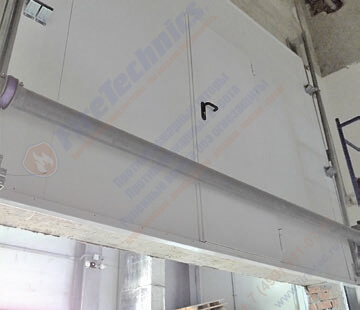

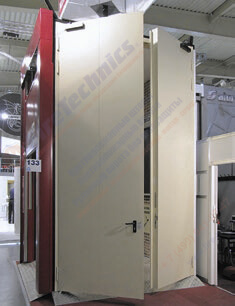

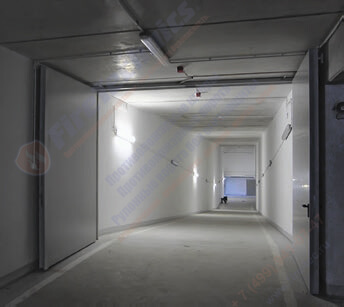

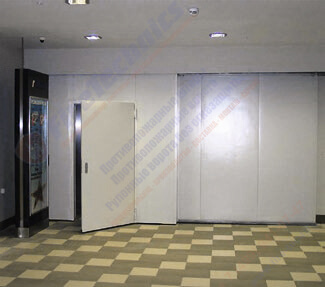

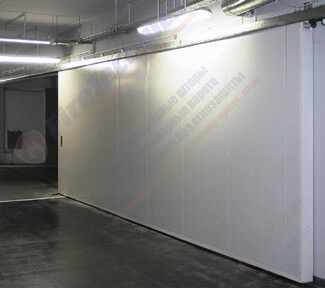

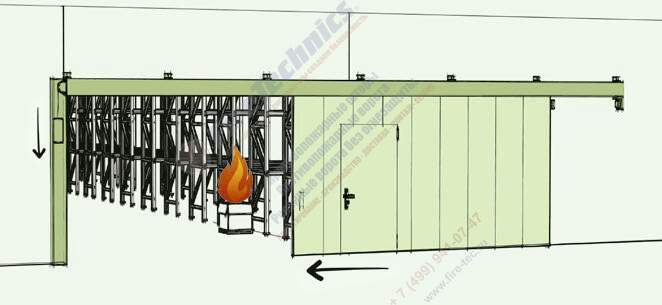

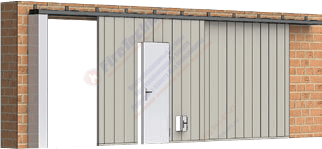

Откатные противопожарные ворота

ОТКАТНЫЕ противопожарные ворота моделей EI 60 ⋅ EI 90

Описание воротных конструкций

Откатные ворота FireTechnics-P, оборудованные автоматикой, выполняют роль преграды для огневого и дымового проникновения. Применяется они с целью перекрытия больших проемов в торгово-развлекательных центрах, на автостоянках, в складах, промышленных цехах и т д.

Огнестойкостный предел: EI60, EI90.

Габариты

В зависимости от вида ворот:
• одностворчатые имеют максимальную ширину в 8 метров, а высоту — в 5;
• двухстворчатые имеют максимальную ширину в 10 метров, а высоту — в 5;
• трёхстворчатые имеют максимальную ширину в 10 метров, а высоту — в 5;
• раздвижные имеют максимальную ширину в 6 метров, а высоту — в 5.

Принцип работы

На протяжении всего времени использования проём остается открытым, поскольку воротная конструкция удерживается посредством электромагнитного замка, отключаемого при срабатывании противопожарной сигнализации. После этого воротный механизм запускается системой противовесов, либо опционально электроприводом.

Базовые характеристики

  • Высочайшее Европейское качество, которое подтверждено сертификатами от МЧС РФ и Евросоюза;
  • полотно ворот имеет 60-миллиметровую толщину. Внутри оно заполнено минераловатным наполнителем фирмы Paroc®, имеющим плотность порядка 170-180 килограмм на метр кубический;
  • за счёт небольшого массы воротной конструкции (1 квадратный метр весит 28 кг) монтаж проводится быстро и удобно, а также снижаются требования, предъявляемые к несущей стеновой способности;
  • благодаря безрамочности конструкции полотна исключается сама возможность деформации конструкции ворот из-за воздействия повышенных температур и гарантируется повышенная защищённость от огненного распространения;
  • воротная высота может быть скорректирована в процессе монтажа;
  • минимум, который может иметь размер притолоки для проведения монтажа, составляет 23 см;
  • есть возможность оборудовать двери-калитки для эвакуации (как с порожком, так и без него), имеющие надежный термоустойчивый замок и доводчик высочайшего качества. Кроме того по желанию клиента устанавливается ручки вида «антипаника» и антипожарный люк 20Х20 см;
  • откатные ворота могут окрашиваться в любой оттенок, согласно цветовой палитры RAL, при этом стандартными тонами считаются 9010 или 7035;
  • при необходимости может быть установлена декоративная накладка, которая закроет рабочий рельс (в стандартном установочном комплекте она отсутствует);
  • при желании заказчика карман воротного примыкания может быть окрашен в любой оттенок (в стандартном поставочном комплекте он оцинкован).

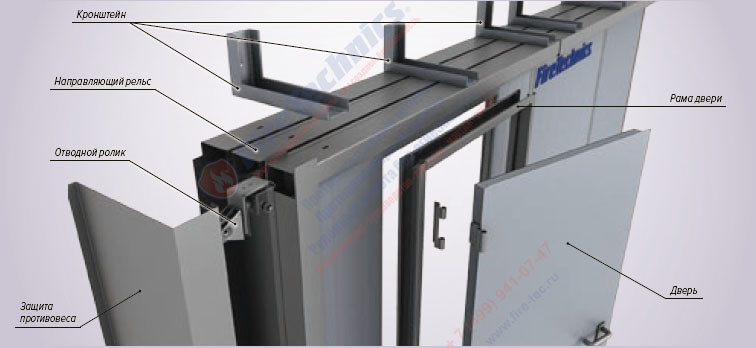

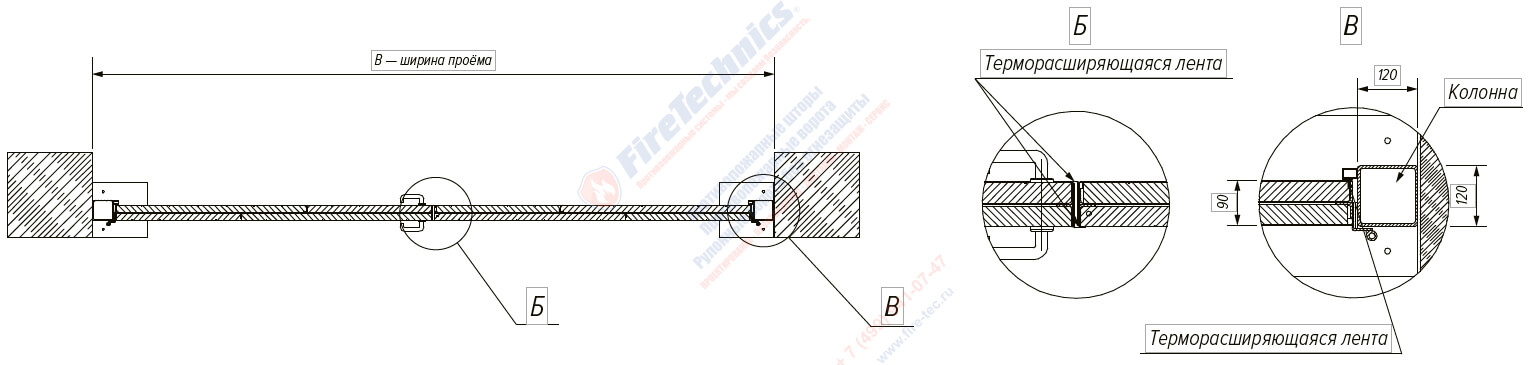

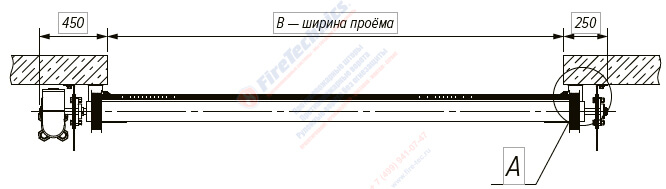

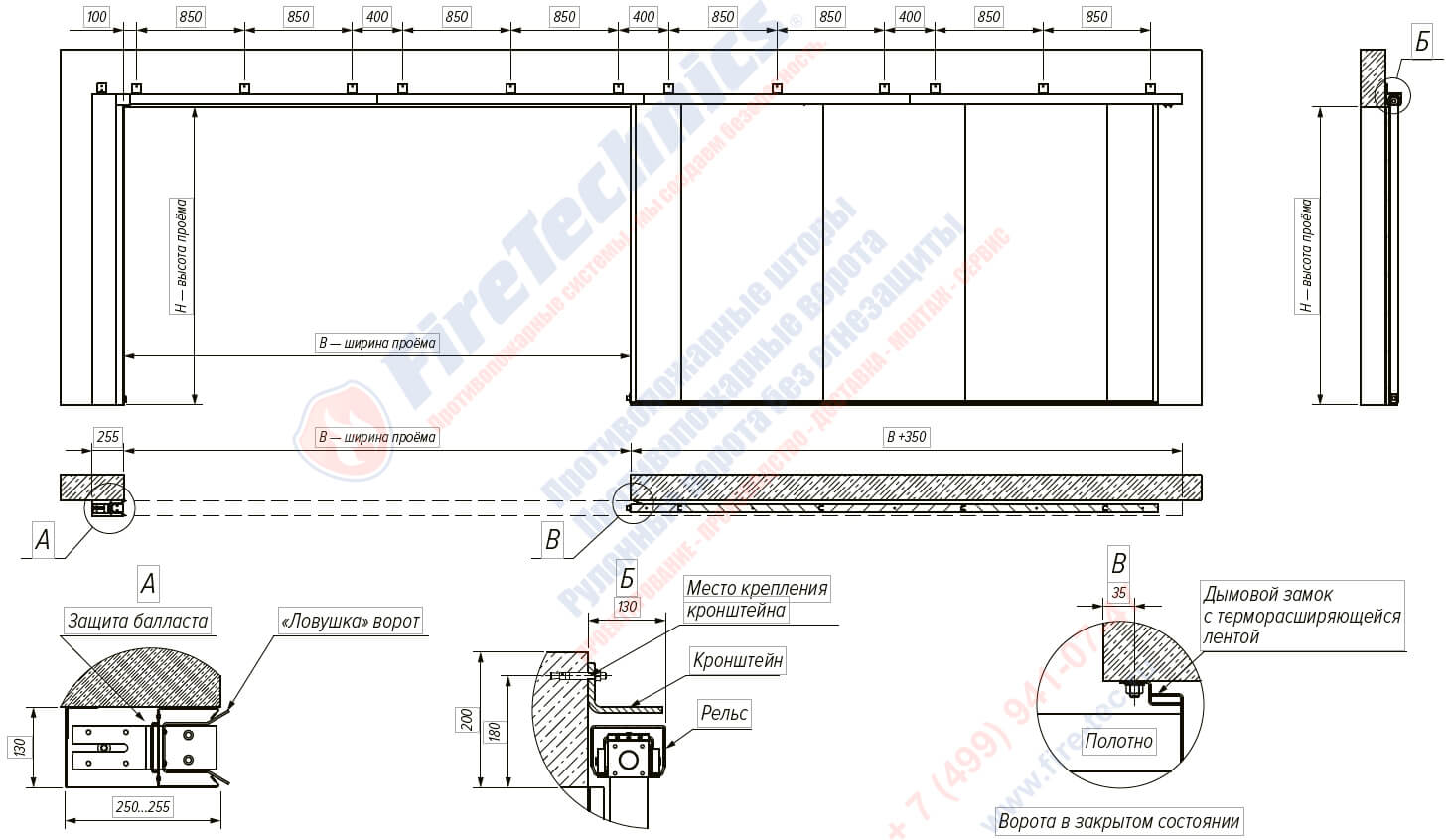

Откатные противопожарные ворота чертежи
Откатные противопожарные ворота

Одностворчатые

Откатные противопожарные ворота

Двухстворчатые

Откатные противопожарные ворота

Трехстворчатые

Откатные противопожарные ворота

Раздвижные

Откатные противопожарные ворота

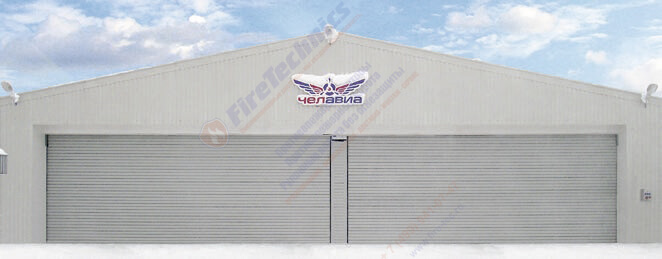

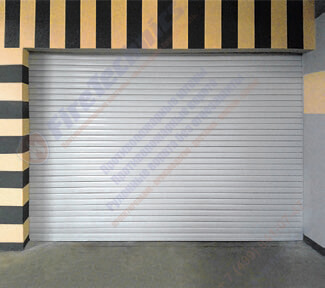

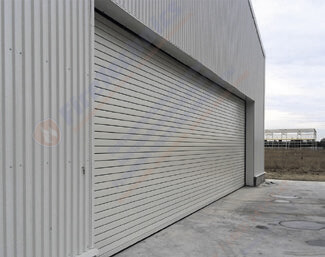

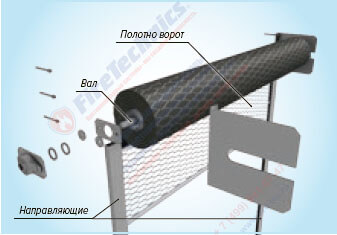

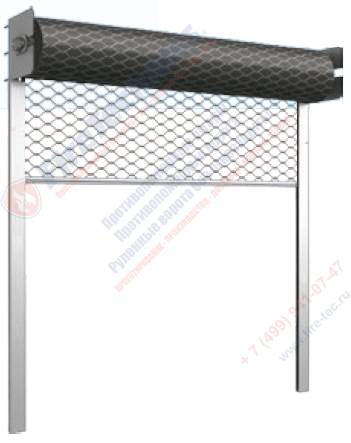

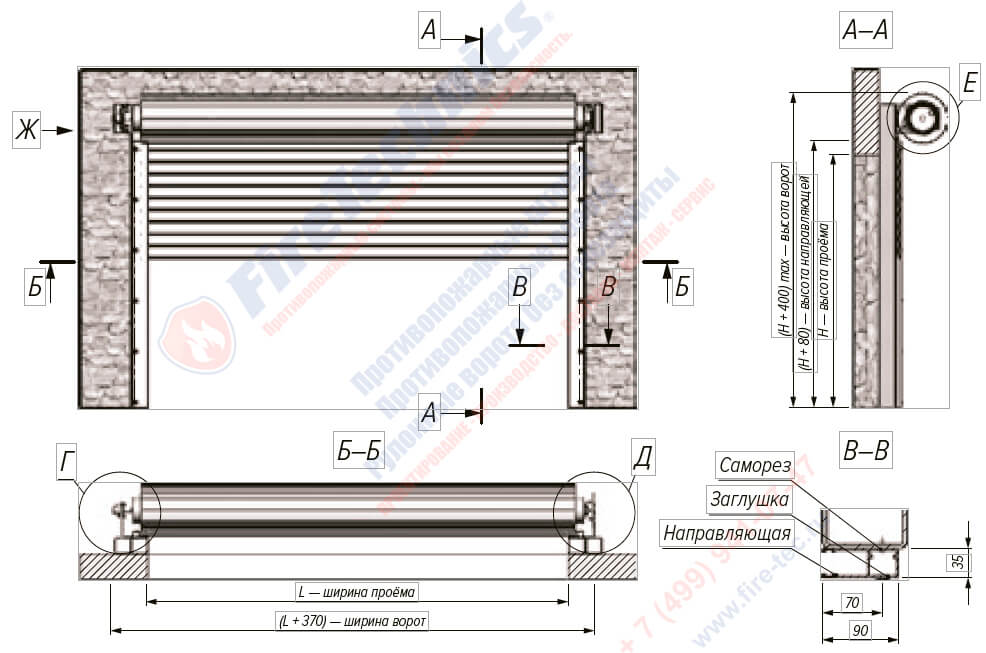

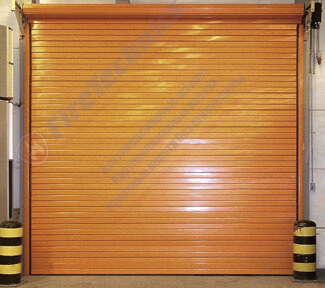

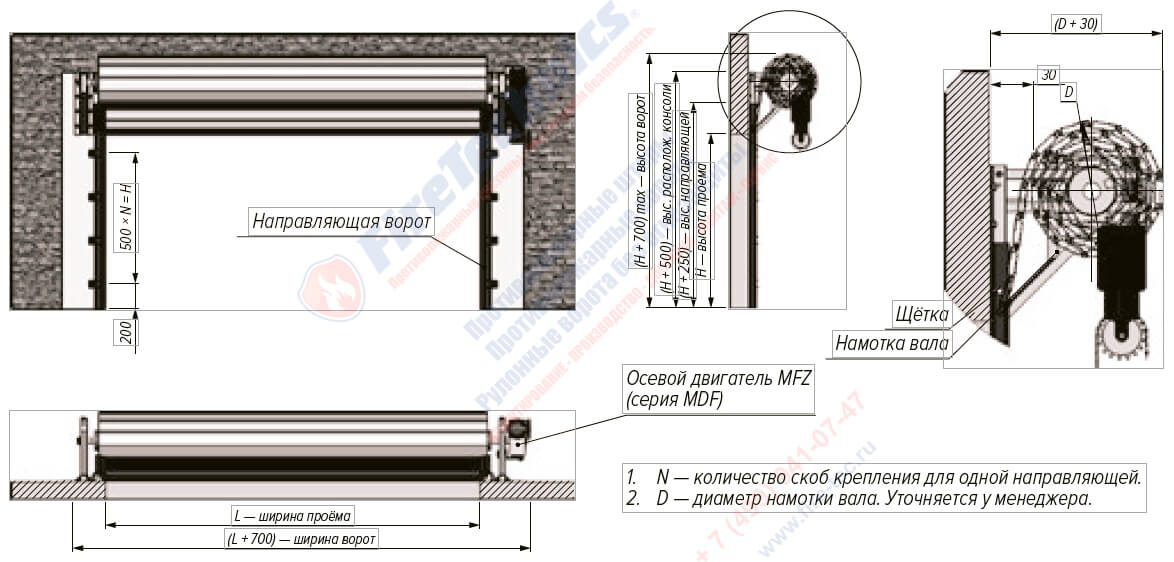

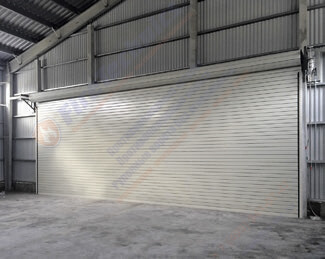

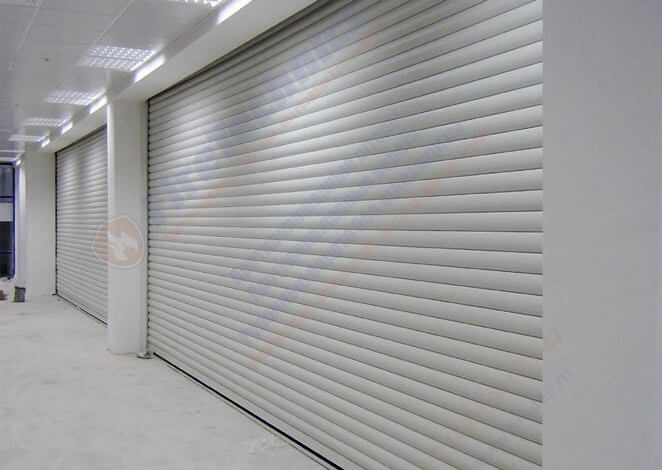

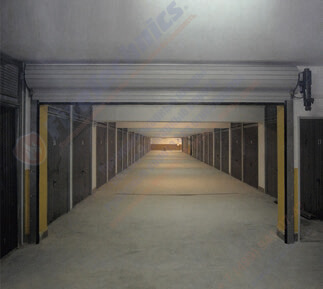

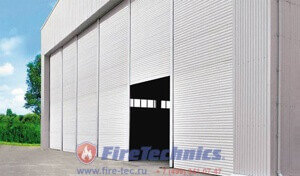

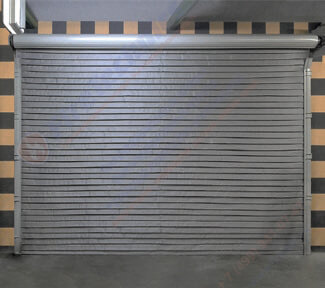

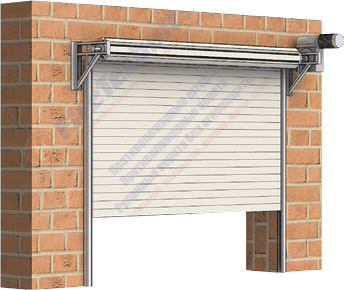

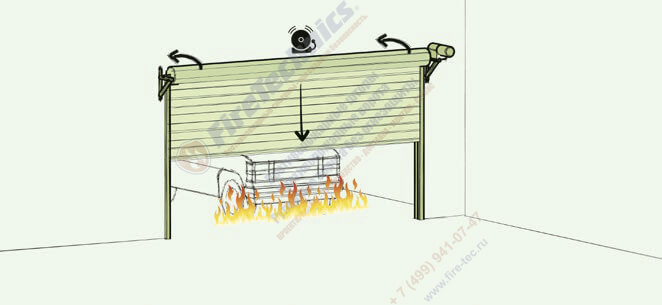

Рулонные противопожарные ворота

Антипожарные рулонные ворота EI 60

Описание воротной системы

Автоматизированные защищающие от пожара рулонные ворота модели Firerollgate
EI60 становятся надежной преградой для распространения дыма и огня из одних помещений здания в другие, а также меж строениями. В основном они устанавливаются в торговых центрах, складах, автостоянках, производственных цехах и т. д.

Огнестойкостный предел: EI60.

Габариты

Максимальная ширина рулонных ППВ с минераловатным наполнителем: 6 метров
Максимальная высота рулонных ППВ с минераловатным наполнителем: 5 метров
Максимальная ширина рулонных ППВ с вспучиваемым минераловатным заполнителем: 7 метров
Максимальная высота рулонных ППВ с вспучиваемым минераловатным заполнителем: 6 метров

Место, которое требуется в верхней проемной части для установки ворот:

с минераловатным наполнителем: как минимум 80см;

с вспучиваемым минераловатным наполнителем: как минимум 60см.

Место, что требуется со стороны установки электропривода: как минимум 50см.

Место, требуемое со стороны, смежной с электроприводом: как минимум 25см.

Принцип функционирования:

Полотно опускается исключительно за счёт работы электромотора. Его конечная позиция надежно фиксируется при помощи электромагнитных концевых выключателей. В случае возникновения перебоев с электрическим снабжением есть возможность включения аварийного питания. При внушительных габаритах ворот применяется привод с вольтажом 380В.

Полотно

Вариант ворот с минераловатным заполнителем изготавливается на основе подвижных соединяемых меж собой стальных секций. Производятся они из листовой стали полумиллиметровой толщины. Минераловатный наполнитель фирмы Paroc® имеет плотность порядка 170-180 килограмм на метр кубический.
Масса воротной конструкции: 32кг/м²
Толщина: 45 мм
Высота одной секции: 75 мм

Вариант ворот с наполнителем на основе вспучиваемой минераловаты изготавливается
из подвижно соединяемых меж собой стальных секций. Производятся они из листовой стали 0,7-миллиметровой толщины. Минераловатный наполнитель из терморасширяющегося элемента заключается меж двух слоев ткани с огнезащитными свойствами.
Масса полотна: 25кг/м²
Толщина: 15мм
Высота воротной секции (одной): 80мм

Боковые направляющие выполнены из стального П-образного профиля, имеющего двухмиллиметровую толщину и имеют размер 11,5×6см. Цветовая палитра: все оттенки RAL, либо тон оцинкованной стали.

Вариации проведения монтажа: накладной способ

Рулонные противопожарные ворота

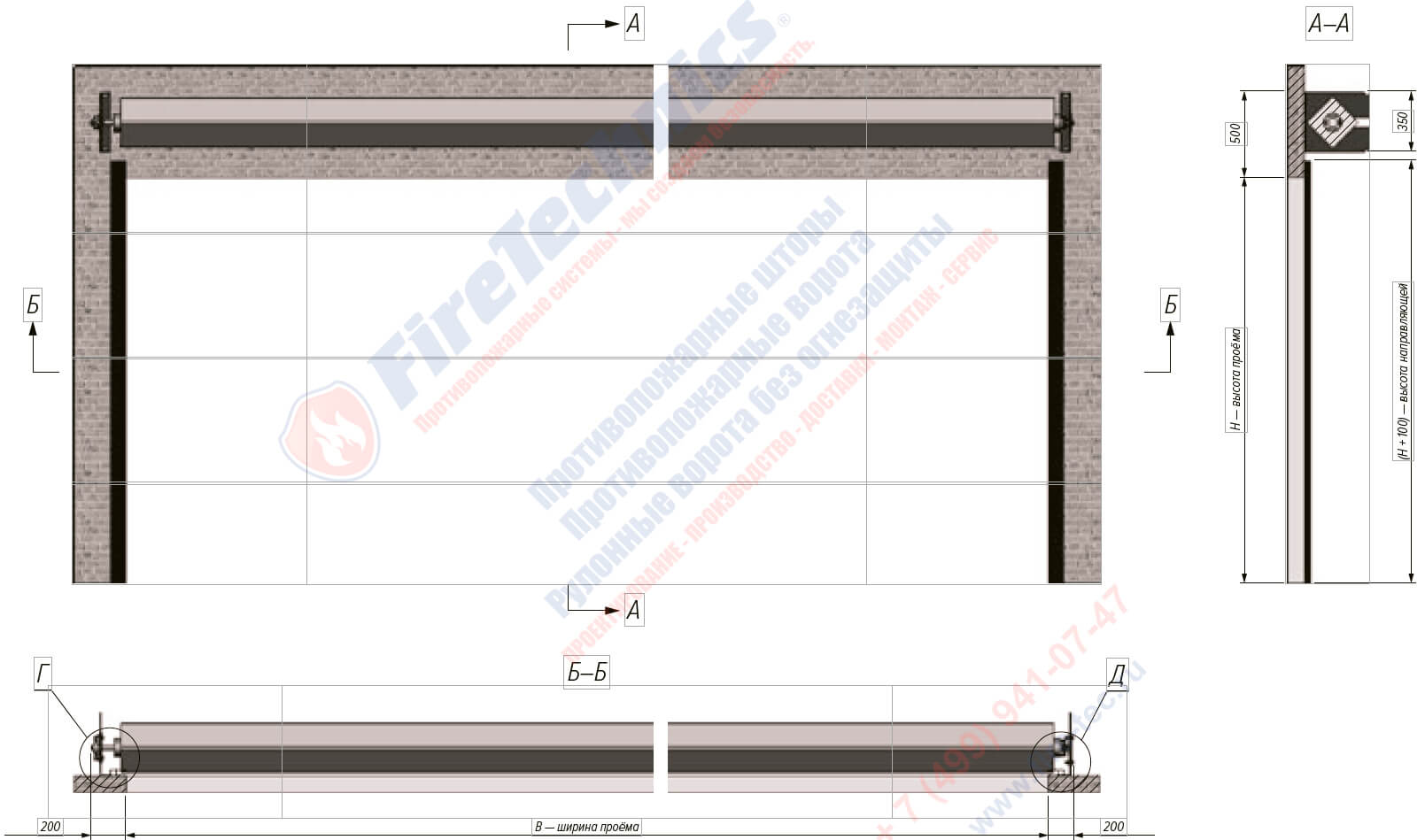

Рулонные противопожарные ворота, чертеж

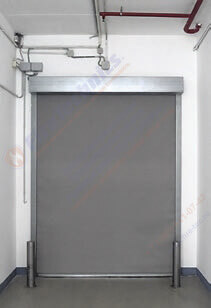

Рулонные противопожарные ворота, фото
Рулонные противопожарные ворота, фото

С наполнением из вспучиваемого минерального заполнителя

Рулонные противопожарные ворота, фото
Рулонные противопожарные ворота, фото

С наполнением из минерального заполнителя

Рулонные противопожарные ворота, макет

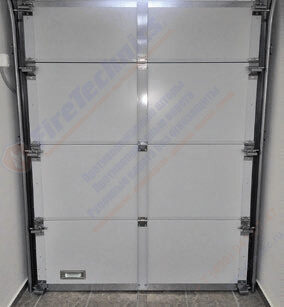

Секционные противопожарные ворота

Противопожарные секционные ворота EI 60

Описание системы

Автоматизированные противопожарные ворота FireTechnics-S секционного типа способны стать надежной преградой для огневого и дымового проникновения из одной зданиевой части в другую, либо меж строениями. Их сфера применения — подземные парковки, торговые центры, склады, производственные цеха и т. п.

Огнестойкостный предел составляет: EI60.

Максимальная ширина: 6 метров
Максимальная высота: 4 метра

Место, которое требуется в верхней проемной части для установки ворот: как минимум 55см.

Место, что требуется со стороны установки электропривода: как минимум 45см.

Место, требуемое со стороны, смежной с электроприводом: как минимум 25см.

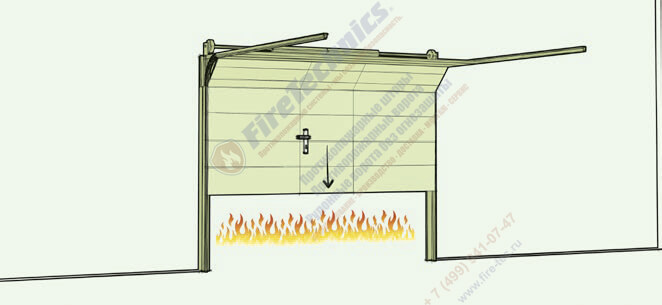

Принцип функционирования

Полотно опускается при помощи электропривода, либо вручную. Его конечные позиции надежно фиксируются электромагнитными концевыми выключателями. Команды электродвигателю подаются через управленческий блок. В случае возникновения перебоев с электрическим снабжением есть возможность подключить аварийное питание.

Полотно

Изготавливается из стальных листов полумиллиметровой толщины, представленных в виде подвижно соединяемых секций. Внутри полотна присутствует минераловатный наполнитель фирмы Paroc®, имеющий плотность порядка 170-180 килограмм в метре кубическом. С панельного торца размещаются профили, имеющие двухмиллиметровую толщину.

Масса воротной конструкции: 36кг/м²
Толщина воротного полотна: 60см
Панельная высота: 40см

Вариации проведения монтажа:

Стандартизированный, высокий, вертикальный, либо низкий.

Базовые характеристики:

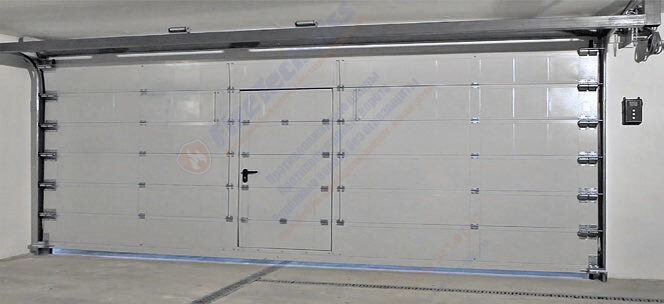

• при необходимости в полотно ворот может быть врезана калитка, снабженная огнеупорным замком и антипожарным люком;
• благодаря повышенной надежности механизма можно совершить свыше 25000 циклов открытия-закрытия ворот;
• цветовая палитра: любой оттенок в соответствии с таблицей RAL (стандартными считаются оттенки 9010 и 7035).

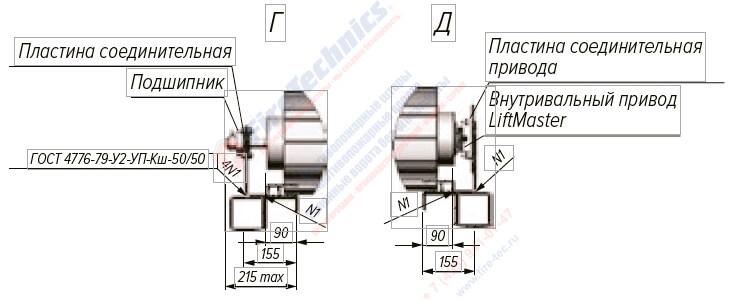

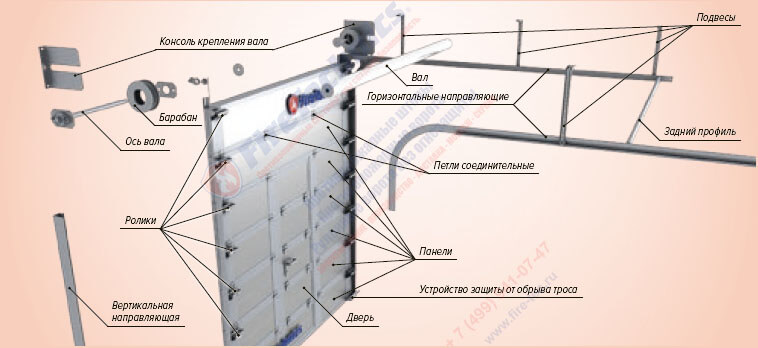

Чертеж Секционные противопожарные ворота
Чертеж Секционные противопожарные ворота
Чертеж Секционные противопожарные ворота
Чертеж Секционные противопожарные ворота
Чертеж Секционные противопожарные ворота
Чертеж Секционные противопожарные ворота
Чертеж Секционные противопожарные ворота

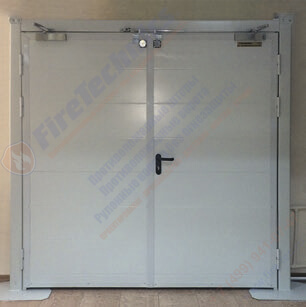

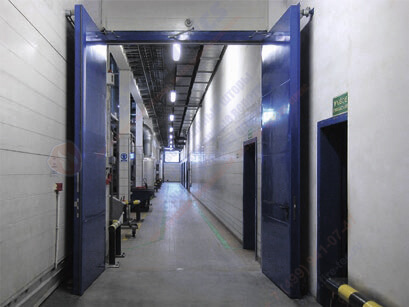

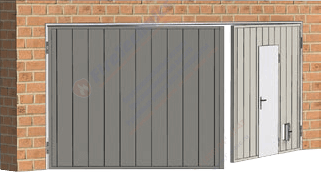

Распашные противопожарные ворота

Противопожарные распашные ворота EI 60

Описание системы

Автоматизированные распашные ворота FireTechnics-D выступают надежной преградой для огневого и дымового распространения из одного помещения здания в другое, а также между строениями. Они с успехом применяются для того, чтобы перекрывать проемы на автостоянках, в торговых центрах, складах, производственных цехах и т. п.

Огнестойкостный предел: EI60

Габариты

Максимальная ширина: 5 метров
Максимальная высота: 5 метров

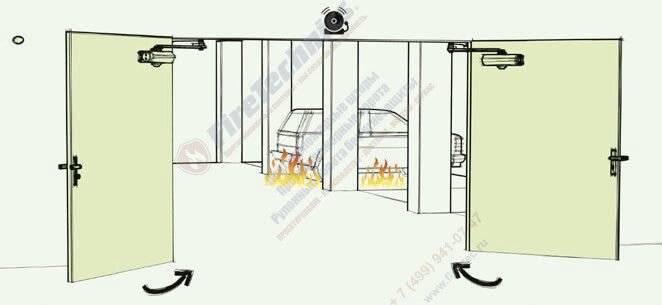

Принцип функционирования

Проем остается открытым, поскольку ворота надежно удерживаются при помощи электромагнитного замка, что отключается при срабатывании пожарной сигнализации. Стоит ей сработать, и механизм ворот приводится в действие за счет доводчиков. Благодаря встроенному синхронизатору закрывания возможность столкновения воротных створок полностью исключается.

Базовые характеристики

  • продукция соответствует европейским качественным нормам и требованиям, предъявляемым МЧС РФ;
  • воротное полотно имеет 9-сантиметровую толщину и заполняется минераловатным наполнителем фирмы Paroc®, имеющим плотность порядка 170-180кг/м³;
  • за счёт небольшого веса воротного полотна (1 квадратный метр весит двадцать килограмм) значительно увеличивается удобство его установки и понижаются требования к стеновой несущей способности;
  • благодаря продуманности конструкции воротного полотна исключается возможность его деформирования из-за неблагоприятного действия высоких температур, что гарантирует оптимальную защиту от огненного распространения;
  • установка таких ворот выполняется в проемы;
  • при необходимости воротная конструкция может быть оборудована дверью-калиткой (с порожком или без него) для эвакуации людей, снабженной термоустойчивым замком и высококачественным доводчиком. Кроме того есть возможность поставить ручку вида «антипаника» и сделать антипожарный люк 20Х20 см;
  • цветовая палитра: любой оттенок по таблице RAL (стандартизированными тонами считаются 9010 и 7035).

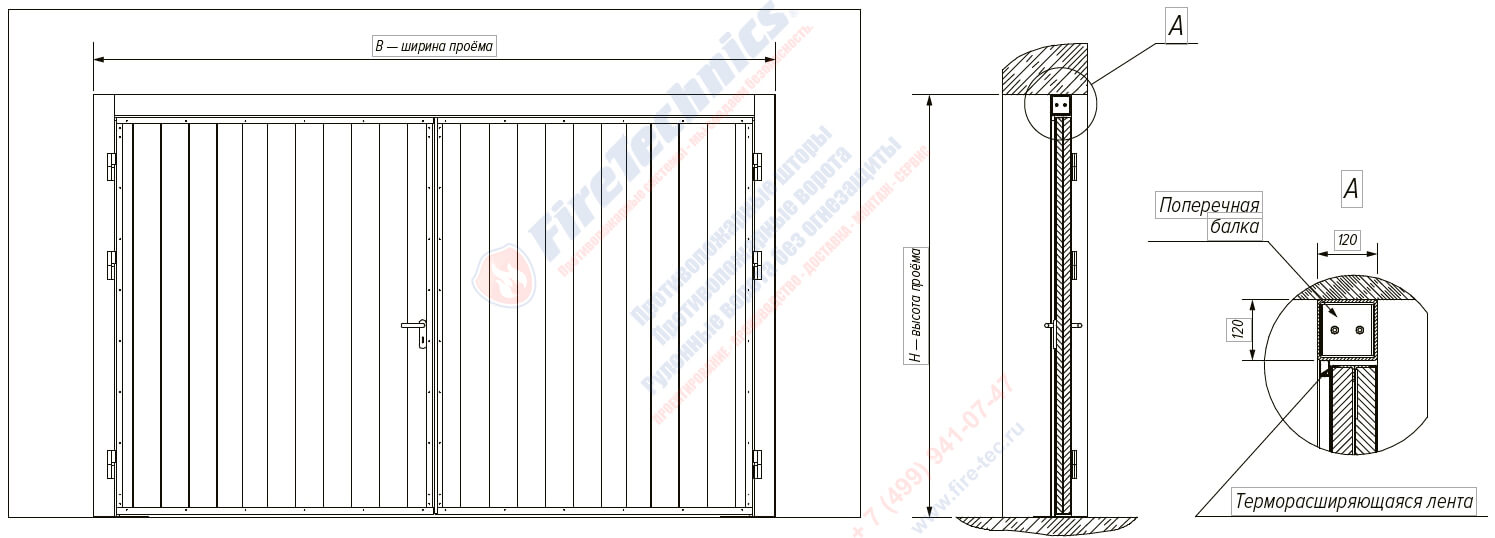

противопожарные распашные ворота чертежи
противопожарные распашные ворота чертежи
противопожарные распашные ворота чертежи
противопожарные распашные ворота чертежи
противопожарные распашные ворота чертежи
противопожарные распашные ворота чертежи

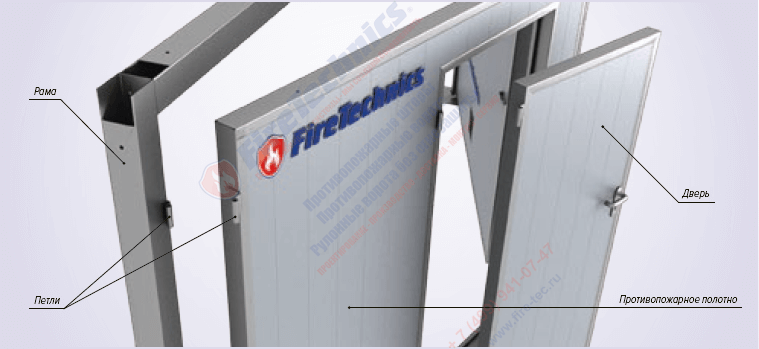

противопожарные распашные ворота, макет

Список успешно реализованных нами проектов по оборудованию противопожарной продукцией проёмов самых разных зданий

Среди административных зданий, которые защищаются от угрозы распространения пожара с помощью нашей продукции можно выделить:

♦ ГосДуму РФ
♦ Кремлёвский дворец
♦ Генпрокуратуру России
♦ Курский железнодорожный вокзал
♦ Корпус Хирургии НИИ НДХ

Многочисленные торговые центры:

♦ «Мега-Химки», Москва
♦ «Мега-Тёплый Стан», Москва
♦ «Мега-Белая Дача», Москва
♦ «Мега-Екатеринбург», Екатеринбург
♦ «Мега-Н. Новгород», Ниж. Новгород
♦ «Мега-Казань», Казань
♦ «Мега-Ростов», Ростов
♦ «Мега-Самара», Самара
♦ «Мега-Новосибирск», Новосибирск
♦ «Мега-Уфа», Уфа
♦ «Европейский», Москва

ММДЦ «Москва-Сити»:

♦ Участки 3-й, 7-й, 9-й, 10-й и 13-й

Культурные и образовательные учреждения:

♦ Большой театр в Москве
♦ Театр Эстрады
♦ Концертный зал в Геленджике
♦ Московский дворец молодёжи
♦ Художественная галерея
♦ Московский Эрмитаж

Гостиницы:

♦ «Красные холмы»
♦ «Хаят», Москва
♦ «Украина», Москва
♦ и т. д.

Склады и заводские площади:

♦ Терминал Булатниково
♦ ОАО «УРАЛВАГОНЗАВОД»
♦ «ЛКМ групп»
♦ ООО «Международная алюминиевая
компания»

Рулонные ворота, лишенные огнезащиты,

Противопожарные системы

служащие для перекрывания проёмов любых видов

Рулонные ворота AL-120

Рулонные ворота с утеплением, но без огнезащиты AL-120

Описание системы

Утеплённые рулонные ворота модели AL-120 выполняются из алюминиевого 2-ухсистемного профиля марки AL-120, имеющего 23-сантиметровую толщину. Внутри их конструкция заполняется твердым пенополиуретаном, который обеспечивает полотну отличные теплоизолирующие свойства. Изготовление воротной конструкции в несколько полотен с применением надежных откатных ферм дает возможность обеспечить качественную защиту проемов для спецтехники и авиатехники любой ширины и высоты вплоть до 22 метров.

Эти ворота используется для монтажа во внутренние, а также наружные проемы складов, ангаров, производственных площадок, магазинов и пр. с целью предотвратить несанкционированный доступ внутрь и обеспечить световую, тепловую и шумовую защиту. В состав рулонных ворот входят следующие элементы – воротное полотно, электрические двигатели, снабженные функцией экстренного аварийного подъема, несущий вал, направляющие шины и консоли. В роли дополнительных элементов и аксессуаров могут быть использованы фотоэлементы, радиоуправление, увеличивающая безопасность контактная планка, выключатели с ключом.

Изюминка таких рулонных ворот, выделяющая их на фоне конструкций иных типов, — это минимальность пространства сбоку и сверху от проема, что необходимо для установления и оптимального функционирования воротной конструкция. Это обстоятельство позволяет устанавливать их даже в тех местах, где нет возможности смонтировать откатные, секционные или распашные ворота.

Монтажная схема рулонных ворот AL-120
с консолями KO-120 и осевым электродвигателем MFZ

Рулонные ворота AL-120 чертежи

Таблица диаметров намотки вала

Выс. ворот, мм Диаметр вала, мм
159 220
1000 260 310
1500 290 330
2000 320 350
2500 355 373
3000 390 395
3500 400 423
4000 410 450
4500 433 470
5000 455 490
5500 470 495
6000 485 500

Технические характеристики

Материал алюминий с двойной стенкой, внутренним наполнением из жёсткого ППУ, с порошковой покраской по RAL стандартно
Макс. размеры ворот ширина макс., мм 10 000
высота макс., мм 12 000
Размеры, масса профиля толщина стенки, мм 1
толщина ламели, мм 23
высота ламели, мм 120
кроющая поверхность, мм 98
масса 1 кв. м полотна, кг 10,6
масса 1 пог. м профиля, кг 1,06
Консоли ОКД-6, ОКД-8, KC-104, КО-120 стандартно
KO-120У опционально
Боковые заглушки профиля пластиковый фиксатор стандартно
Электропривод осевой стандартно
внутривальный стандартно
питающее напряжение (однофазный двигатель / трёхфазный двигатель) 220 В / 380 В
пылевлагозащищённость электродвигателя IP 54 (стандартно)
IP 65 (опционально)
тип аварийного подъёма электродвигателя цепной редуктор (стандартно)
рукоятка-вороток (опционально)
температурный режим работы электродвигателя и автоматики:
• осевые со встроенным блоком упр-я –5 … +50 °С
• внутривальные –20 … +50 °С
• осевые специальные –35 … +50 °С
Рулонные ворота AL-120 чертежи
Рулонные ворота AL-120 чертежи
Рулонные ворота AL-120 чертежи
Рулонные ворота AL-120 чертежи
Рулонные ворота М80; М80Р

Стальные рулонные ворота M-80

Описание системы

Рулонные стальные конструкции ворот марки М-80 выполняются из оцинкованного, холоднокатаного одностенного профиля, который окрашивается способом порошкового напыления. Возможность бокового ламельного смещения предотвращается благодаря применению стальных заглушек, гарантирующих повышенную стабильность полотна. Рулонные ворота с перфорацией (маркируются М-80P) и лишенные ее (обозначаются М-80) становятся отличным выбором для установки в любых внутренних помещениях, в которых нет нужды в дополнительной теплоизоляции.

Технические характеристики

M-80 M-80P
Материал Оцинкованная сталь с порошковой покраской по RAL стандартно стандартно
Оцинкованная сталь без покраски опционально опционально
Максимальные размеры ворот Ширина максимальная, мм 8000 8000
Высота максимальная, мм 6000 6000
Размеры и масса профиля Толщина стенки, мм 0,7 0,7
Толщина ламели, мм 14 14
Высота ламели, мм 80 80
Кроющая поверхность, мм 75 75
Масса квадратного метра полотна, кг 8,5 6
Масса погонного метра профиля, кг 0,64 0,45

Монтажная схема рулонных ворот M-80
с консолями KC-80 и внутривальным электродвигателем

Рулонные ворота М80; М80Р чертежи
Рулонные ворота М80; М80Р чертежи
Рулонные ворота М80; М80Р чертежи
Таблица диаметров намотки вала
Выс. ворот, мм Диаметр вала, мм Выс. ворот, мм Диаметр вала, мм
133 159 3500 250 268
1000 170 200 4000 260 280
1500 193 212 4500 270 290
2000 215 225 5000 280 300
2500 230 240 5500 290 310
3000 240 255 6000 310 320
Рулонные ворота М80; М80Р чертежи

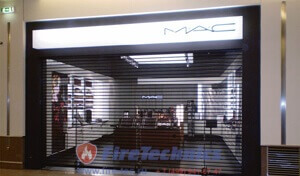

Рулонные ворота М80; М80Р фото
Светопрозрачные рулонные ворота

Светопропускающие рулонные ворота (без функции огнезащиты)

Описание воротной системы

Светопропускающие рулонные ворота принадлежат к категории ограждающих конструкций. Их предназначение кроется в обеспечении хороших теплоизолирующих качеств и требуемого уровня естественной освещенности помещений с сохранением зрительного контакта с окружающим миром. Особенно выигрышно воротные конструкции данного плана выглядят в гипермаркетах, торгово-развлекательных центрах и аэропортах.

Светопрозрачные воротные конструкции могут предназначаться как для внутренней, так и для наружной установки. При помощи наружных ограждаются двери на балкон, а внутренние позволяют зонировать пространство помещений. Кроме того данные ворота выступают в роли хорошего светового источника, к примеру, способствуют оптимальному освещению коридоров в разного рода административных зданиях.

Профиль светопропускающих ворот изготавливается на основе алюминия, и может быть покрашен в любой оттенок таблицы RAL, полотно же — из поликарбонатного стекла, благодаря чему конечная конструкция замечательно пропускает свет.

Монтажная схема светопрозрачных рулонных ворот

Светопрозрачные рулонные ворота чертежи
Светопрозрачные рулонные ворота чертежи

Технические характеристики

Макс. размер конструкции, мм 4500 × 4000
Светопроницаемость, % 80
Толщина профиля, мм 5
Ударопрочность, кг/м² 8
Дополнительно Покраска алюминиевых профилей в любой цвет по шкале RAL
Большой выбор цветов поликарбонатного стекла

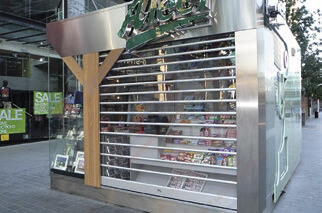

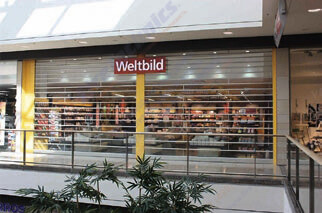

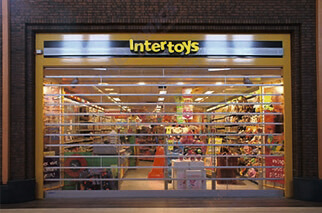

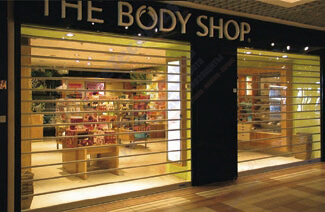

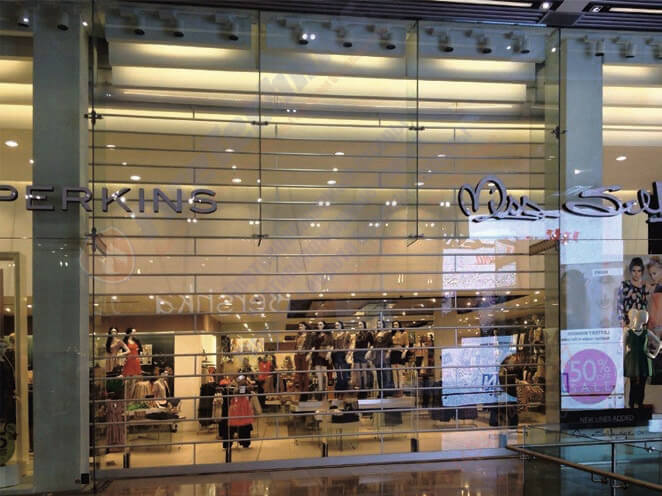

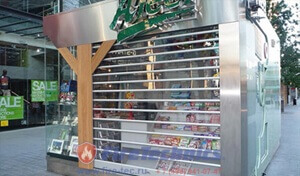

Светопрозрачные рулонные ворота, фото
Светопрозрачные рулонные ворота, фото
Светопрозрачные рулонные ворота, фото
Светопрозрачные рулонные ворота, фото
Светопрозрачные рулонные ворота, фото

Автоматика для оборудования противопожарных штор

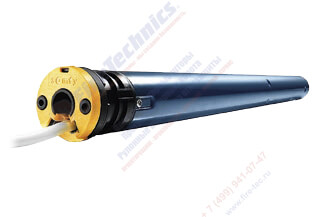

Внутривальный двигатель модели FireTechnics®GRX

Внутривальный двигатель модели FireTechnics®GRX, оснащенный системой Gravigen™ гарантирует опускание без применения энергии извне, исключительно под воздействием присущей отсекающей шине силы тяжести.

Рабочее сетевое напряжение: 220 В
Крутящий момент: 10—50Нм
Мощность: порядка 150—291Вт
Скорость вращения: 12—25обор./мин.
Степень защиты: IP44

Управленческий блок NERO 8113 (с распределительной коробкой Spelsberg®Abox™)

Управленческий блок NERO 8113 (с распределительной коробкой Spelsberg®Abox™)
Номинальное питающее напряжение: 230 В, 50 Гц
Максимально допускаемый коммутируемый ток: 3А (cosq≥1), 2А (cosq ≤0,6)
Номинальное коммутируемое напряжение: 220-280В
Номинальный ток для срабатывания предохранителя: 3,15А
Число управляемых электроприводов: один
Число управляемых электроприводов вместе с ГУ-4Р: четыре
Степень корпусной защиты по ГОСТу 14254: IP65

Внутривальный двигатель модели FireTechnics® GR

Внутривальный двигатель модели FireTechnics® GR

Рабочее сетевое напряжение: 220 В
Крутящий момент: 60—120Нм
Мощность: порядка 370—525Вт
Скорость вращения: 9—15обор./мин.
Степень защиты: IP44

Управленческий блок KMS-EV 4.0 (оборудован аккумулятором с 72-часовой работоспособностью)
Внутривальный двигатель модели FireTechnics® GR

Управленческий блок KMS-EV 4.0 (оборудован аккумулятором с 72-часовой работоспособностью)
Номинальное питающее напряжение: 230 В, 50 Гц
Максимально допускаемый коммутируемый ток: 3А (cosq≥1)
Номинальное коммутируемое напряжение: 250В
Номинальный ток для срабатывания предохранителя: 3,15А
Число управляемых электроприводов: один
Степень корпусной защиты по ГОСТу 14254: IP55

Управленческий блок ГУ-4Р

Управленческий блок ГУ-4Р
(автоматизированные устройства управления)

Номинальное питающее напряжение: 230 В, 50 Гц
Максимально допускаемый коммутируемый ток: 3А
Номинальное коммутируемое напряжение: 210-230В
Номинальный ток для срабатывания предохранителя: 3,15А
Число управляемых электроприводов вместе с NERO 8113: один
Категория корпусной защиты по ГОСТу 27570 от поражения электротоком: 2-рая (не нуждается в защитном заземлении).

АВТОМАТИКА, предназначенная для любых воротных конструкций

Внутривальные двигатели FireTechnics®RX

Внутривальные двигатели FireTechnics®RX

Рабочее сетевое напряжение: 220 В
Крутящий момент: 140—300Нм
Мощность: порядка 660—920Вт
Скорость вращения: 8—12обор./мин.

Внутривальные двигатели FireTechnics®RX
Внутривальные двигатели FireTechnics®RX

Внутривальные двигатели Somfy®

Рабочее сетевое напряжение: 220 -380В
Крутящий момент: 300—800Нм
Мощность: порядка 610—1270Вт
Скорость вращения: 8—12обор./мин.

Внутривальные двигатели Somfy®
Внутривальные двигатели Somfy®

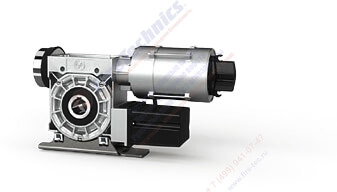

Электромоторы GfA®

Рабочее сетевое напряжение: 220 -380В
Крутящий момент: 250—750Нм
Мощность: порядка 400—1100Вт
Скорость вращения: 12—15обор./мин.

Электромоторы MFZ®
Внутривальные двигатели Somfy®

Электромоторы MFZ®

Рабочее сетевое напряжение: 220 -380В
Крутящий момент: 100—2000Нм
Мощность: порядка 370—2100Вт
Скорость вращения: 12—16обор./мин.

Список выполненных компаний проектов по установке воротных конструкций без функции огнезащиты в проёмах любых типов:

♦ Аэродромы «Большое Грызлово», «Северка», «Калачёво» (Челябинск), «Астафьево» (Подольск)
♦ Аэропорт в Череповце, «Шереметьево», «Внуково»
♦ Авиационная компания «Челавиа»
♦ Аэроклуб «Яхрома»
♦ Газпромавиа
♦ общество «Аэросоюз»
♦ Автомобильный ангар для техобслуживания «БЕЛАЗов» (Старый Оскол)
♦ Московский гипермаркет «OBI»
♦ торговый центр «МЕГА Теплый стан» (Москва)
♦ «Детский Мир»

♦ торговая точка «SEPHORA» (нижненовогородский ТЦ«Мега»)
♦ торговая точка «Л’Этуаль» (московский ТЦ «МЕГА»)
♦ «ИКЕА МОС»
♦ «МЕГА-СТРОЙ»
♦ Таганрогский металлургический завод
♦ Каширский завод металлоконструкций
♦ «Северо-западная фосфорная компания» (Кировск)
♦ «Великолукский опытный машиностроительный завод»
♦ Смоленская АЭС — ОАО «Концерн Росэнергоатом»
♦ «Международная Алюминиевая Компания» и мн. др.

Сертификаты, подтверждающие стабильно высокое качество изделий

сертификаты на противопожарные системы
посмотреть все сертификаты FireTechnics

Не оставим огню не единственного шанса!

Среди преимуществ нашей компании:

  • наличие собственного отлаженного производства и обширных сладких площадей, на которых всегда есть запас материалов и комплектующих;
  • опытный и квалифицированный персонал;
  • наличие передового высокоточного оборудования.

Мы практикуем комплексный подход при решении задач пожаробезопасности, включающий:

  • проектирование;
  • производственный процесс;
  • установка оборудования;
  • его сервисное обслуживание.

Инновационные решения для защиты от пожаров

  • мы готовы взяться за выполнение даже самых нестандартных решений для закрытия любых проемов

Компетенция

мы располагаем сертификатами, которые подтверждают неизменно высокую качественность изготавливаемых нами изделий и их соответствия европейским и гостовский нормам:

  • свидетельство СРО о допуске к работам;
  • сертификат ISO;
  • лицензия от МЧС РФ на осуществление нами деятельности по установке и обслуживанию противопожарного оборудования.

Гарантия

  • На всё установленную нами продукцию мы предоставляем до пяти лет гарантии.

Опыт

  • Мы работаем для вас с 2002 года.
PDF файл
