Описание системы

Автоматические противопожарные рулонные ворота типа Firerollgate EI60 служат преградой для проникновения огня и дыма из одной части здания в другую или между строениями. Используются на подземных парковках, в торговых центрах, складских помещениях, промышленных цехах и т. д.

Группа компаний FireTechnics представляет взрыв схему для рулонных противопожарных ворот

Нажмите и удерживайте мышку, чтобы вращать картинку. Уберите мышку или нажмите «Play», чтобы картинка вращалась сама. Кликните сейчас, чтобы закрыть подсказку и схему.

Принцип работы

Опускание полотна осуществляется только посредством электромотора. Конечные позиции полотна фиксируются концевыми электромагнитными выключателями. Управление электродвигателем осуществляется через блок управления. На случай перебоев с электроснабжением возможно аварийное питание.

При больших размерах ворот используется привод на 380 В.

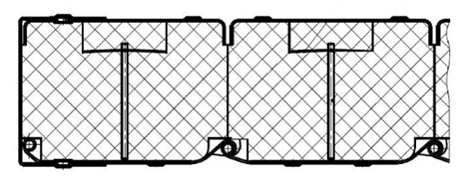

Полотно:

Вариант с наполнителем из минерального заполнителя

Производится из подвижно соединённых между собой секций из листовой стали толщиной 0,5 мм с наполнителем из минеральной ваты плотностью 170—180 кг/м3. фирмы Paroc®

Вес полотна: 25 кг/м2.

Толщина: 45 мм

Высота одной секции: 75 мм

Цветовое исполнение: любой цвет по шкале цвета RAL или оцинкованная сталь.

Вариант с наполнителем из вспучиваемого минерального заполнителя

Производится из подвижно соединенных между собой секций из листовой стали толщиной 0,7 мм с наполнителем из терморасширительного элемента, заключённого между двумя слоями огнезащитной ткани.

Вес полотна: 16 кг/м2.

Толщина: 15 мм

Высота одной секции: 80 мм

Цветовое исполнение: любой цвет по шкале цвета RAL или оцинкованная сталь.

Боковые направляющие

Выполнены из П-образного профиля из стали толщиной 2 мм размером 115.60 мм. Цветовое исполнение: любой цвет по шкале цвета RAL или оцинкованная сталь.

Варианты монтажа

Требуемое место в верхней части проёма для монтажа ворот:

  • с наполнителем из минеральной ваты: минимум 800 мм;
  • с наполнителем из вспучиваемого минерального заполнителя: минимум 600 мм.

Требуемое место со стороны монтажа электропривода: минимум 500 мм.

Требуемое место со смежной от электропривода стороны: минимум 250 мм.

 Габариты

ПродукцияШирина, макс.Высота, макс.
Ворота с минеральной ватой6 м.5 м.
Ворота со вспучиваемым минеральным заполнителем7 м.6 м.
За точными размерами обращайтесь к менеджерам компании FireTechnics, в зависимости от Ваших потребностей мы сможем изготовить противопожарные рулонные ворота по индивидуальным размерам.

Важно! Автоматические противопожарные рулонные ворота типа Firerollgate EI60 поставляются на объект практически в собранном состоянии, что значительно облегчает монтаж противопожарных рулонных ворот, увеличивает скорость и корректность исполнения монтажных и пуско-наладочных работ.

Чертежи и варианты монтажа Рулонных противопожарных ворот

Если Вам необходимо получить чертежи, монтажные схемы и инструкции по монтажу, перейдите пожалуйста по ссылке:

Получить

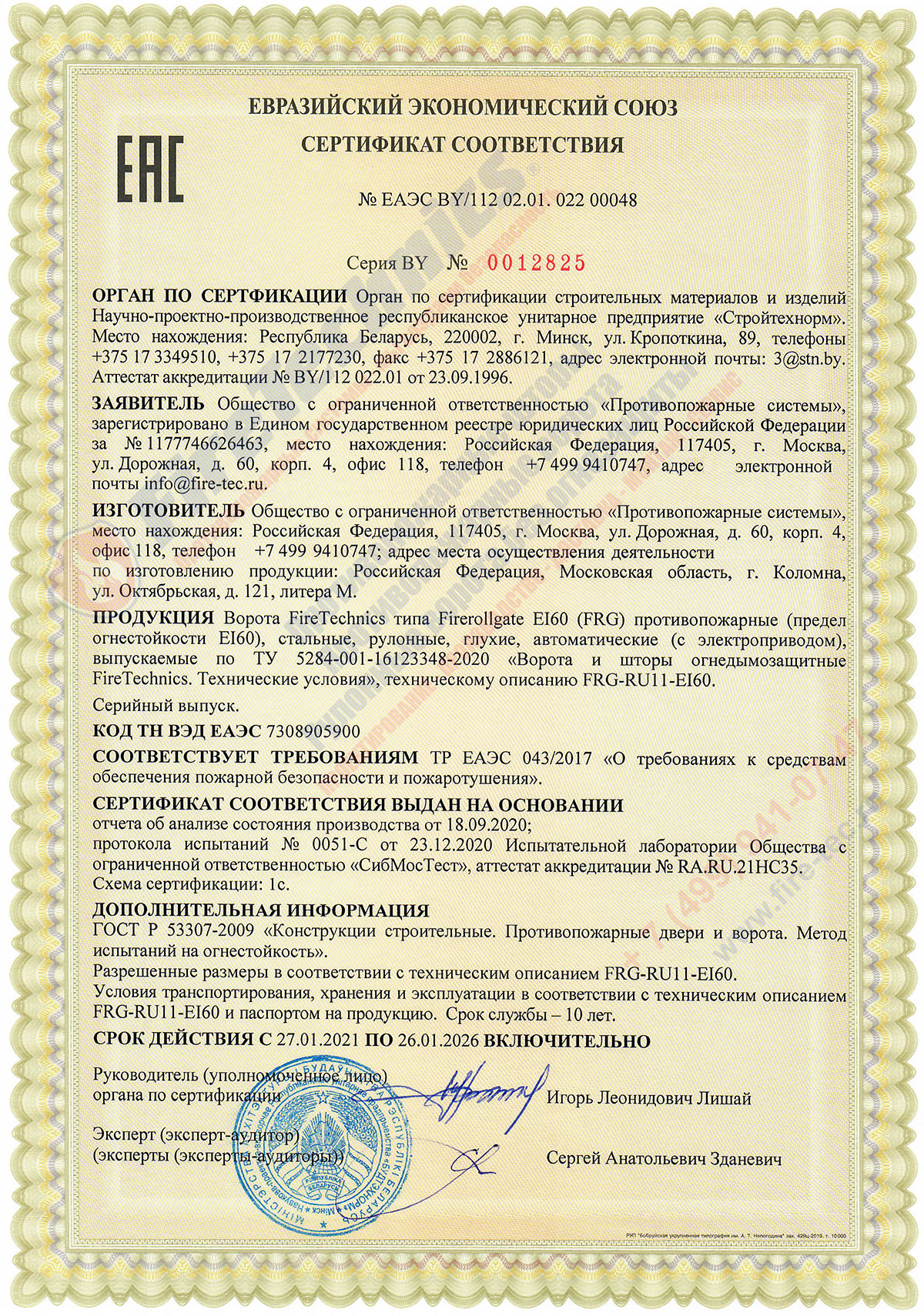

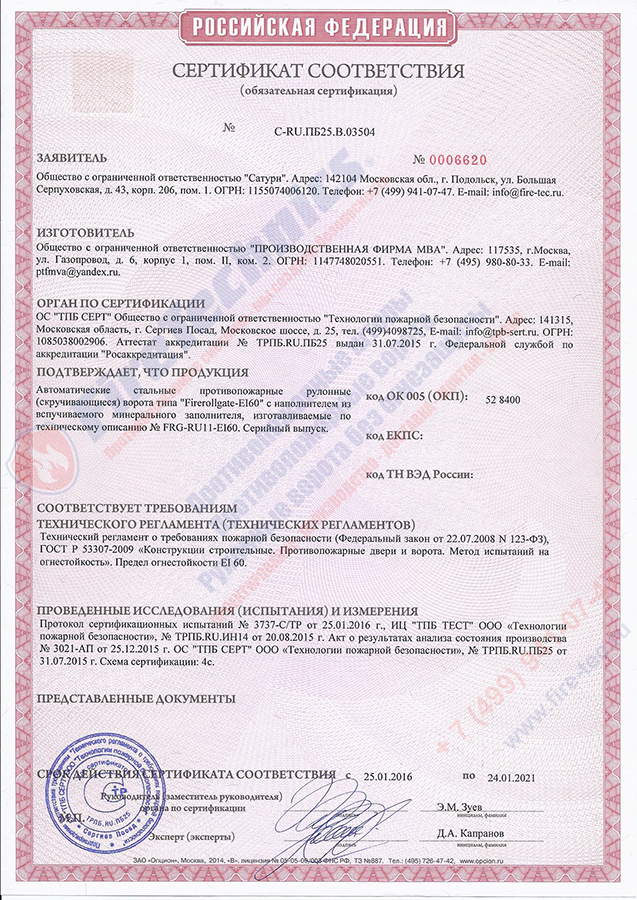

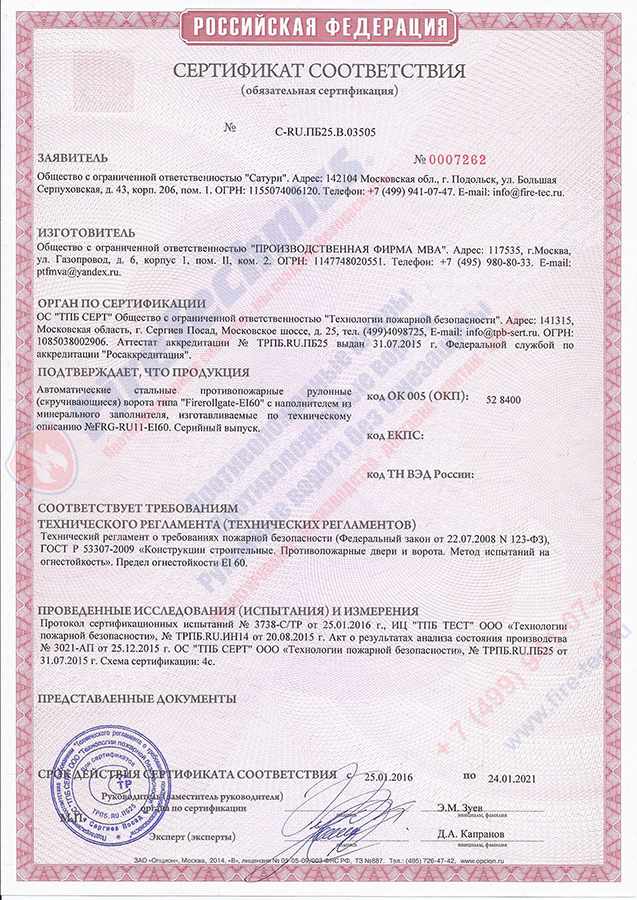

Сертификат-Штора-Fireshield-EI-60-без-орошения
Сертификат Штора FireTechnics EI90 (без орошения)

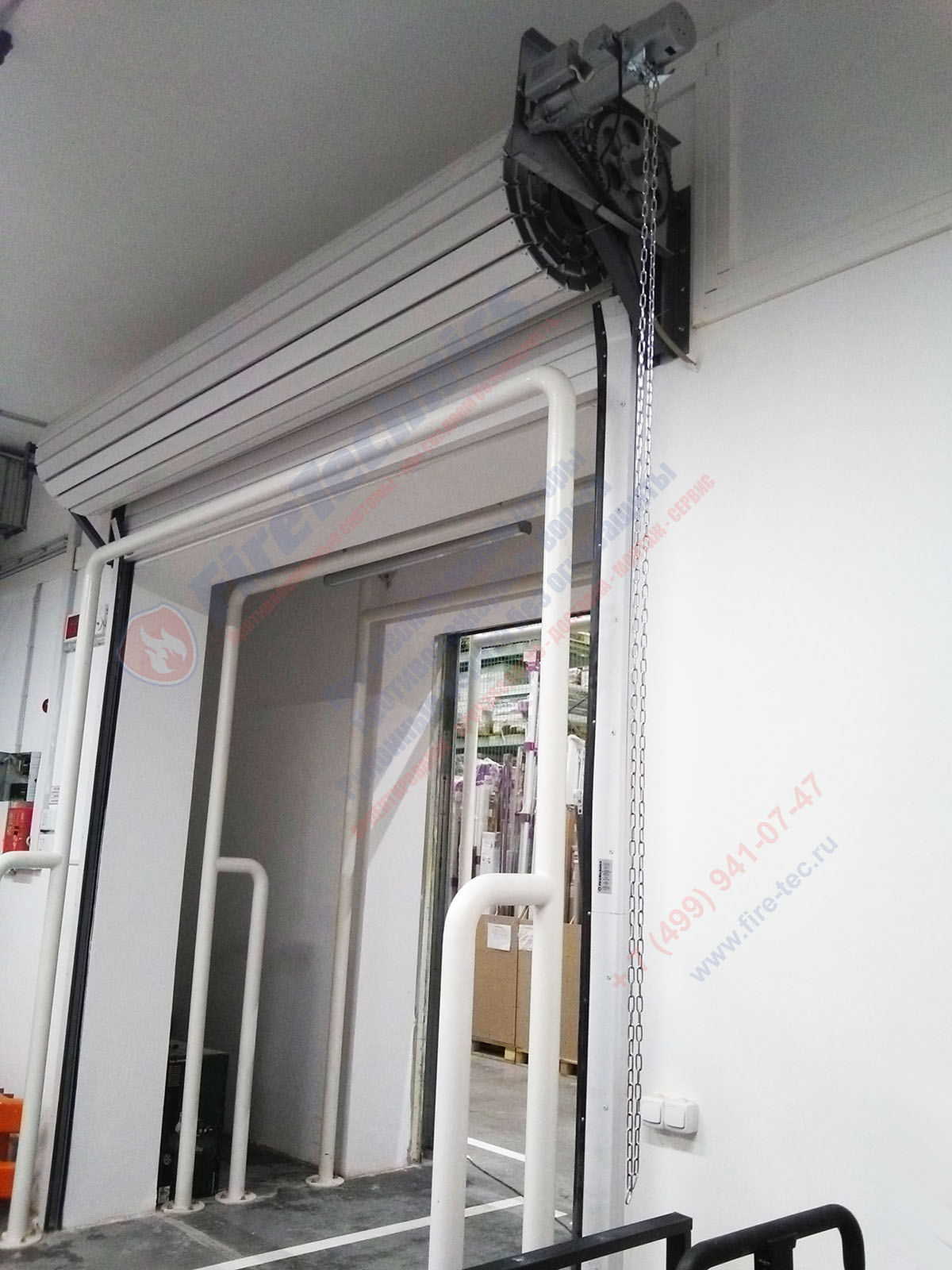

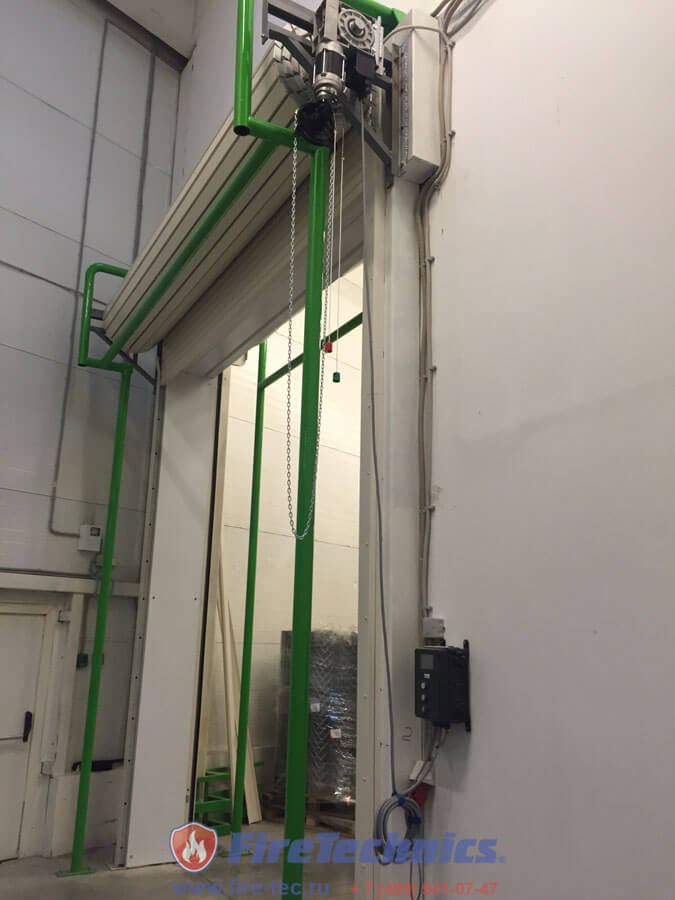

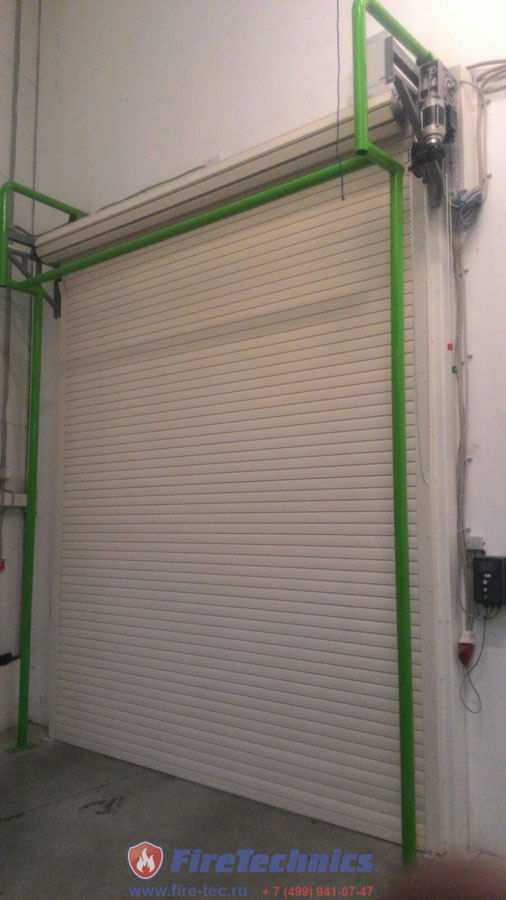

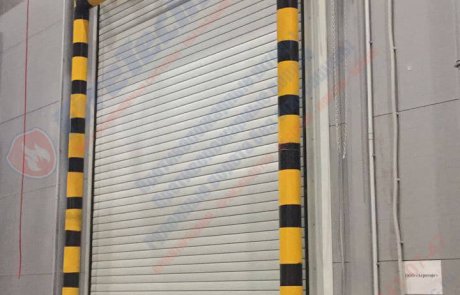

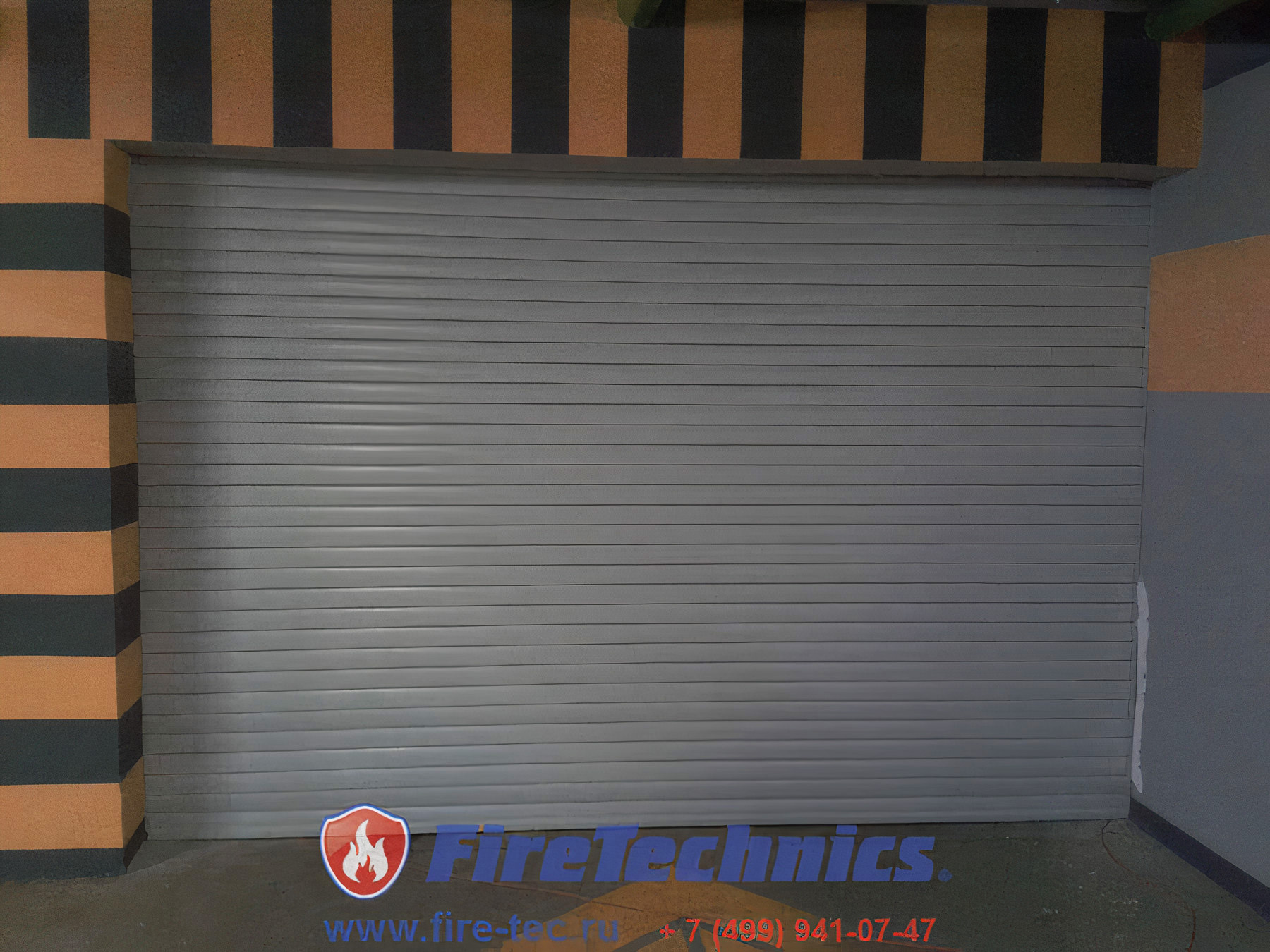

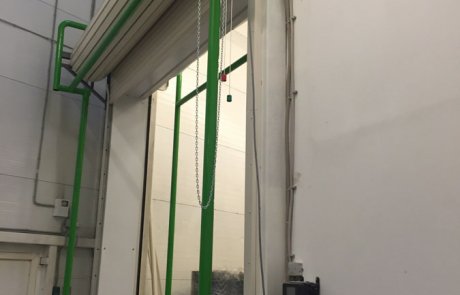

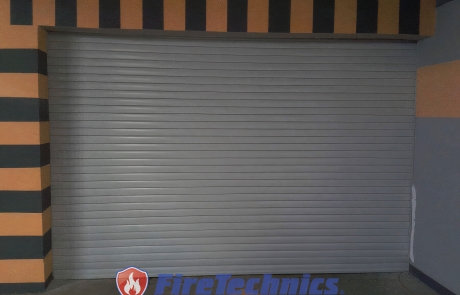

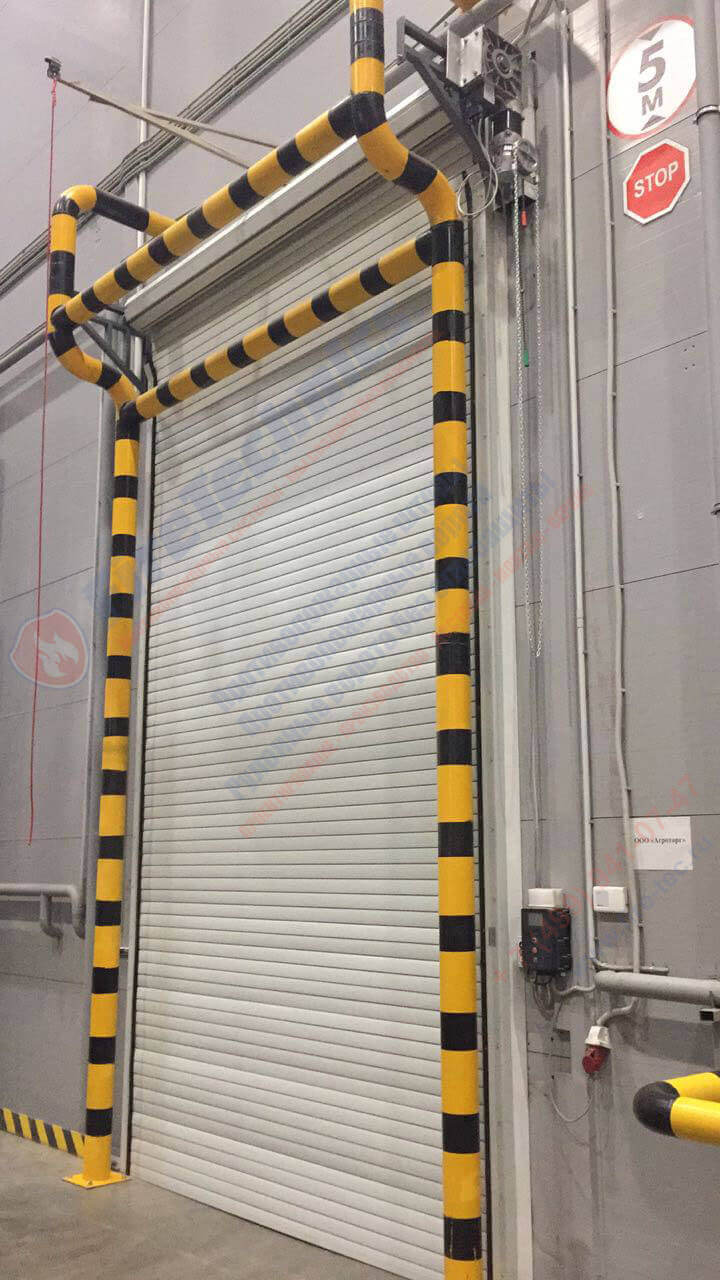

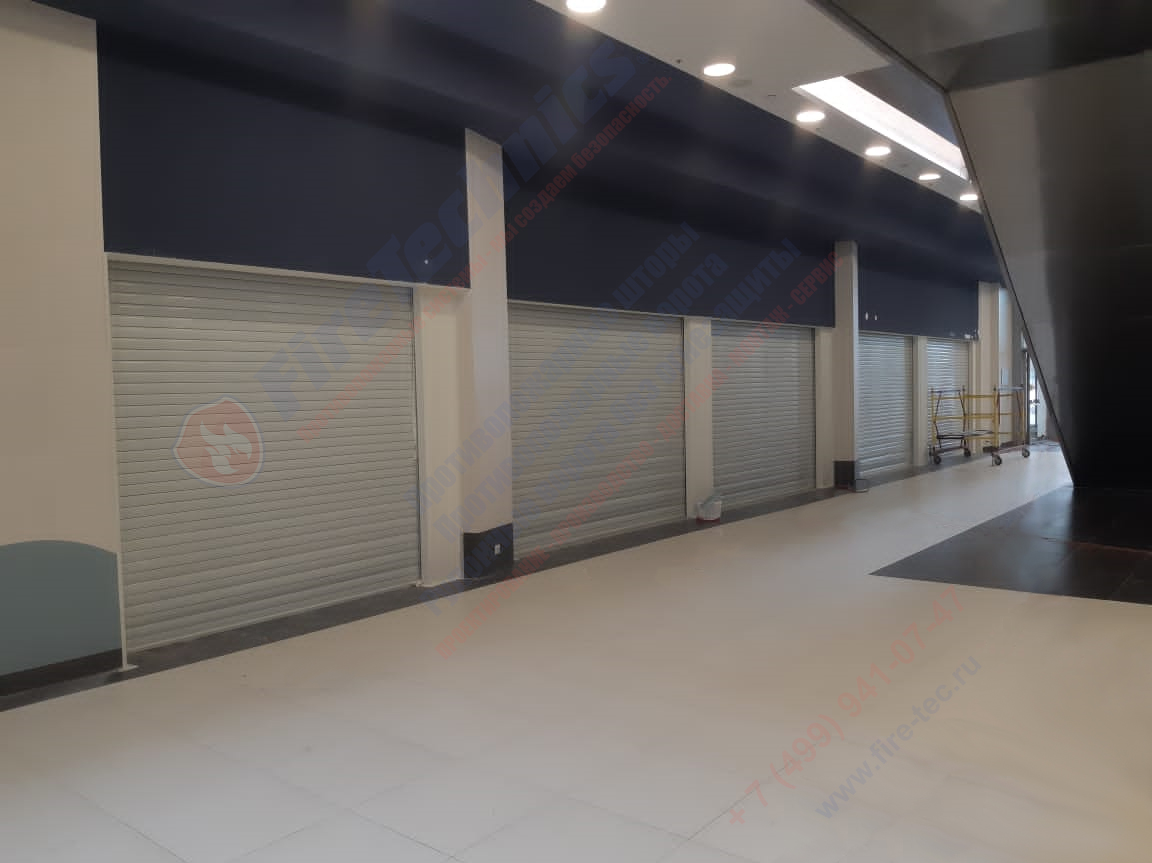

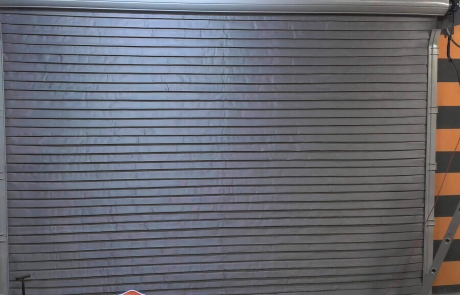

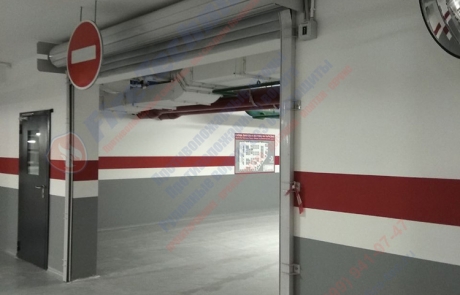

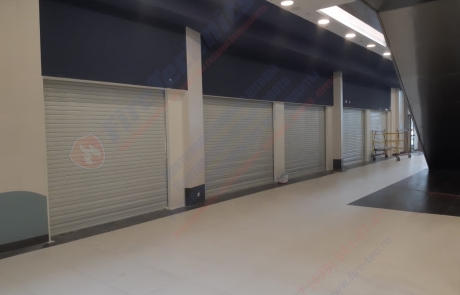

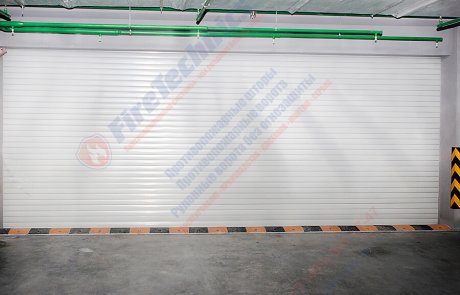

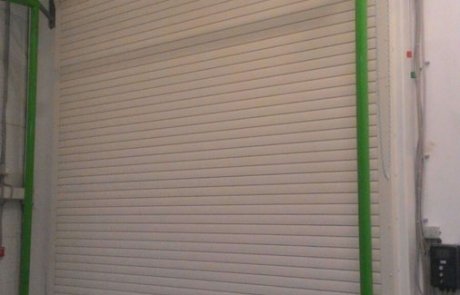

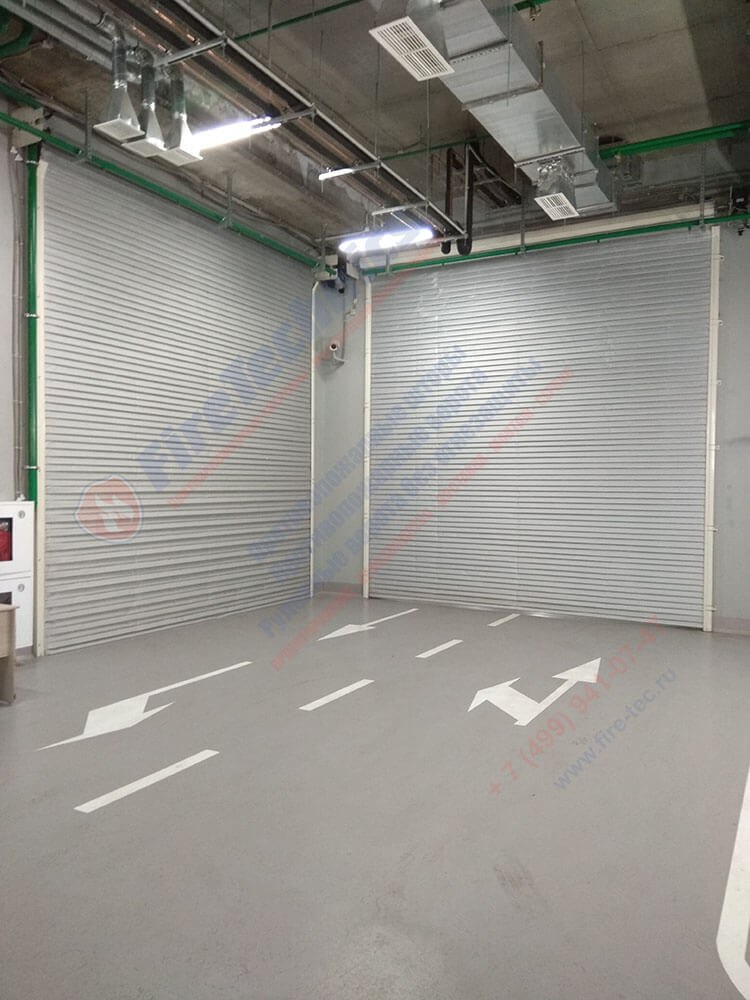

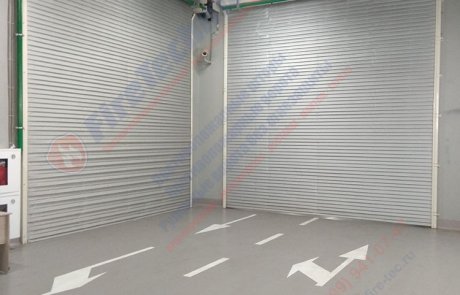

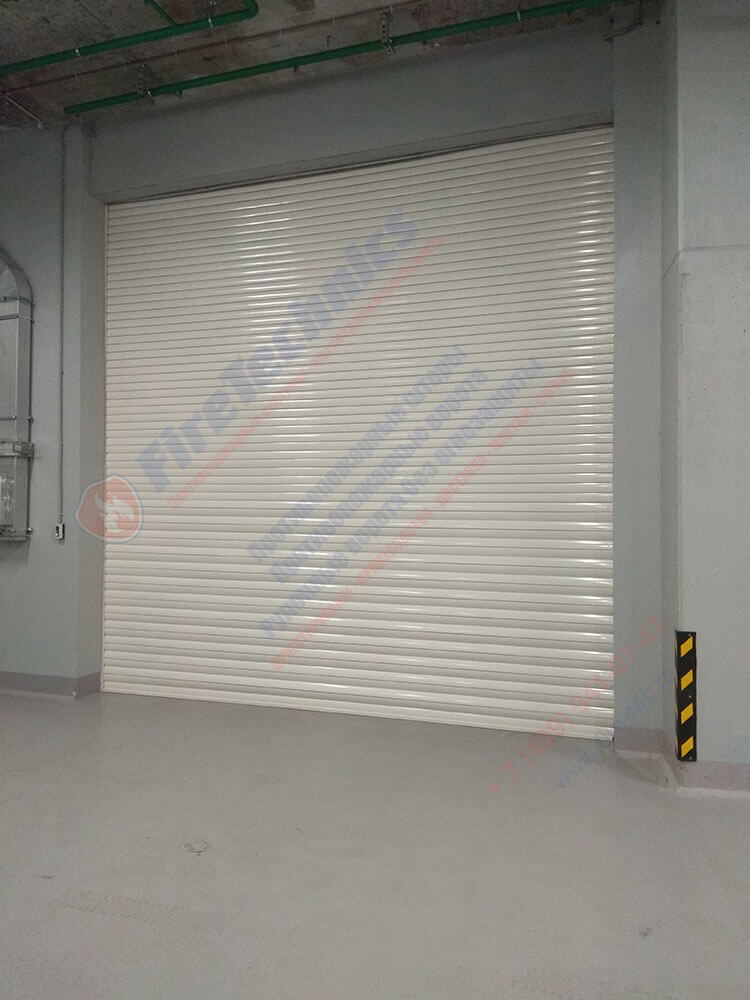

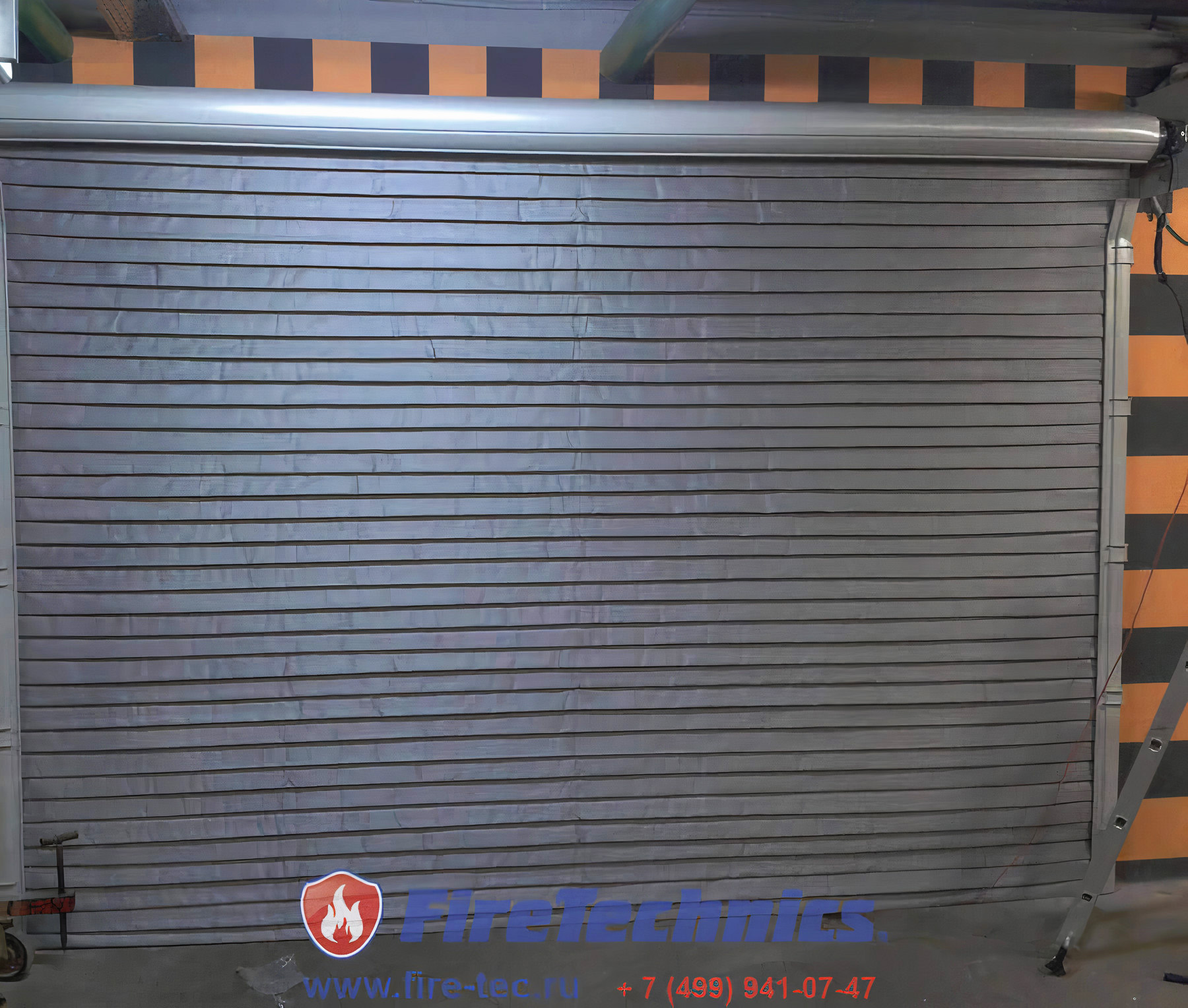

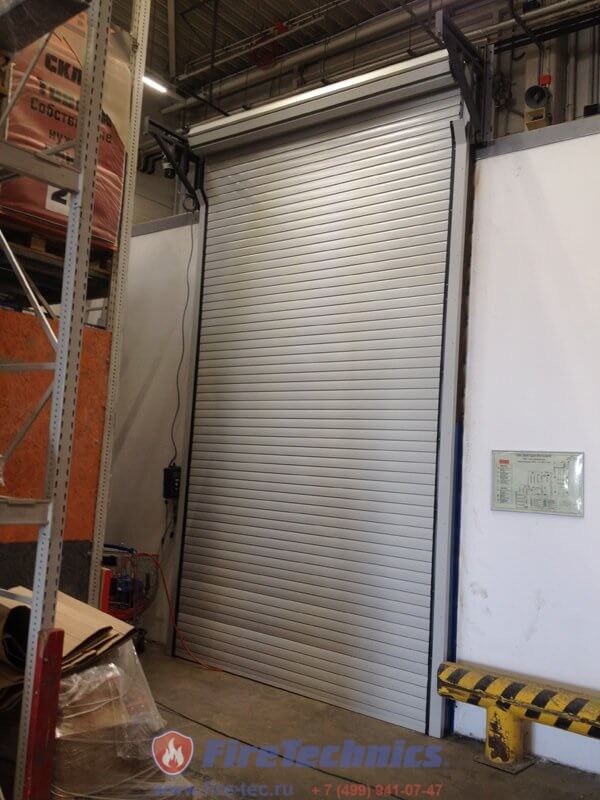

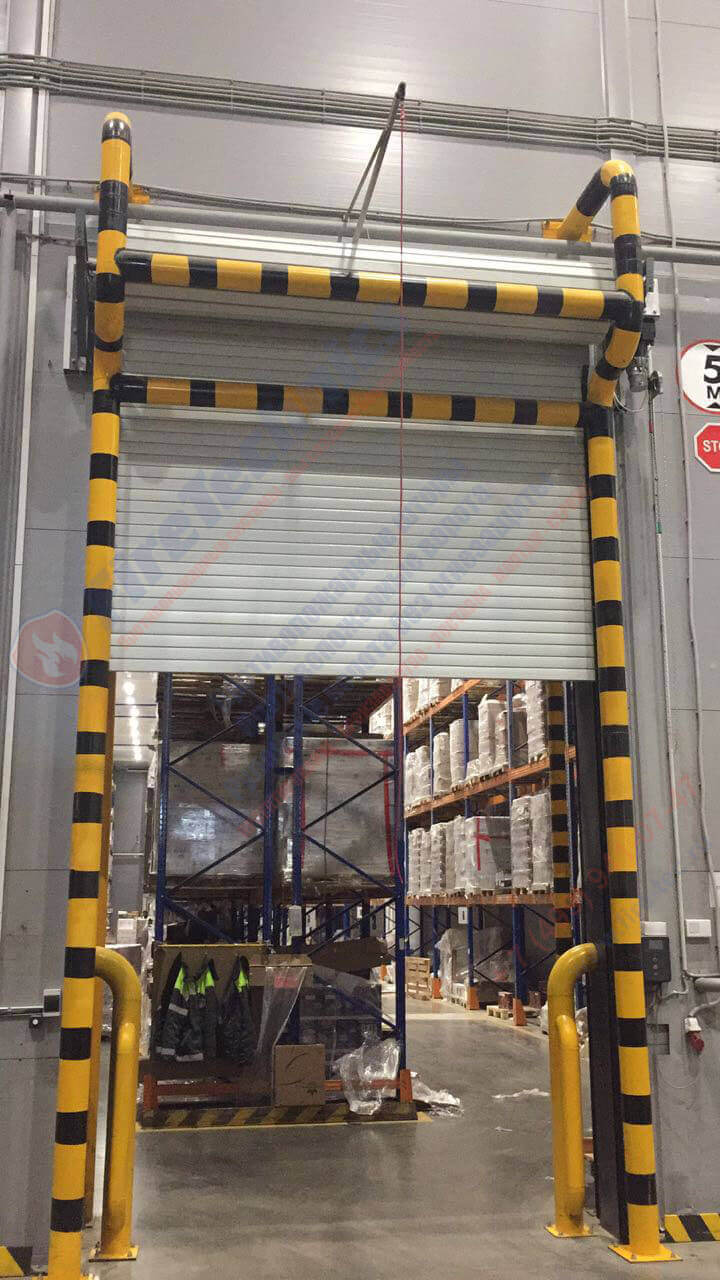

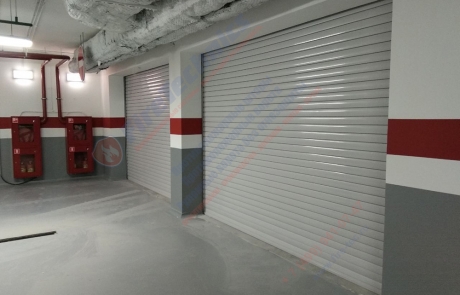

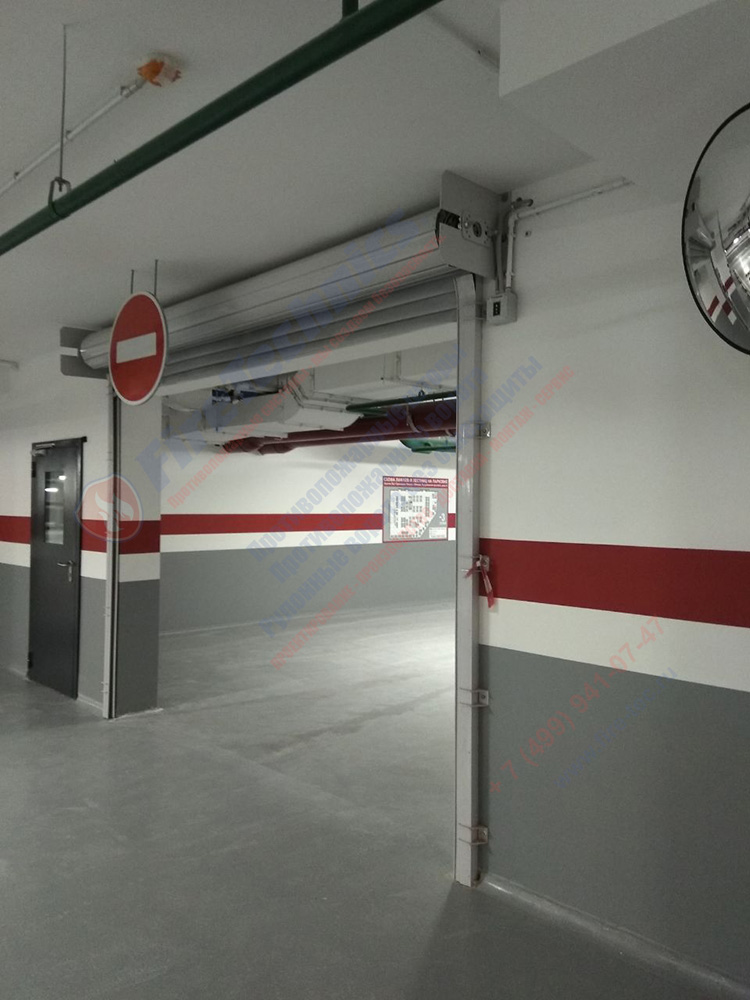

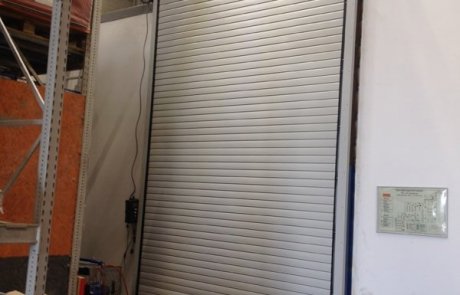

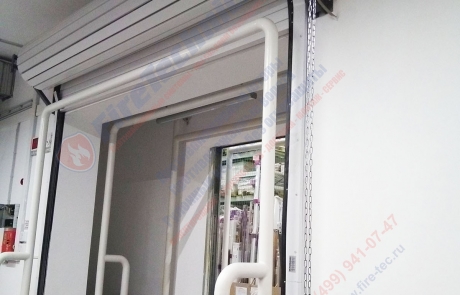

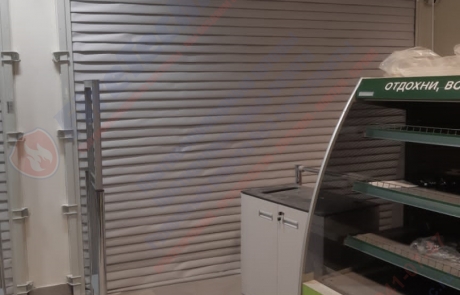

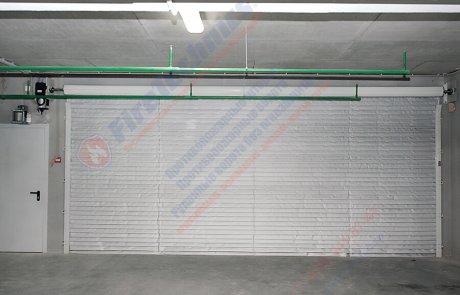

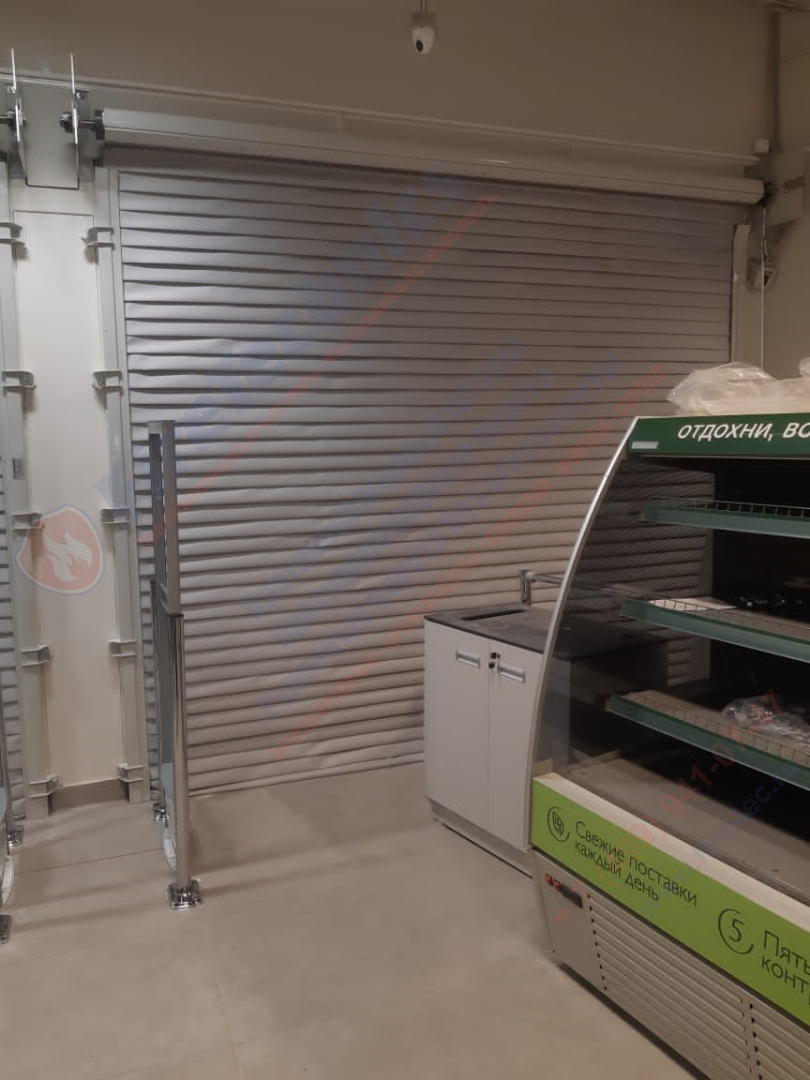

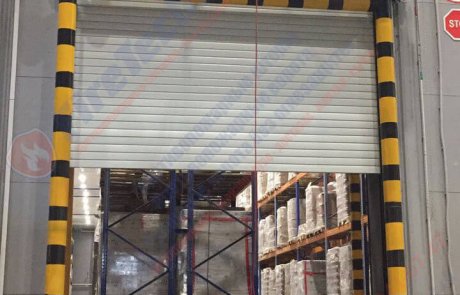

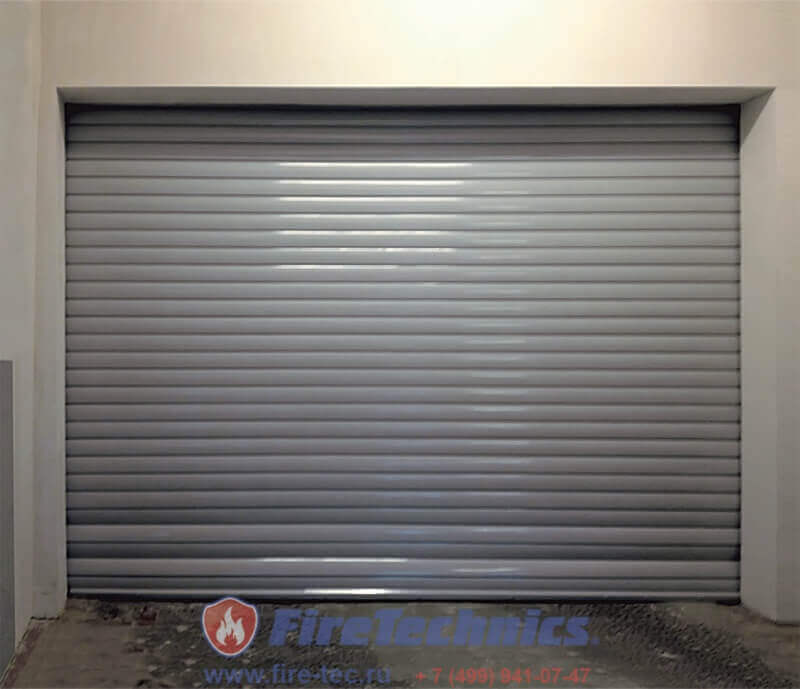

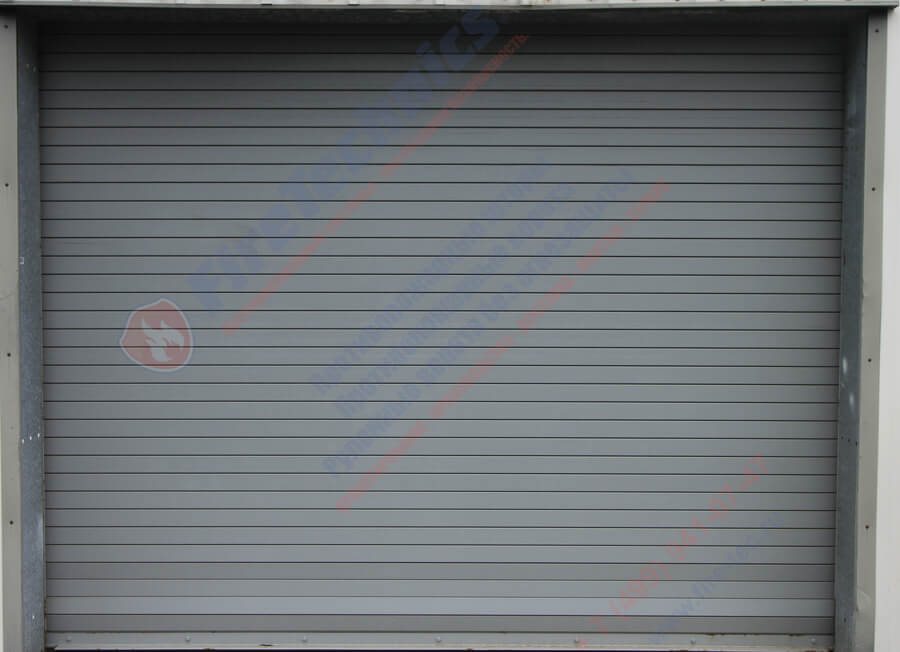

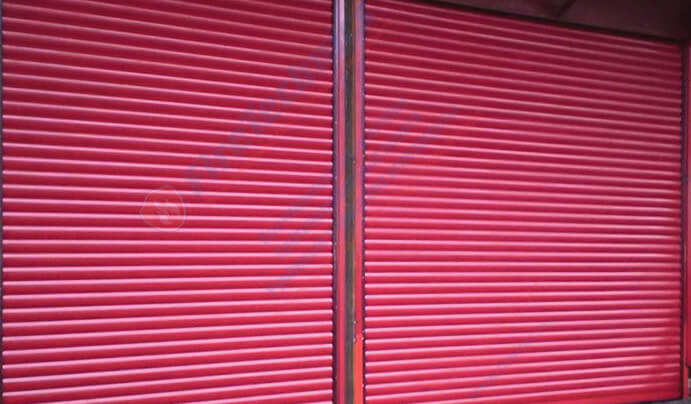

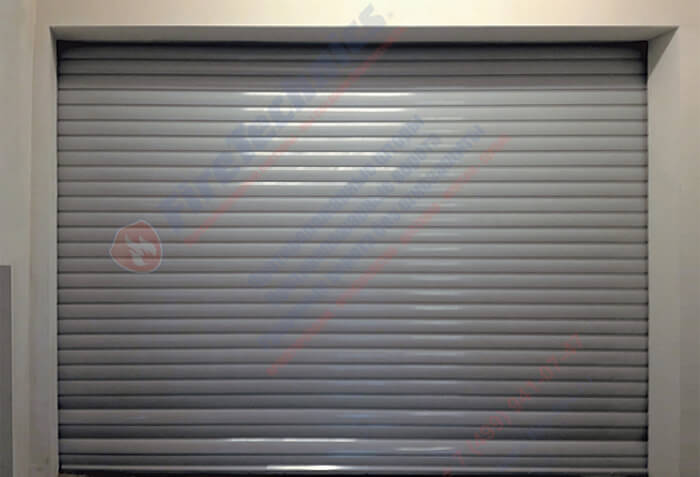

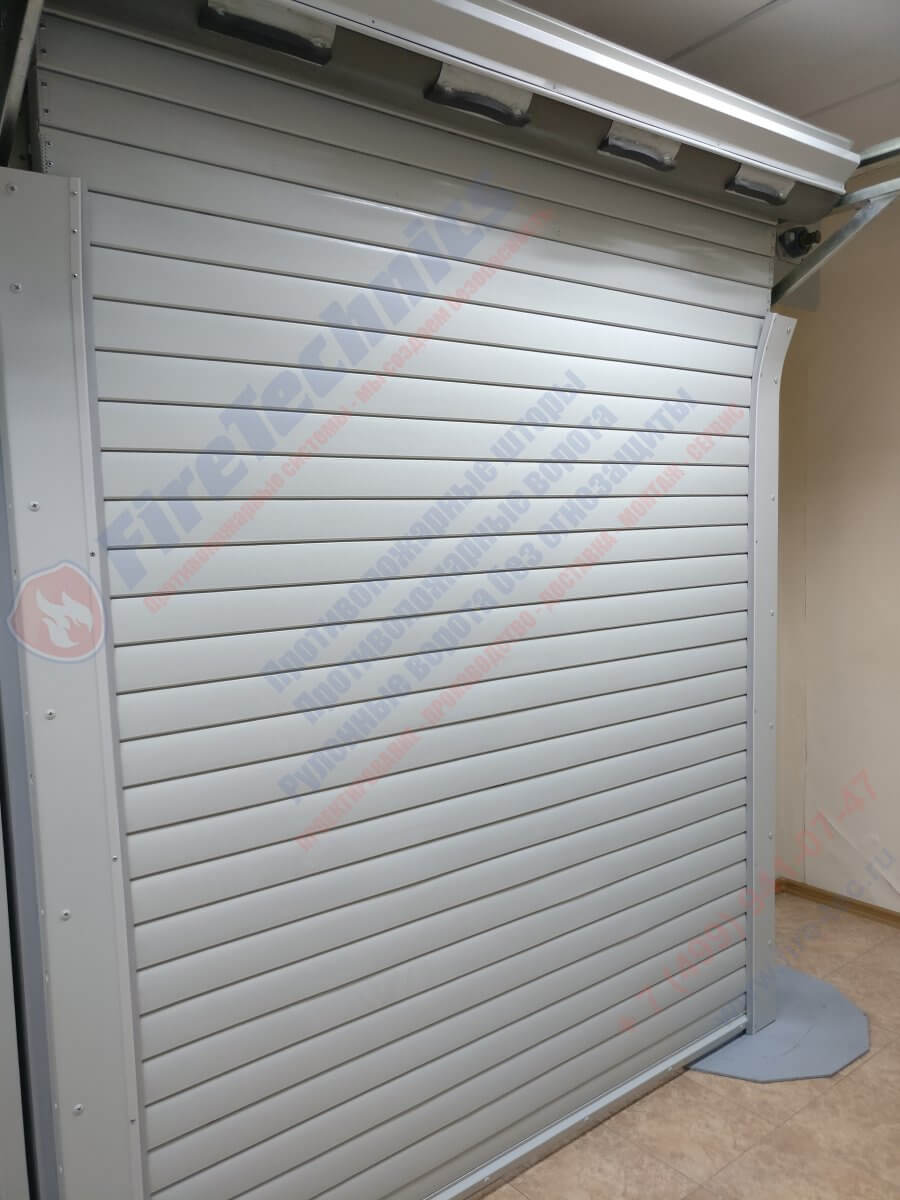

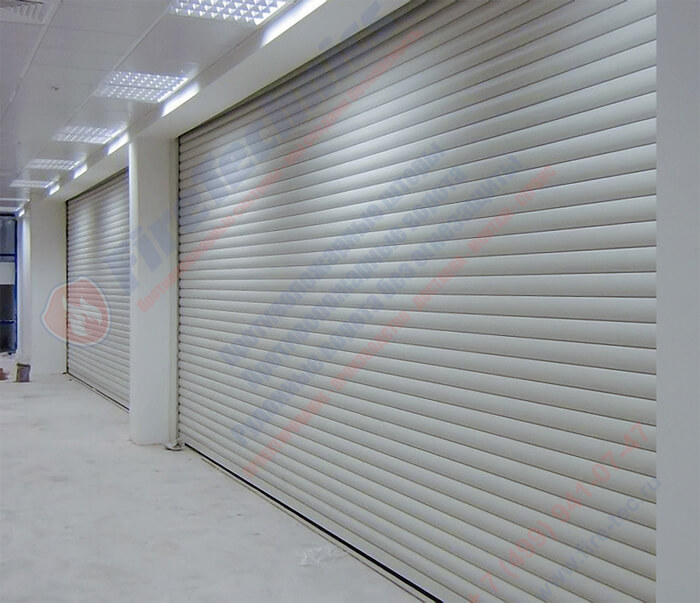

Фото рулонных противопожарных ворот Firerollgate EI60

Видео о противопожарных воротах FireTechnics

О рулонных противопожарных воротах

Большинство жилых многоэтажек, складов, производственных предприятий и заводских цехов имеют помещения, которые выходят на улицу, или коридоры, что идут через все здание и не требуют постоянного запирания. Их могут использовать в качестве проходов или проездов, хранилищ общего доступа и т. п. Но в случае пожара они должны иметь возможность закрываться, дабы предотвратить огневое и дымовое распространение. При этом установка откатных и распашных заграждений бывает невозможна, либо нежелательна по ряду причин. Однако выход в такой ситуации есть — это рулонные противопожарные ворота, способные противостоять как открытому огню, так и продуктам горения от 15 до 180 минут в зависимости от предела огнестойкости конструкции.

рулонные противопожарные ворота

Особенности устройства и изготовления рулонных противопожарных ворот

Основным преимуществом и особенностью такой запирающей конструкции становится ее компактность. В своём свернутом состоянии рулонные противопожарные ворота в Санкт-Петербурге, Екатеринбурге, Ярославле и т. д. являют собой своеобразный цилиндр, который намотан на вал, поднятый под потолок. Для обеспечения легкости поднятия-опускания «полотна» вал оборудуется спецподшипниками, которые способствуют закрыванию проема.

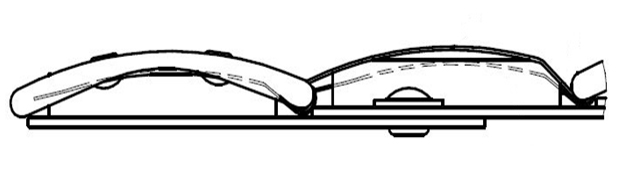

Само полотно включает в себя отдельные ламели с надежным соединением. Его внешняя сторона выполняется из огнеустойчивого полимера и может иметь горизонтальные карманы с вставленными планочками из дерева, покрытыми спецсоставом, наделяющим их огнеустойчивостью. Меж внешним покрытием и древесиной монтируется гибкая прослойка из инновационного материала, способного оставаться холодным даже при длительном контакте с огнём.

Поскольку толщина полотна рулонных противопожарных ворот, купить которые можно в широком ассортименте, достигает четырех сантиметров, а вес погонного метра – сорока килограмм, воротная конструкция нуждается в достаточно прочной раме и мощном подъемнике, обычно выполняющихся из металлического профиля. По периметру конструкции проема становится лепестковый уплотнитель, призванный исключить возможность дымового и газового просачивания через закрытые рулонные противопожарные ворота, фото которых есть у нас на сайте.

Порог, а также верхняя часть конструкции снабжаются профилем из металла, образующим противодымный лабиринт, надежно герметизирующий проем. Как правило, рулонным противопожарным воротам Москва присуще ещё одно интересное качество — в процессе нагрева их внутренний наполнитель расширяется во всех направлениях, тем самым надежно герметизируя проход.

В действие воротный конструктив приводится с помощью цепного электропривода. При отключении электрического снабжения конструкция остается работоспособной — опускание ворот возможно с применением резервного аккумулятора.

Итак, перечислим основные элементы металлических рулонных ворот с пожаростойкостью:

  • полотно — базовая часть конструкции, запирающая проем. Как правило, в основе лежат стальные или алюминиевые ламели, внутри заполняемые огнеустойчивым материалом-теплоизолятором;
  • вал – ставится в подшипниковые стойки с целью минимизировать усилия по перемещению поворот и повысить период их эксплуатации. В действие его приводит трехфазный электродвигатель, либо редуктор;
  • специализированный отсек — при монтаже рулонных противопожарных ворот предназначается для размещения внутри складывающегося полотна;
  • направляющие шины — это «каркас» воротной конструкции, по которому передвигается запирающее полотно;
  • привод — обычно управление рулонными противопожарными воротами осуществляется в автоматическом режиме, хотя может производиться и вручную. Приводы могут обладать различные мощностью, габаритами и принципом действия, что зависит от размеров и веса рулонных ворот;
  • система управления;
  • калитка — устанавливается опционально, поскольку ее целесообразно использовать только в зданиях, где нет иных эвакуационных путей и она становится основным путём «отступления». Либо при необходимости совместить функции пожарозащиты и проходного пункта.
автоматические рулонные противопожарные ворота
автоматические рулонные противопожарные ворота

Автоматизированный рабочий режим преград — рулонных противопожарных ворот реализуется следующим образом: при поступлении сигнала на воротный привод от датчика, либо с противопожарной системы здания осуществляется ответная подача свето-звукового сигнала и проем начинает закрываться. Контролировать положение створок призваны концевые выключатели, имеющие нажимное действие.

Преимущества установки рулонных противопожарных ворот

Такие системы запирания идеально подходят для установки в местах массового скопления людей, на промышленных и коммерческих объектах с повышенным риском возгорания, а также опасных производствах. К достоинствам именно таких моделей огнеустойчивых конструкций можно отнести:

  1. повышенную степень огнеустойчивости. Исходя из конструкционных особенностей, достаточную пожаробезопасность здания можно обеспечить с помощью ворот с огнестойкостью от 60 до 180 минут. В течение такого времени полотно рулонных противопожарных ворот в Воронеже, Оренбурге, СПб не потеряет своих огнезащищающих качеств, не ухудшит конструктив и не пропустит летучие продукты горения;
  2. изготовление рулонных противопожарных ворот по нормам отечественных ГОСТов и с учетом международных требований пожаробезопасности;
  3. автономность, дающая возможность интегрирования практически в любую пожаротушительную систему. Возможность же комплектоваться автономными питательными источниками дает им возможность функционировать даже в условиях чрезвычайной ситуации;
  4. компактные размеры — автоматические рулонные противопожарные ворота не занимают много места не внутри, не снаружи помещения, поскольку их полотно передвигается по вертикали. Ни одной другой противопожарной системе не похвастаться такой же рациональной организацией пространства;
  5. практичность в использовании и сезонность. Такие конструкции не испытывают проблемы с заклиниванием створок и промерзанием, даже если используются на улице;
  6. простота монтажа, которая удешевляет стоимость рулонных противопожарных ворот. Монтироваться они могут как внутри, так и снаружи проемов;
  7. повышенная скорость открытия-закрытия с минимальным усилием. Если на конструкцию ставится автоматика, проблема задержки с открытием исчезает полностью. Один цикл опускания может составлять порядка десяти секунд;
  8. доступность цены — рулонные противопожарные ворота смета бывает достаточно невысокой по сравнению с ценой на иные варианты, благодаря чему их установку могут себе позволить не только крупные предприниматели, но и обладатели небольших гаражей и торговых точек;
  9. отличная герметичность — негорючее наполнение ламелей и оформление воротной конструкции огнеупорными материалами, а также дополнение в виде уплотнителя по всему периметру не позволят продуктам горения просачиваться в иные помещения;
  10. ГОСТ рулонных противопожарных ворот допускает огромное разнообразие моделей и их внешнего оформления — по желанию потребителей ворота могут быть глухими или изготавливаться дополненными калиткой, огнеупорными стеклами, противодымными шторками и т. д.;
  11. безопасность — за счёт установки тугоплавкой фурнитуры при производстве рулонных противопожарных ворот, а также простоты управления такими воротными конструкциями они безопасны в использовании, что подтверждено сертификатами соответствия.

На что обратить внимание при выборе рулонных противопожарных ворот от производителя?

Подбирая для своего объекта рулонные противопожарные ворота, купить в Воронеже которые можно различных типоразмеров, обращайте внимание на такие моменты, как:

  • присущий им уровень огнеустойчивости. Подобные требования к рулонным противопожарным воротам для различных объектов устанавливают нормативные документы. Уточнить их можно в местных органах МЧС;
  • оптимальная комплектация — заранее продумайте, насколько нужна вам дополнительная дверь и оконные вставки;
  • особенности монтажа — исходя из особенностей проема, куда устанавливаются рулонные противопожарные ворота, цена которых может быть различной, он может носить накладной, либо встраиваемый характер. Оптимальный способ установки посоветует специалист компании, реализующей ворота;
  • наличие аккумулятора автономного питания — его наличие несколько удорожает стоимость противопожарного проекта, зато становится гарантией работоспособности системы при возникновении ЧС и отключении электроснабжения.
Рулонные противопожарные ворота firerollgate от компании
Рулонные противопожарные ворота firerollgate от компании

Помощь в подборе оптимальной конструкции и комплектующих вам окажет специалисты Fire Technics в процессе заключения договора, либо визите специалиста для снятия габаритов проема.

Рулонные противопожарные ворота firerollgate от компании «ФайерТекникс»

Наша компания производит обширный комплекс противопожарного оборудования и систем пожарозащиты, являясь одной из ведущих на отечественном рынке. Наши рулонные противопожарные ворота ei 120 устанавливаются по всей России, славятся своим высоким качеством и отменной термической стойкостью, что подтверждается многочисленными официальными документами о проведенных практических испытаниях.

В частности, сертификат на рулонные противопожарные ворота подтверждает их высокую огнестойкость, равную 120 минут, и способность на протяжении указанного времени выступать в роли преграды для огненного и дымового распространения из «отсекаемого» помещения с очагом возгорания по всему зданию.

Параметры рулонных противопожарных ворот firerollgate ei 120

Имея максимальную высоту до шести метров, а ширину до семи, они могут заполняться минватой, либо вспучиваемым минеральным заполнителем. От заполнения зависит объем места, что требуется для монтажа в верхней части проема. Так, инструкция рулонных противопожарных ворота ei 120 с минватой подразумевает толщину в 80 сантиметров, а со вспученным минеральным заполнителем — как минимум 60-ти.

Принцип работы воротной конструкции такого типа от «ФайерТекникс» вполне стандартен. Полотно опускается под воздействием электромотора, а его окончательные позиции фиксируют концевые электромагнитные выключатели. Управляется электродвигатель с использованием блока управления. Если электрическое снабжение отключается, в действие вступает аварийное питание.



Особенности конструкции рулонных противопожарных ворот ei120

  • Полотно – (при внутреннем заполнении минеральной ватой) выполняется из подвижно соединяемых секций на основе полу-миллиметровой по толщине листовой стали, заполняемой минватой от компании «Парок» с плотностью около 180 кг/метр3. Весит такое полотно 25 кг погонный метр, а его толщина равняется 4,5 см. Цвета исполнения внешней отделки могут быть любыми соответственно таблице RAL.
  • Если речь идёт об использовании наполнителя из вспучиваемого материала, то в основу подвижного стального полотна из материала толщиной 0,7 мм заключается особый терморасширяющийся состав. Такие рулонные противопожарные ворота, видео с которыми есть у нас на сайте, получаются легче – их полотно весит всего-навсего 16 кг/метр2, а толщину имеет 1,5 см.
  • Боковые направляющие — исполняются из стального П-видного профиля толщиной 2 мм и размером чуть более 10-ти сантиметров.
Особенности конструкции рулонных противопожарных ворот ei120
Особенности конструкции рулонных противопожарных ворот ei120

Характер монтажа рулонных противопожарных ворот ei 120, цена которых сравнительно невысока, зависит от особенностей обустраиваемого проема и потребностей заказчика.

Заказывая противопожарные воротные конструкции рулонного тира в компании «ФайерТекникс», вы вправе рассчитывать на:

  • индивидуальность подхода, независимо от «объемности» вашего заказа;
  • использование при их производстве технологичных материалов и методик производства, позволяющих получать высококачественный «продукт» и десятилетиями не прибегать к ремонту рулонных противопожарных ворот;
  • кратчайший период от момента принятия заказа и начала проектирования воротной конструкции до ее готовности и установки на объекте – не более месяца;
  • возможность заказа противопожарной преграды вариативного размера по оптимальной стоимости;
  • выполнение профессионального монтажа и предоставление гарантийного сервисного обслуживания;
  • соответствие качественности преграды отечественным нормативам и международным стандартам ИСО;
  • презентабельность внешнего вида рулонных противопожарных ворот Firerollgate ei120, которые могут идеально вписаться в интерьер или экстерьер здания, благодаря возможности окрашивания в любой оттенок таблицы РАЛ.
