Описание системы

Противопожарные автоматические откатные ворота модели FireTechnics-P служат преградой для проникновения огня и дыма. Используются для перекрытия проёмов на стоянках, в торговых центрах, складских помещениях, промышленных цехах и т. д. Предел огнестойкости: EI60, EI90.

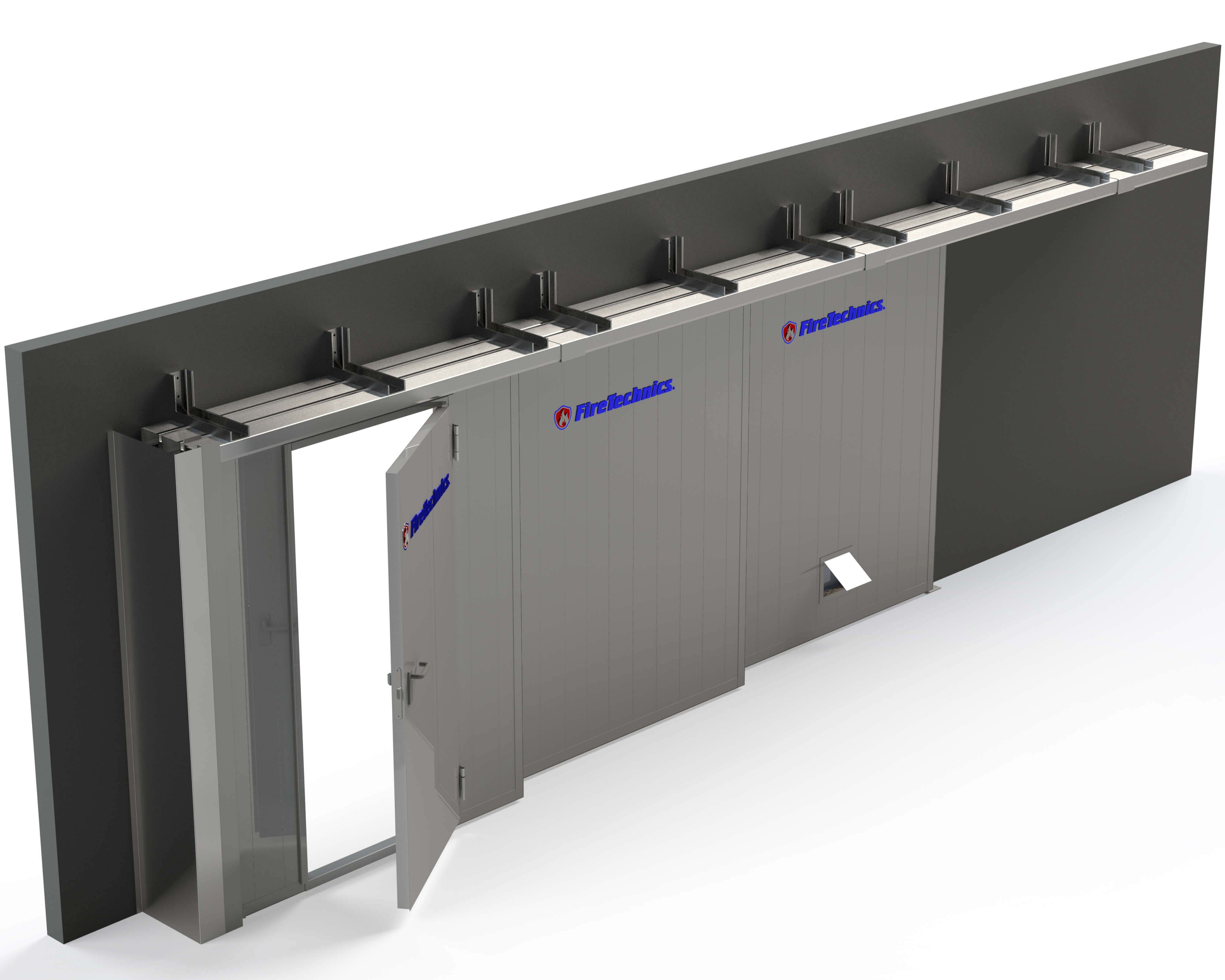

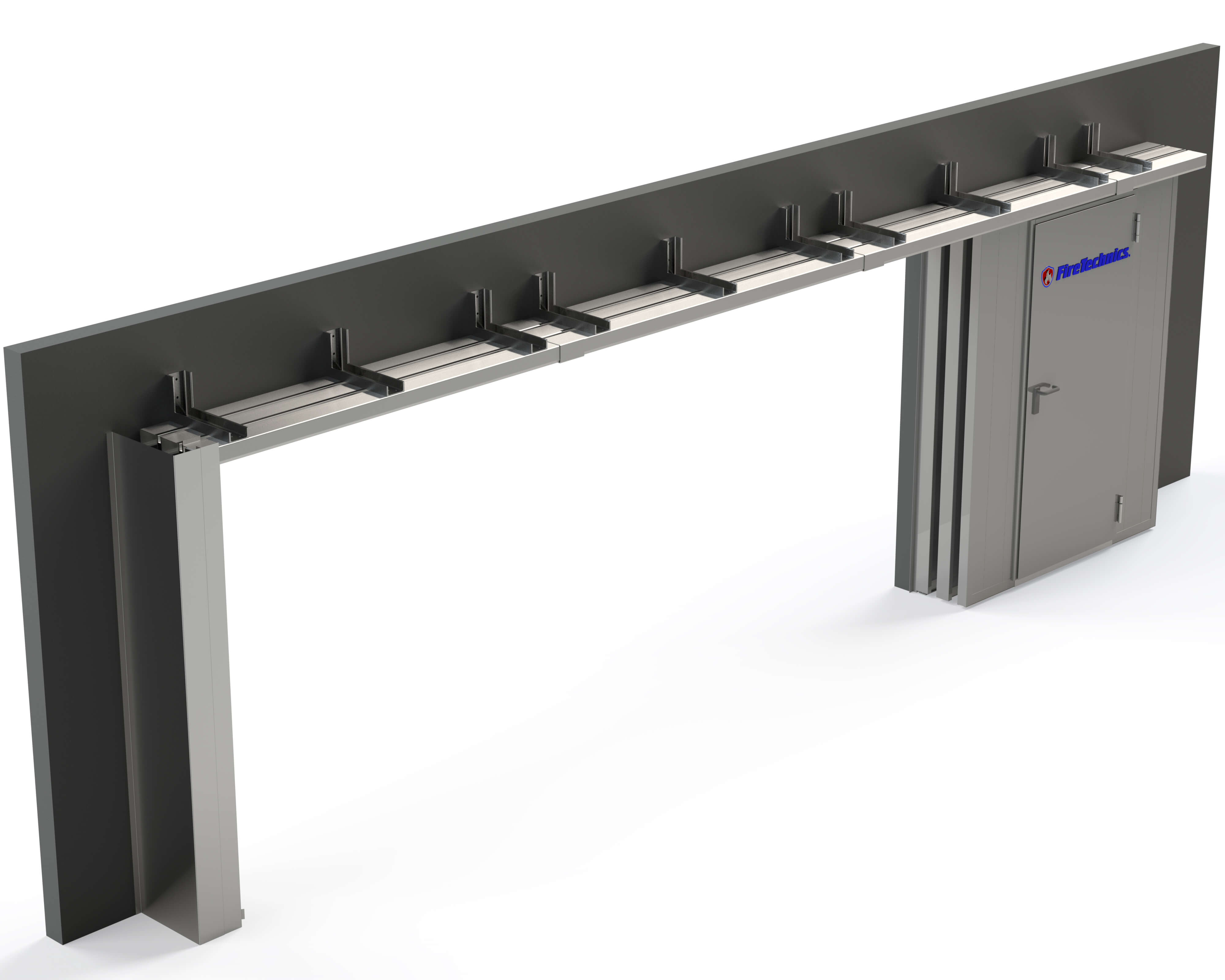

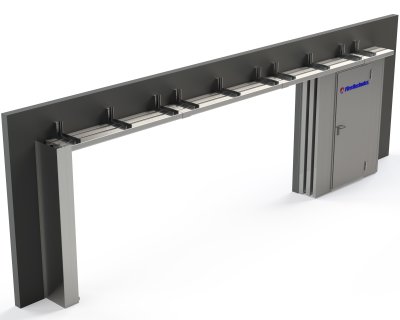

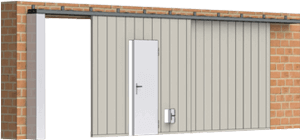

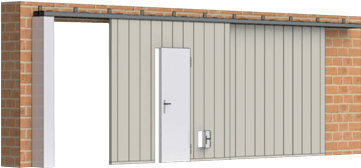

Группа компаний FireTechnics представляет взрыв схему для Противопожарных автоматических откатных ворот модели FireTechnics-P

Нажмите и удерживайте мышку, чтобы вращать картинку. Уберите мышку или нажмите «Play», чтобы картинка вращалась сама. Кликните сейчас, чтобы закрыть подсказку и схему.

Технические характеристики противопожарных откатных ворот модели FireTechnics-P

Принцип работы

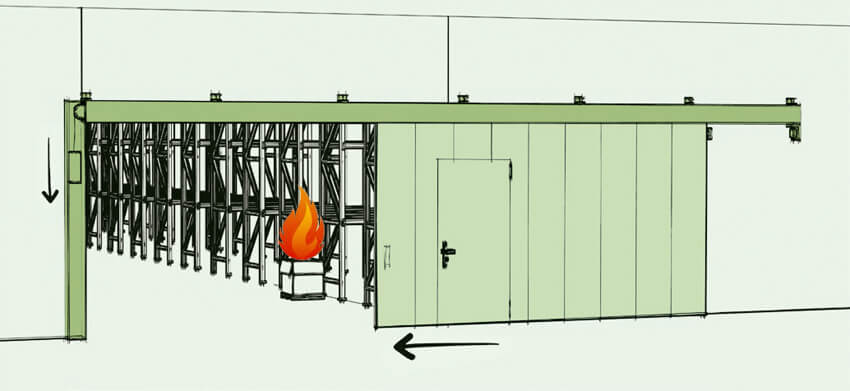

Проём всегда открыт, ворота удерживаются электромагнитным замком, который отключается противопожарной сигнализацией, после срабатывания которой механизм ворот приводится в действие посредством системы противовесов или с помощью опционального электропривода.

Основные характеристики

  • Европейское качество, подтверждённое сертификатами ЕС и МЧС России.
  • Толщина полотна ворот 60 мм, внутри наполнитель из минеральной ваты плотностью 170—180 кг/м3. фирмы Paroc®.
  • Малый вес полотна ворот (20 кг/м2.) ворот повышает удобство монтажа и снижает требования к несущей способности стен.
  • Безрамная конструкция полотна исключает деформацию ворот под воздействием высоких температур и гарантирует высочайшую защиту от распространения пламени.
  • Возможность корректировки высоты во время монтажа.
  • Минимальный размер притолоки для монтажа: 230 мм.
  • Возможна установка эвакуационной двери-калитки (с порогом или без) с надёжным термостойким замком и доводчиком высокого качества; также возможна установка ручки типа «антипаника» и противопожарного люка размером 200 . 200 мм.
  • Цветовое исполнение: любое по шкале RAL (стандартные цвета: RAL 7035; RAL 9010).
  • Возможна установка декоративной накладки, закрывающей рабочий рельс (отсутствует в стандартном исполнении)
  • Возможно окрашивание кармана примыкания ворот в любой цвет (в стандартном исполнении оцинкован).

Описание

Противопожарные автоматические откатные, сдвижные ворота модели FireTechnics-P служат преградой для проникновения огня и дыма.

Используются для перекрытия проёмов на стоянках, в торговых центрах, складских помещениях, промышленных цехах и т. д.

Предел огнестойкости: EI60, EI90.

Габариты

Тип воротШирина, макс.Высота, макс.
Одностворчатые8 м.5 м.
Двухстворчатые10 м.5 м.

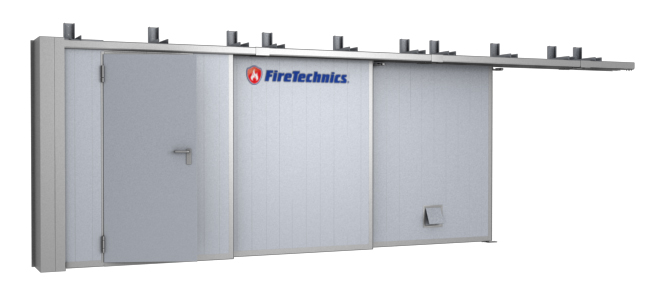

Трёхстворчатые10 м.5 м.

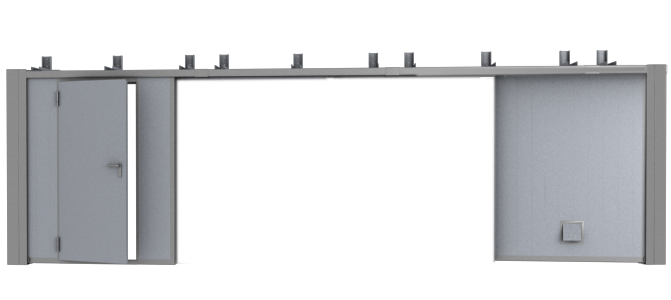

Раздвижные6 м.5 м.
За точными размерами обращайтесь к менеджерам компании FireTechnics, в зависимости от Ваших потребностей мы сможем изготовить откатные противопожарные ворота по индивидуальным размерам.

Важно! Противопожарные автоматические откатные ворота модели FireTechnics-P поставляются на объект практически в собранном состоянии, что значительно облегчает монтаж автоматических откатных ворот, увеличивает скорость и корректность исполнения монтажных и пуско-наладочных работ.

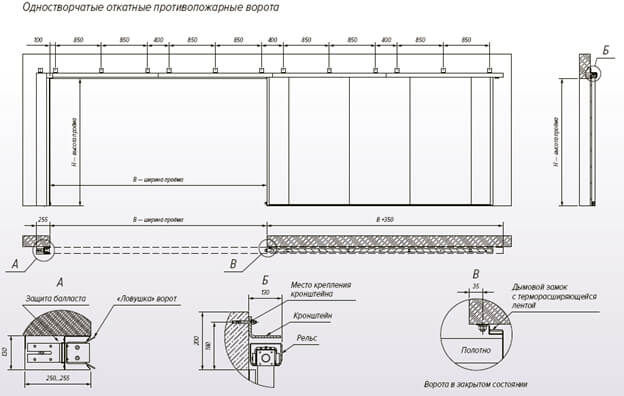

Чертежи и варианты монтажа противопожарных автоматических откатных ворот модели FireTechnics-P

Если Вам необходимо получить чертежи, монтажные схемы и инструкции по монтажу, перейдите пожалуйста по ссылке:

Получить

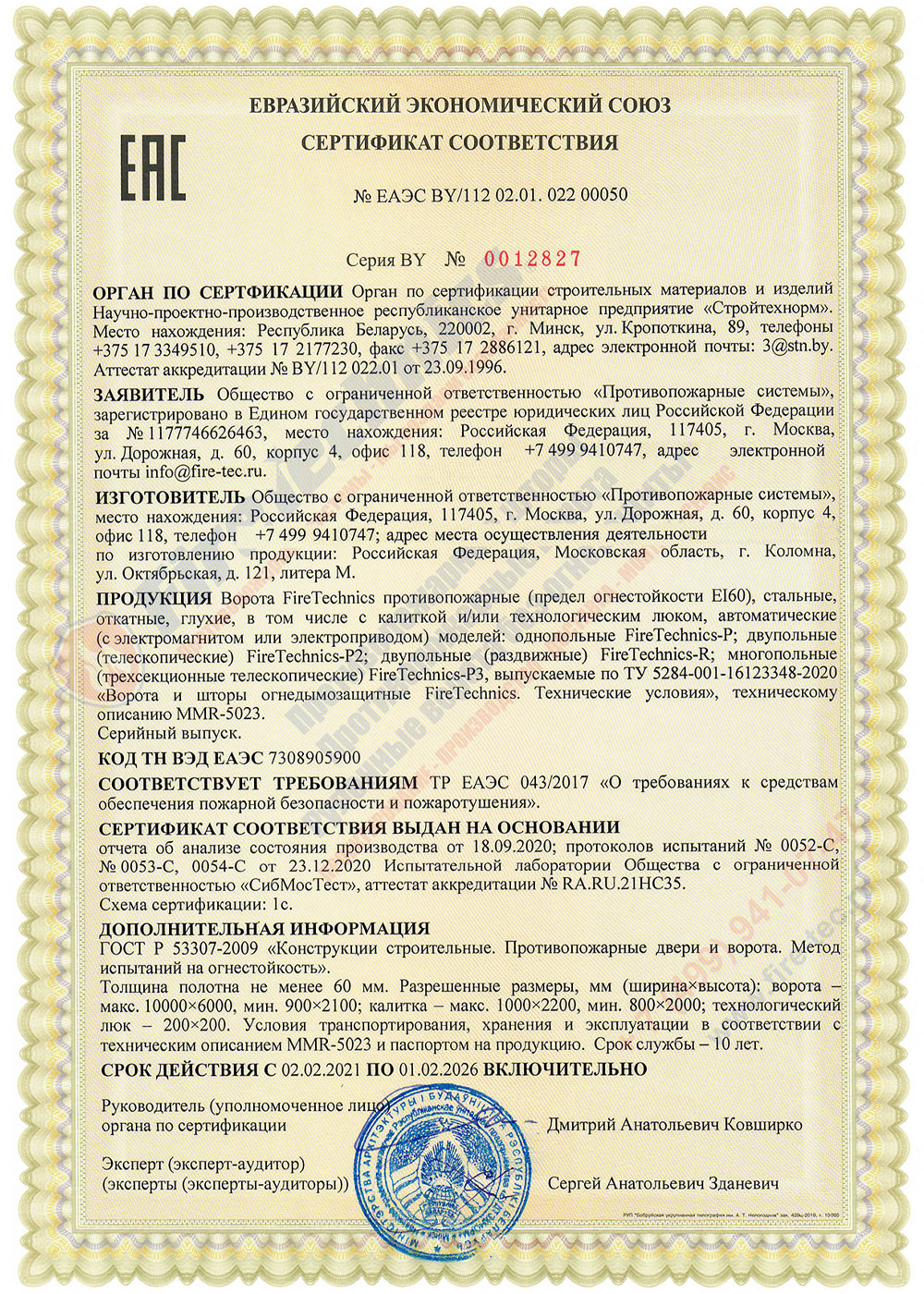

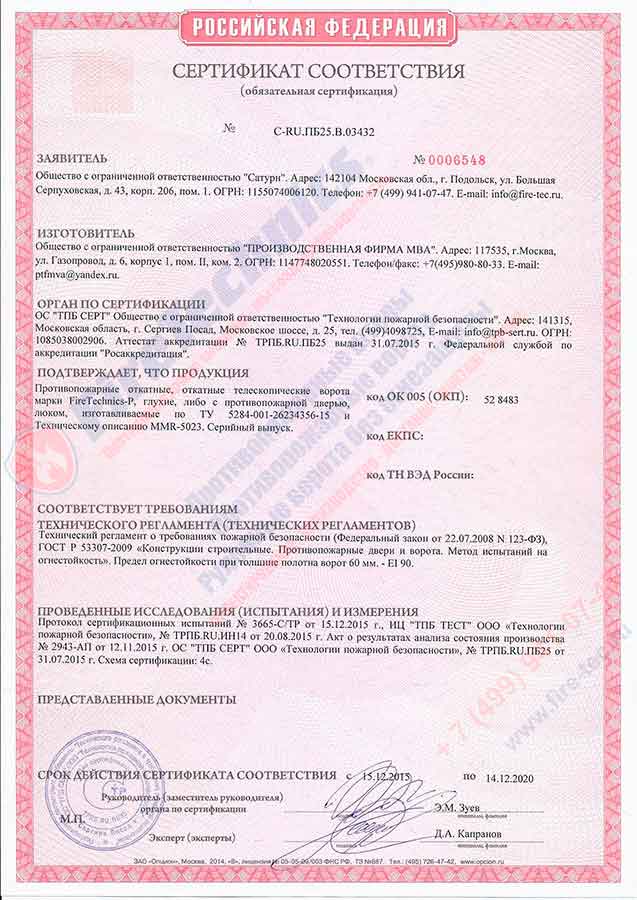

Сертификаты откатных противопожарных ворот модели FireTechnics-P

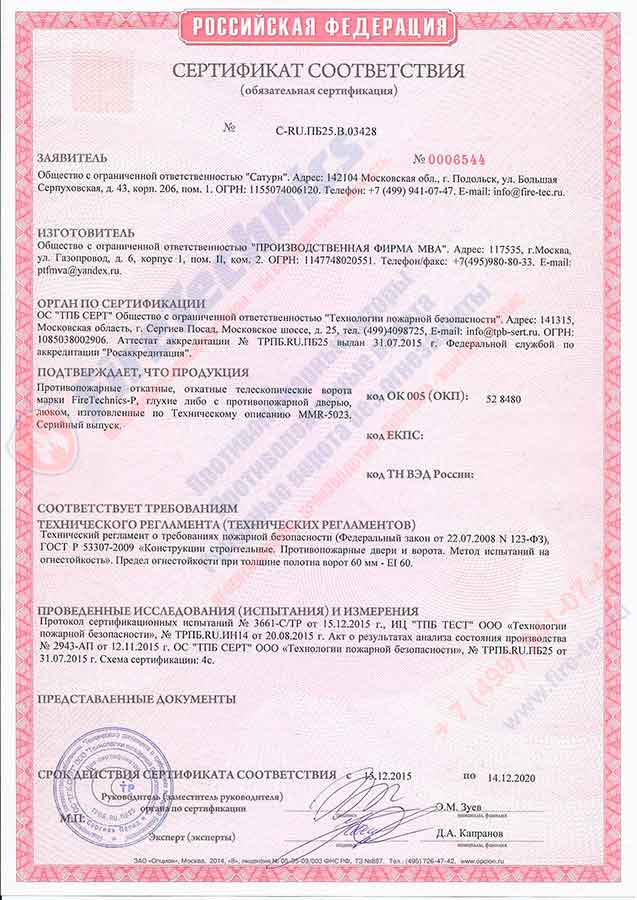

Сертификат-Штора-Fireshield-EI-60-без-орошения

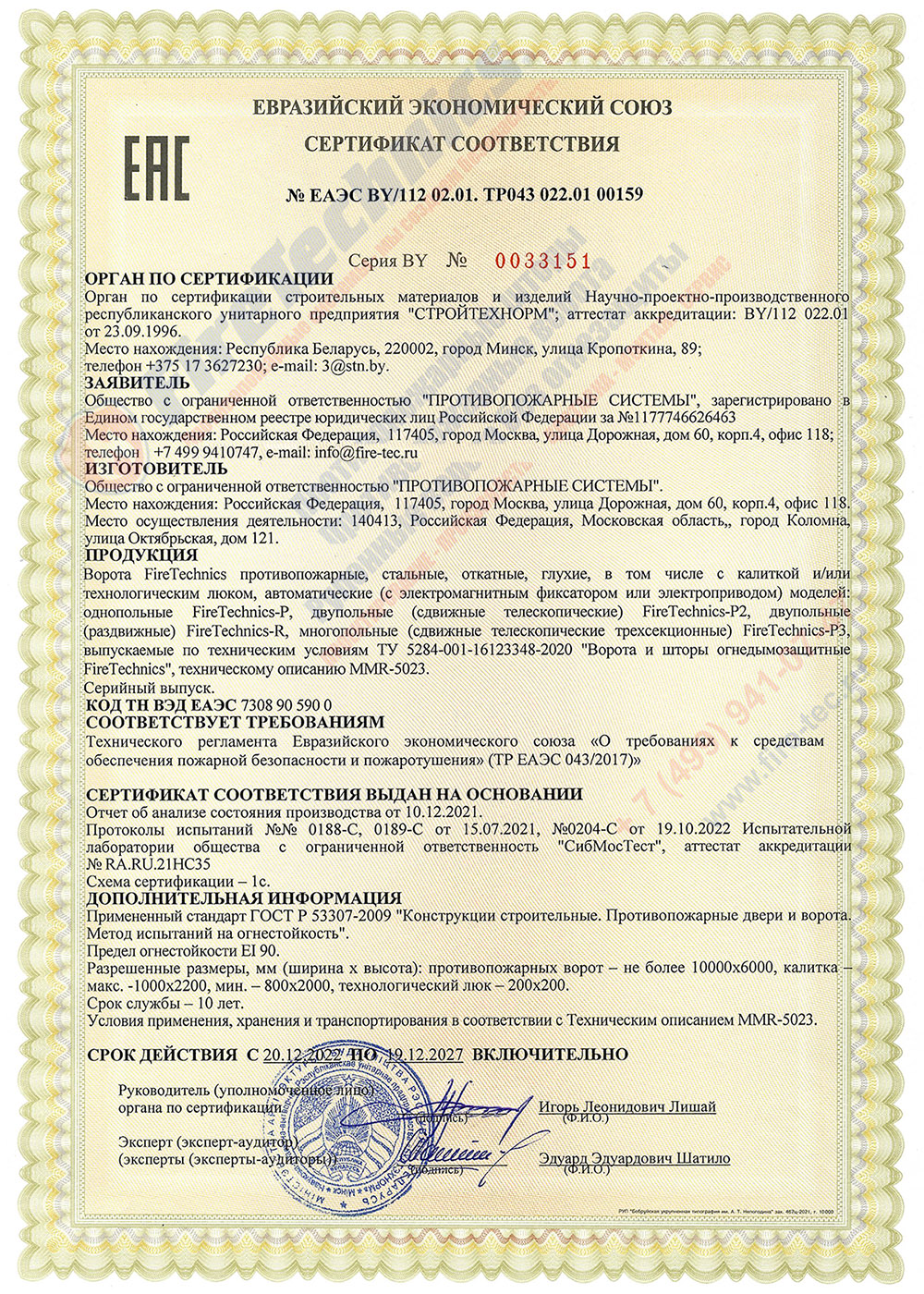

Сертификат Штора FireTechnics EI90 (без орошения)

Видео о откатных противопожарных воротах модели FireTechnics-P

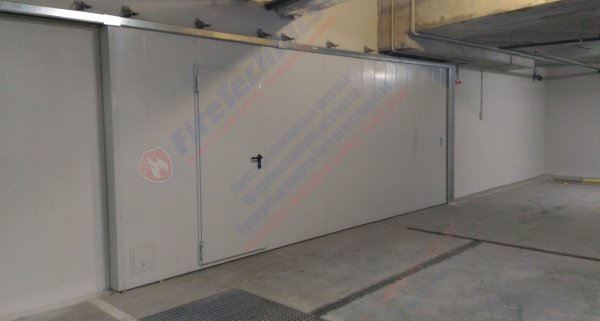

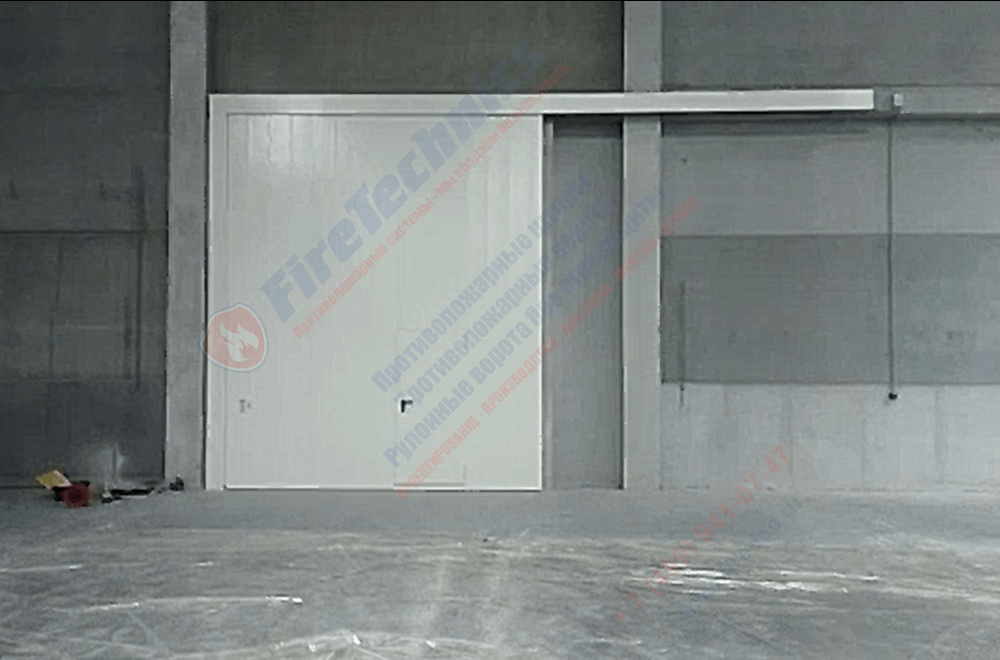

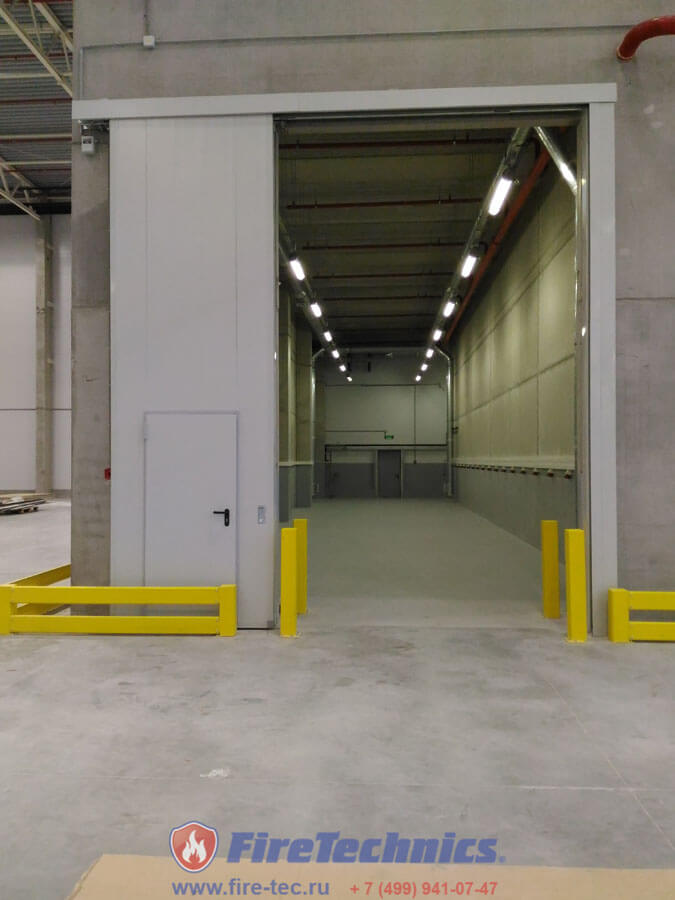

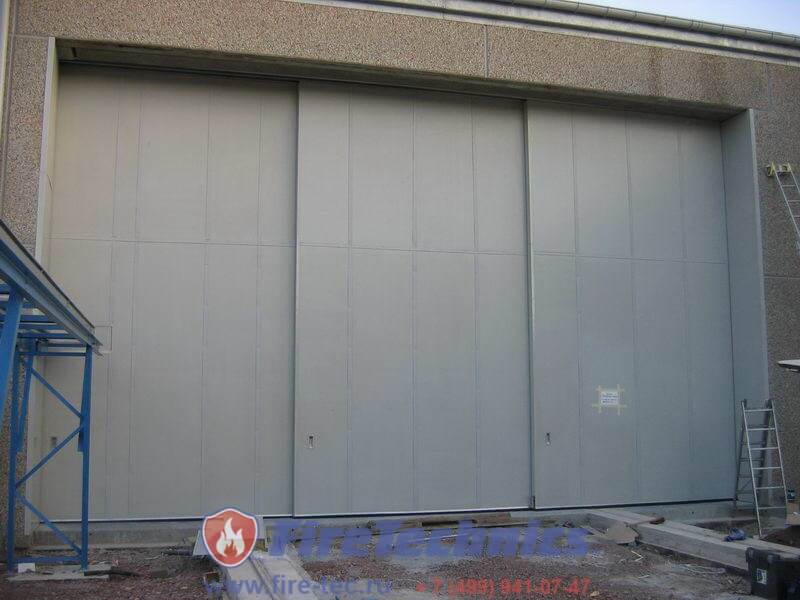

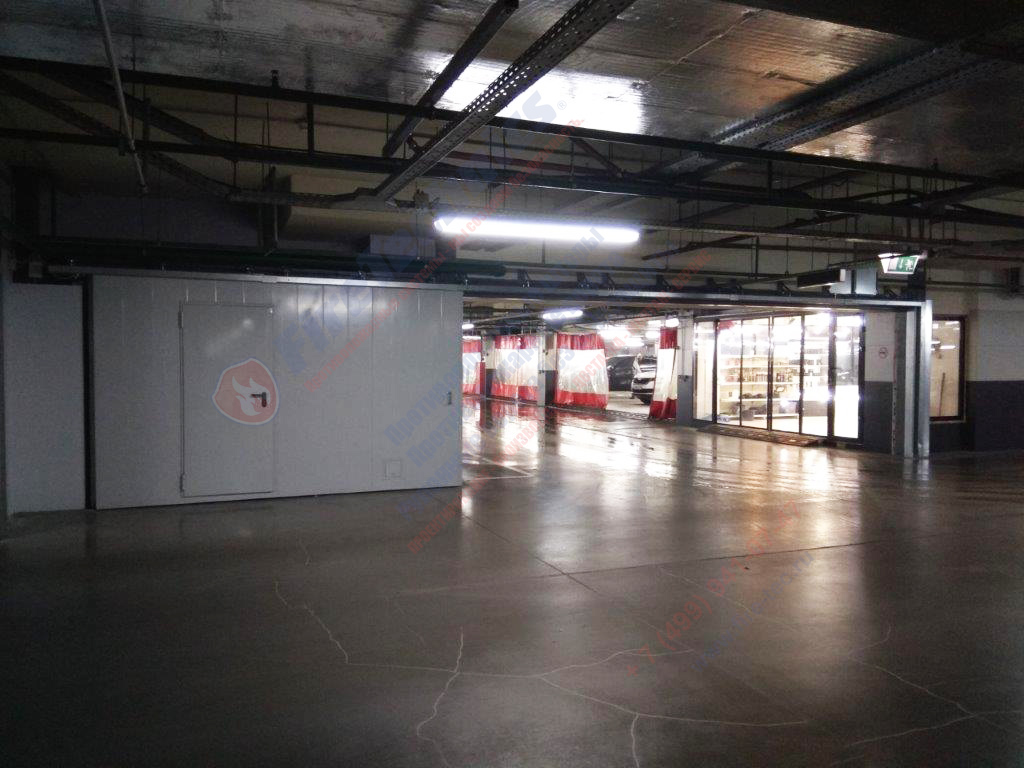

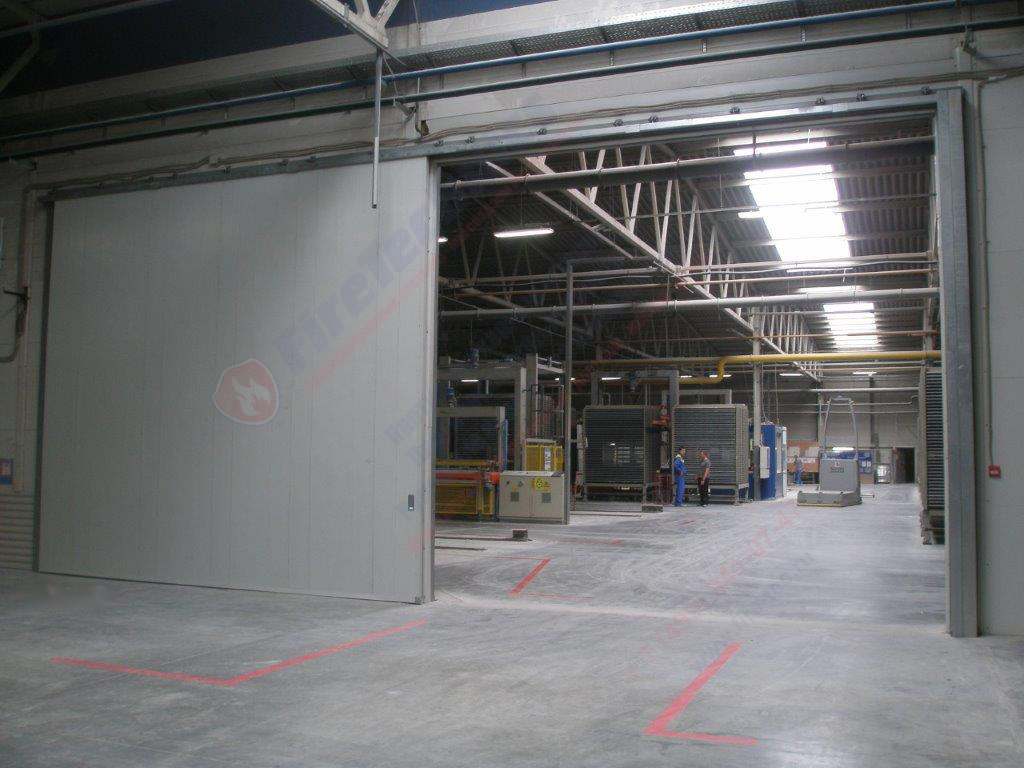

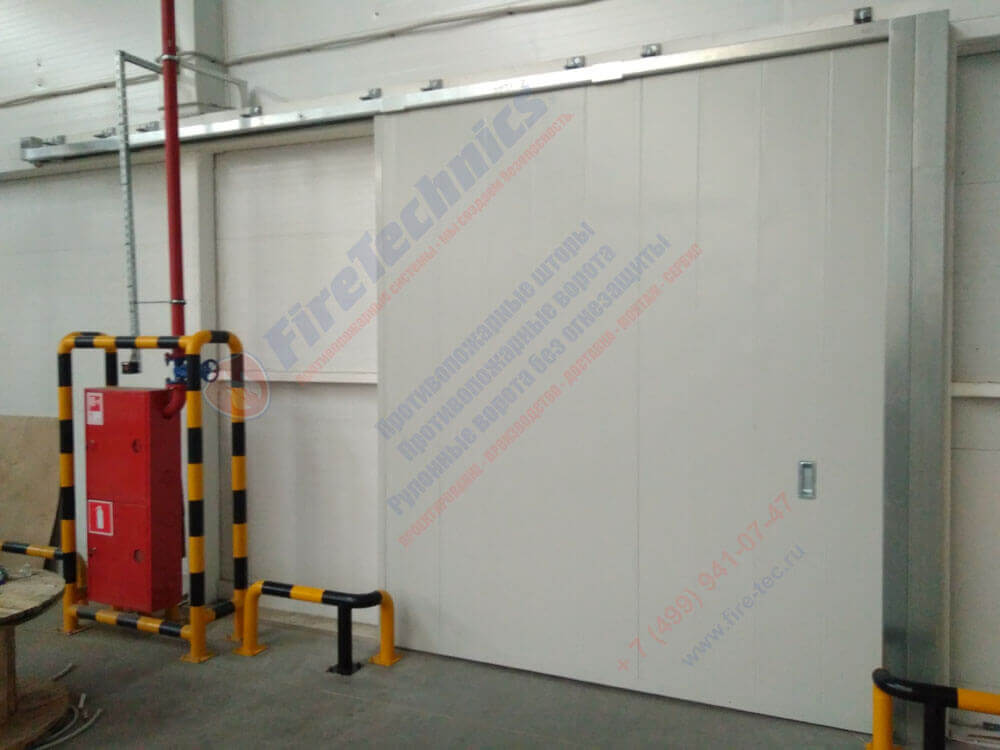

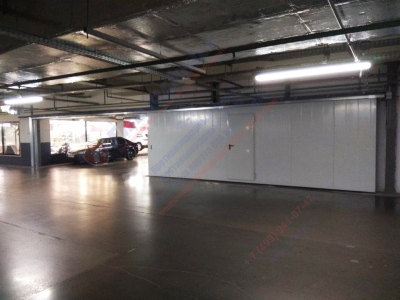

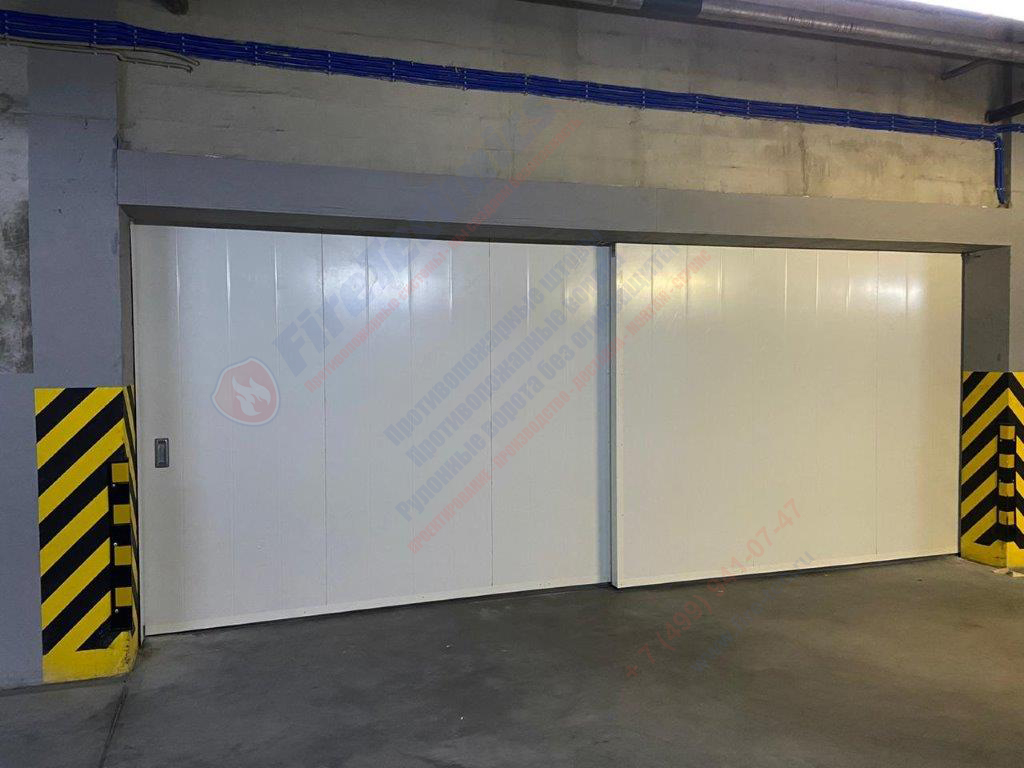

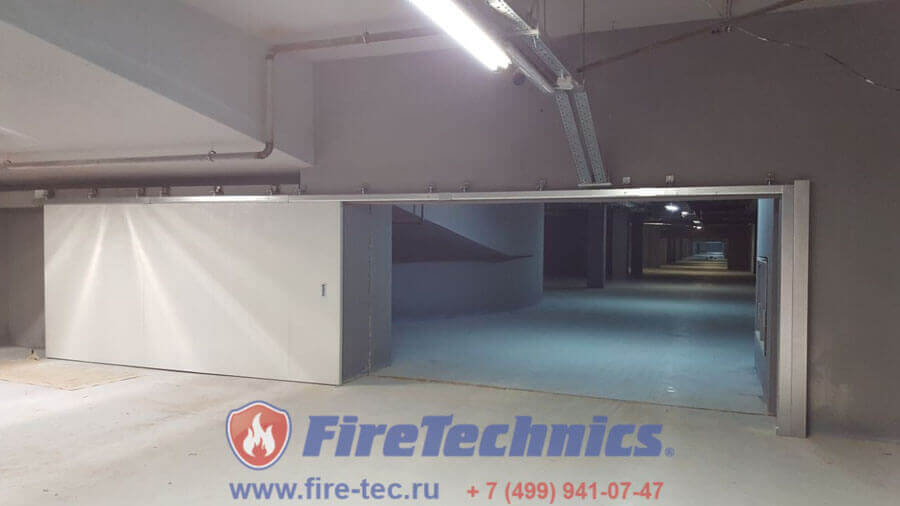

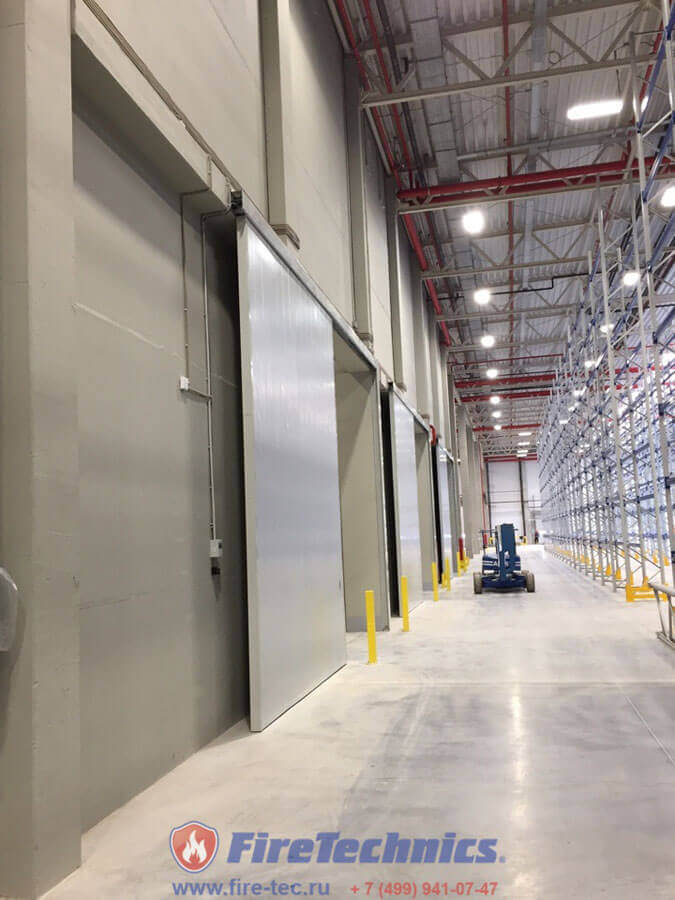

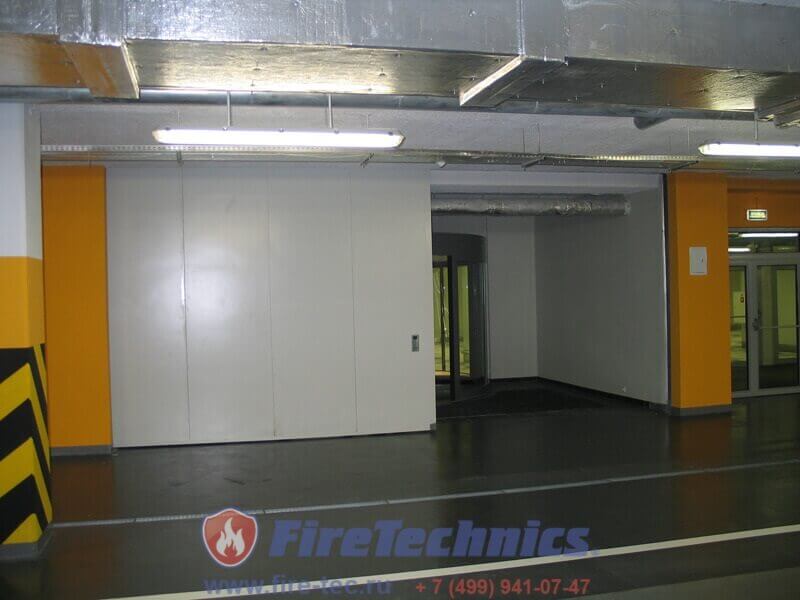

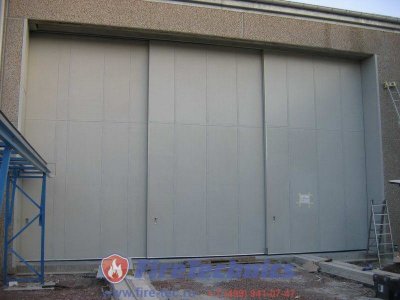

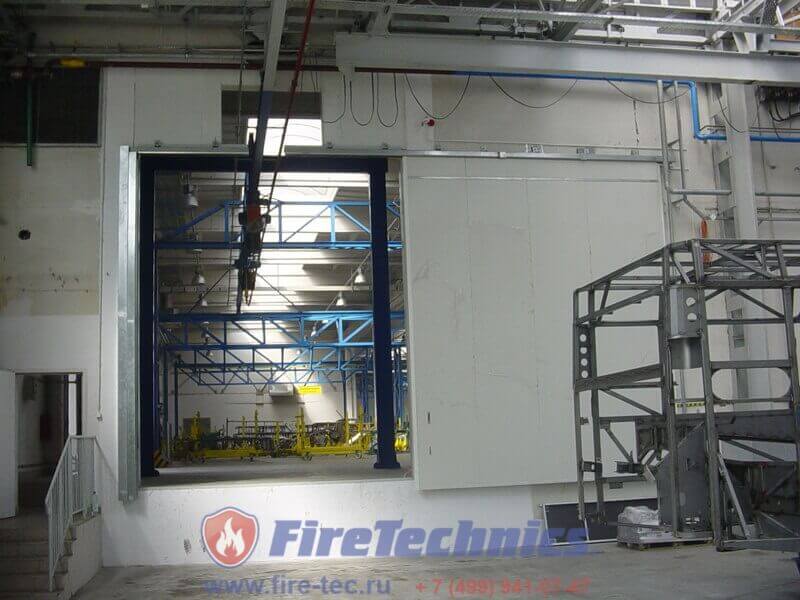

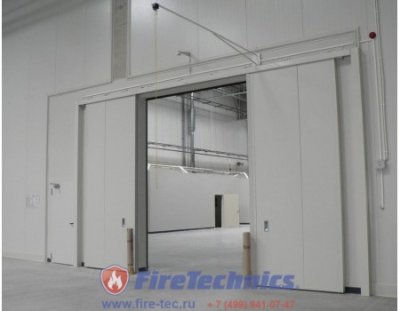

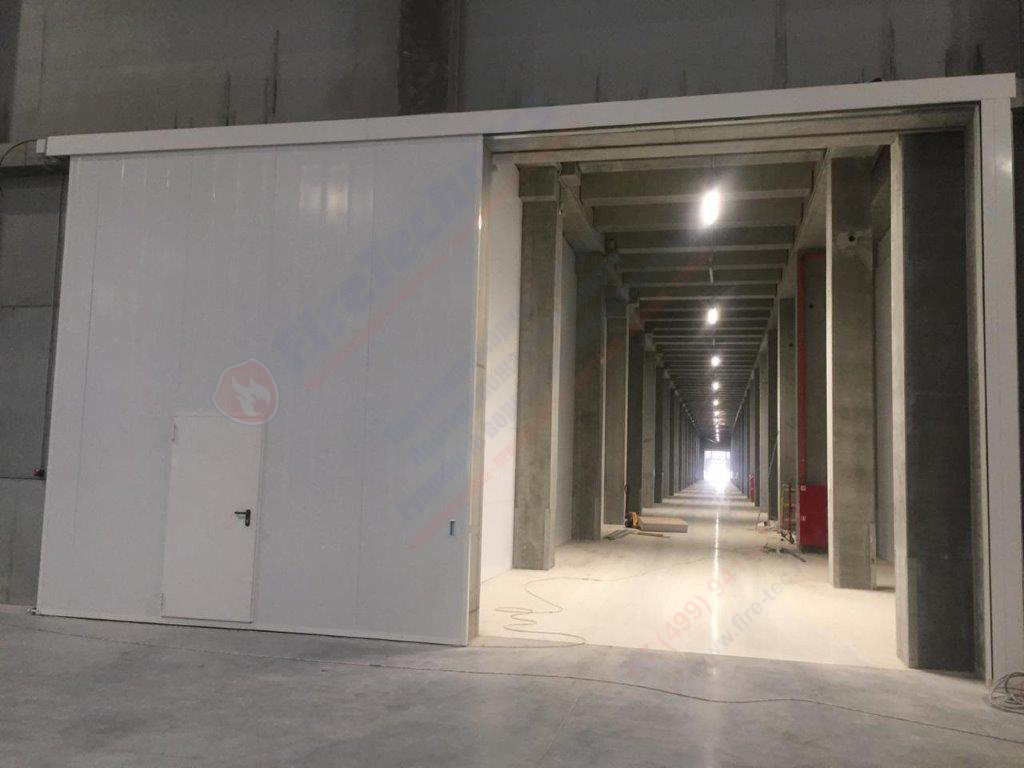

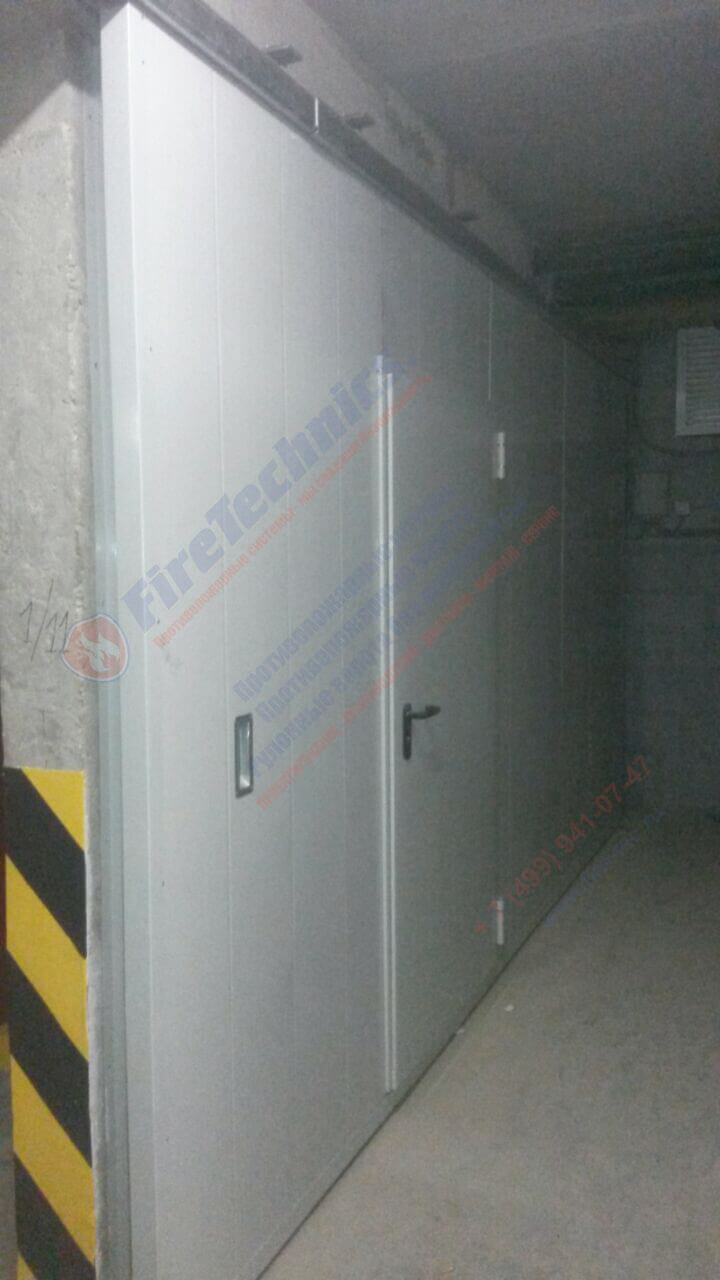

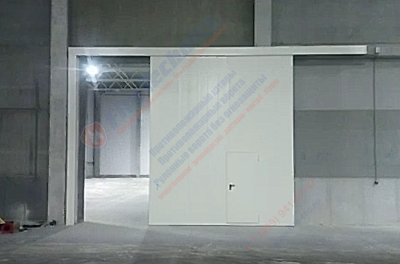

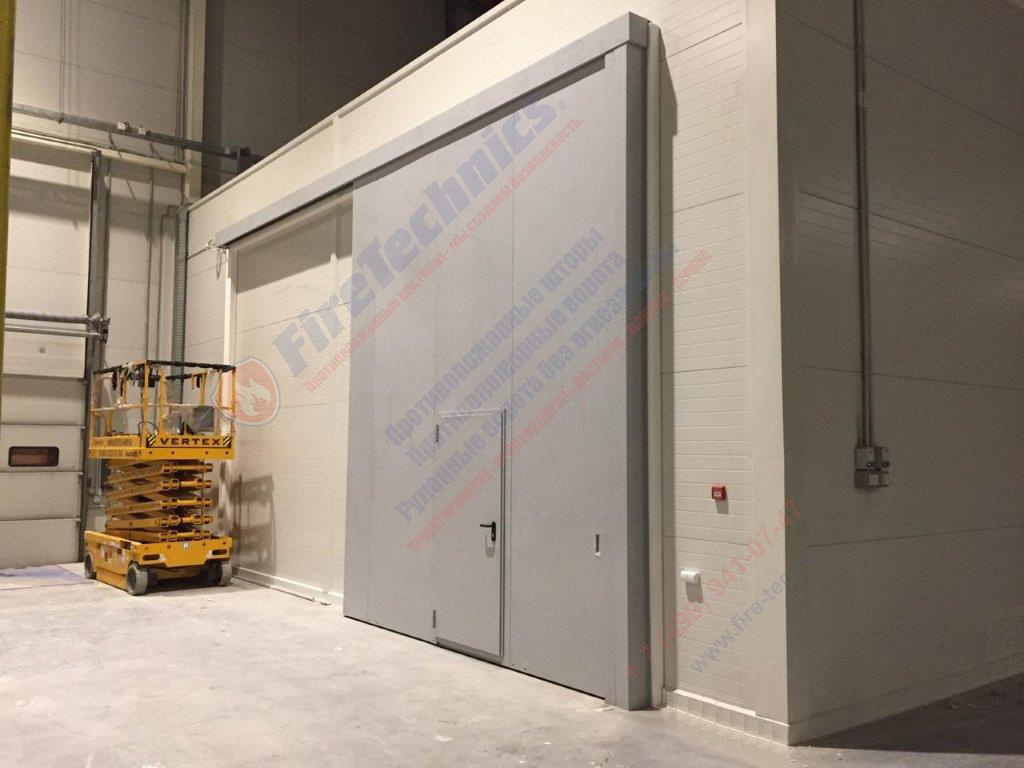

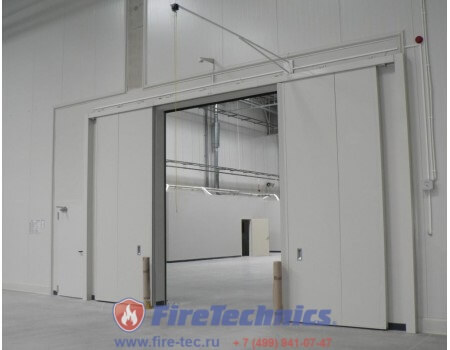

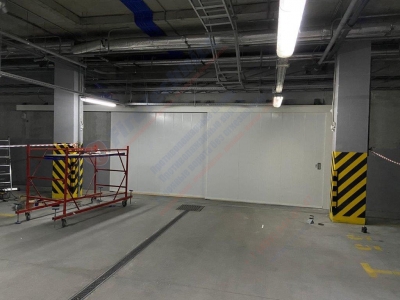

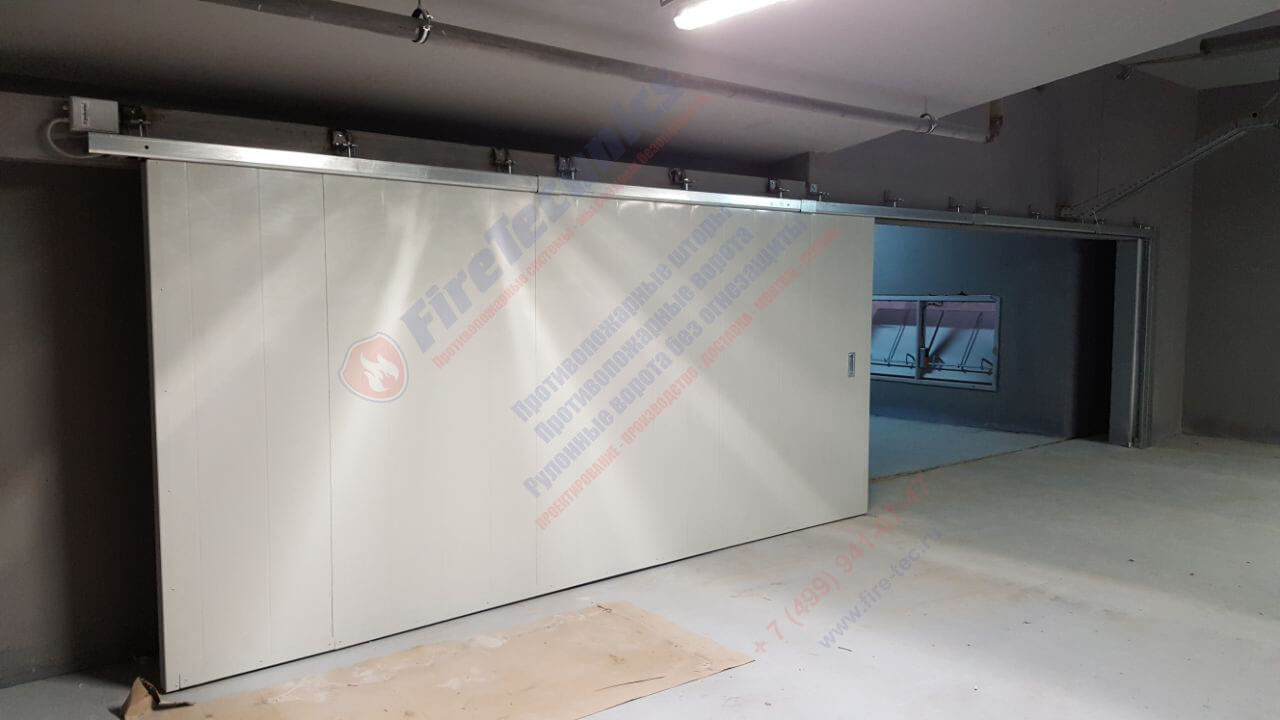

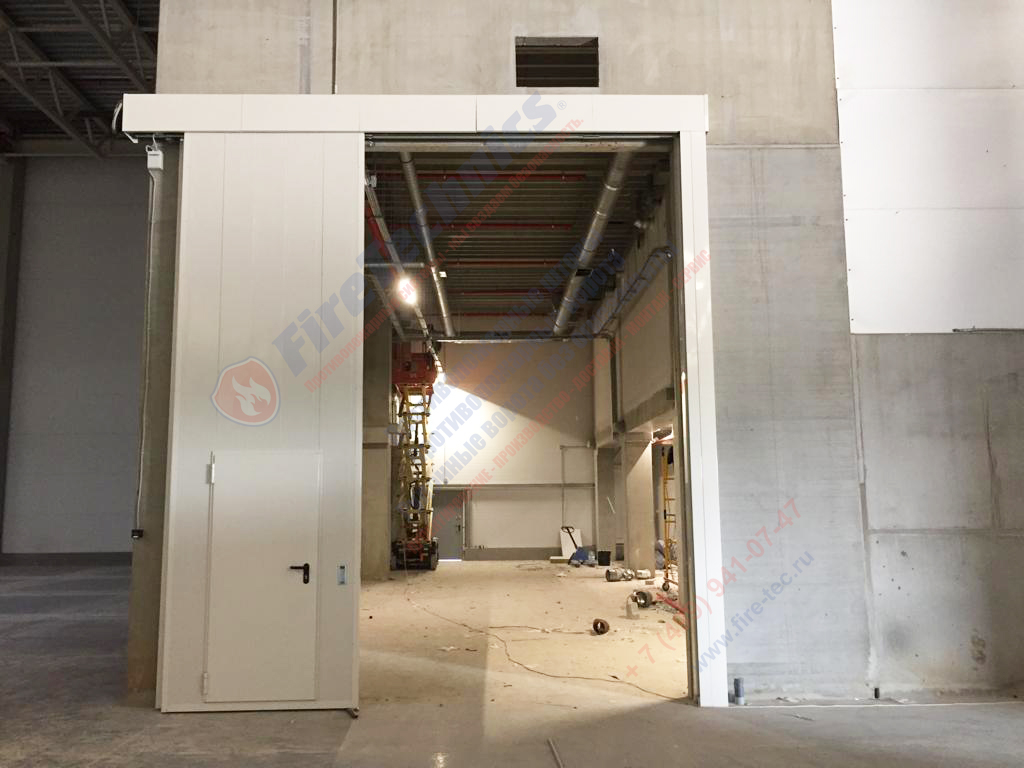

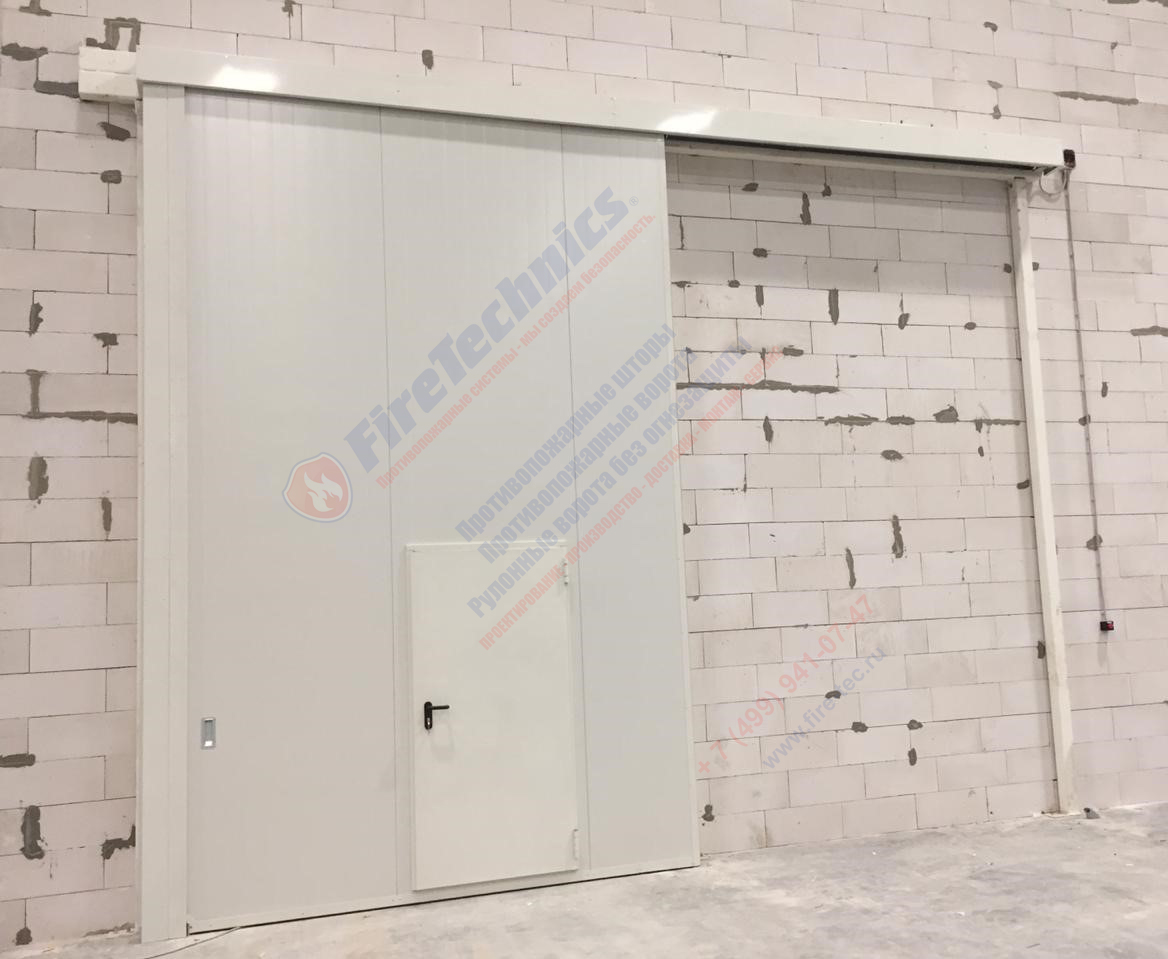

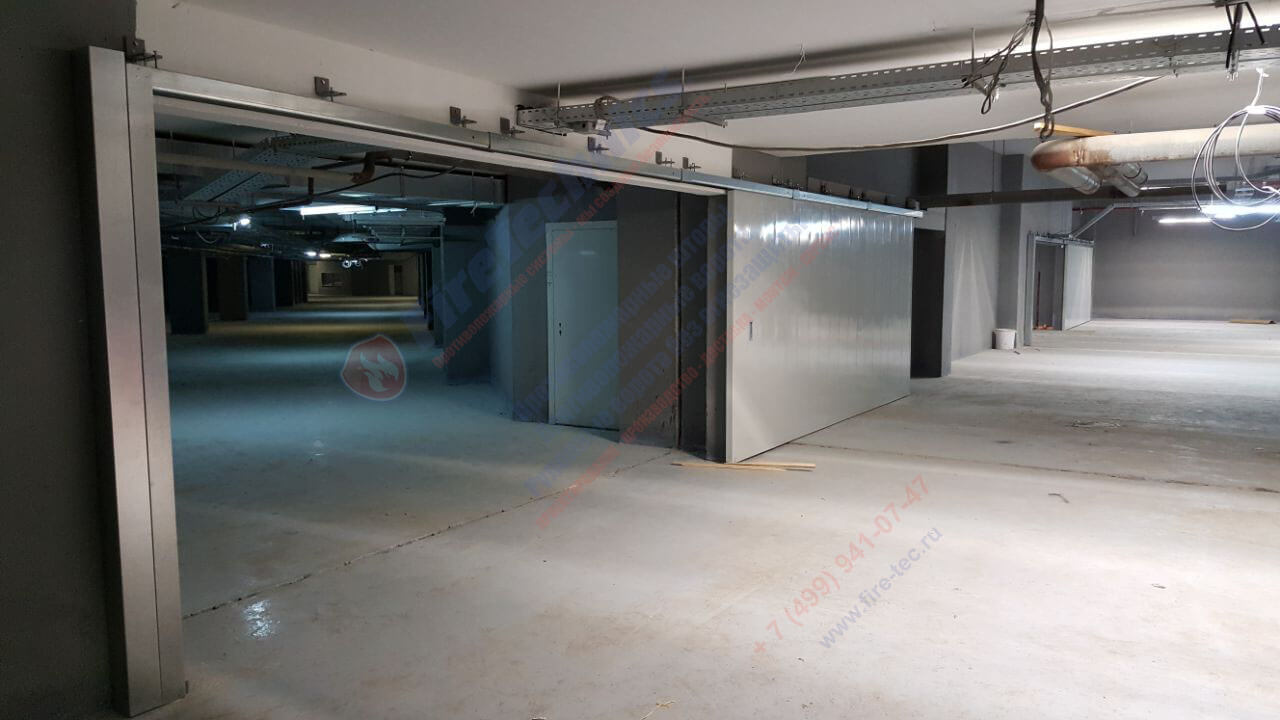

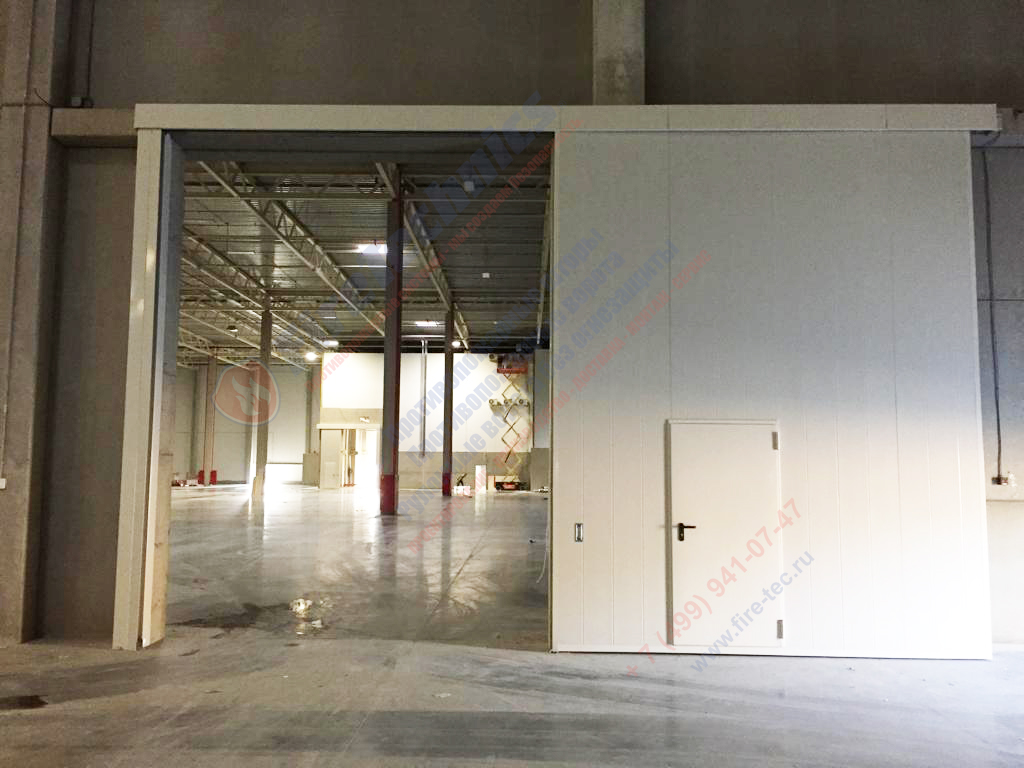

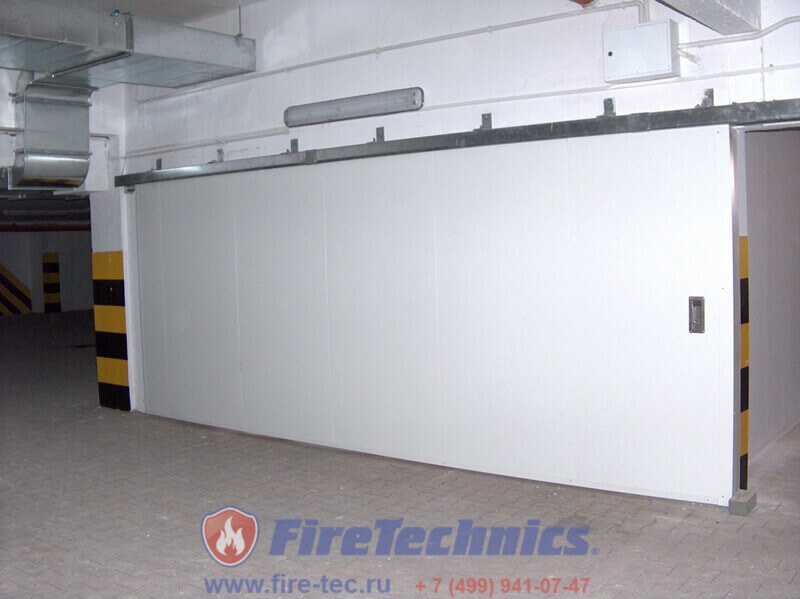

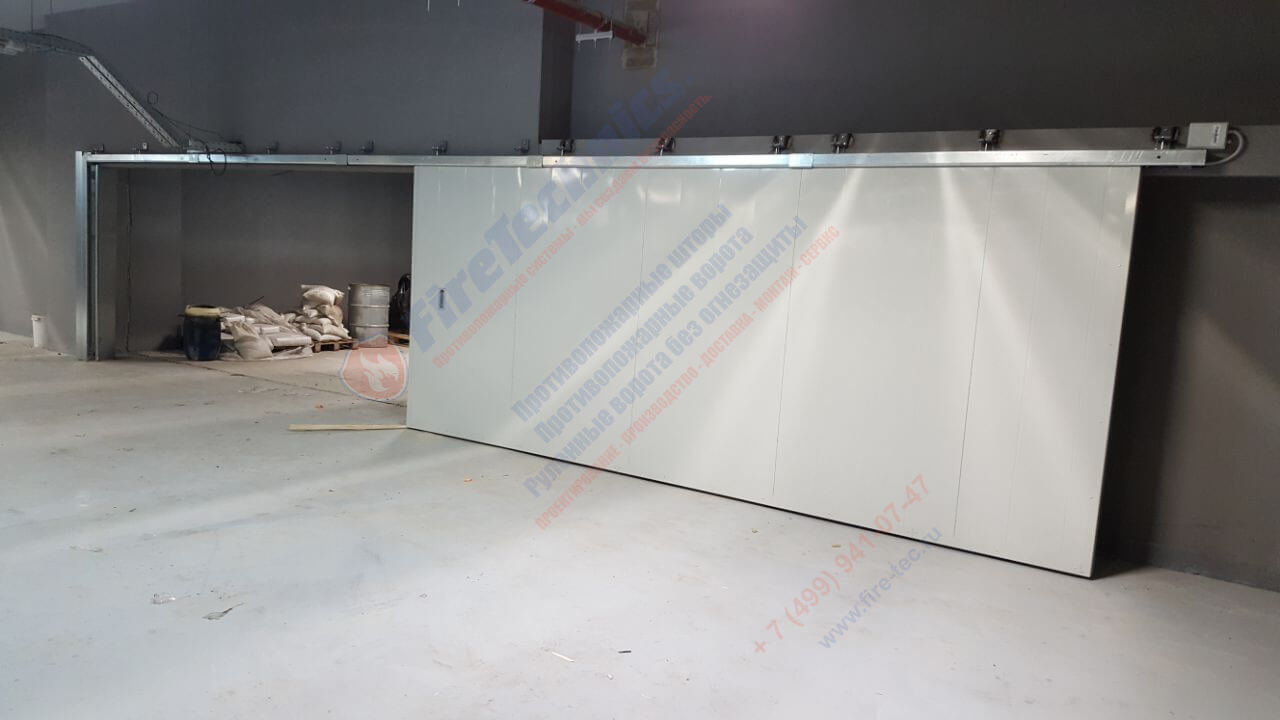

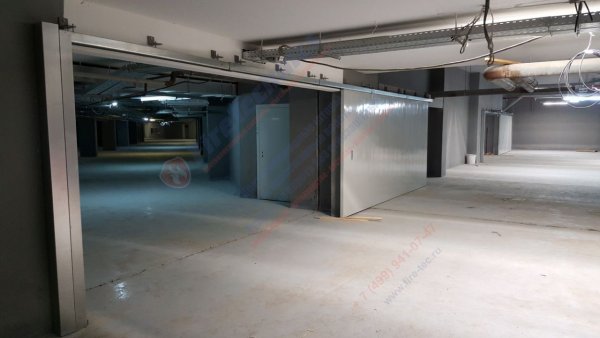

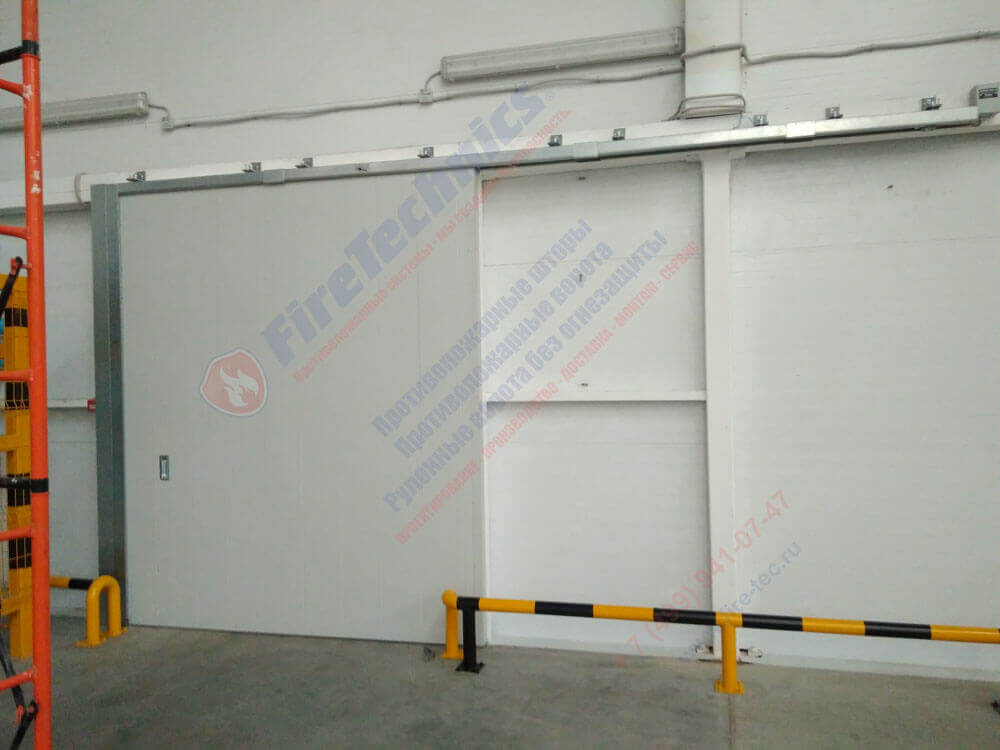

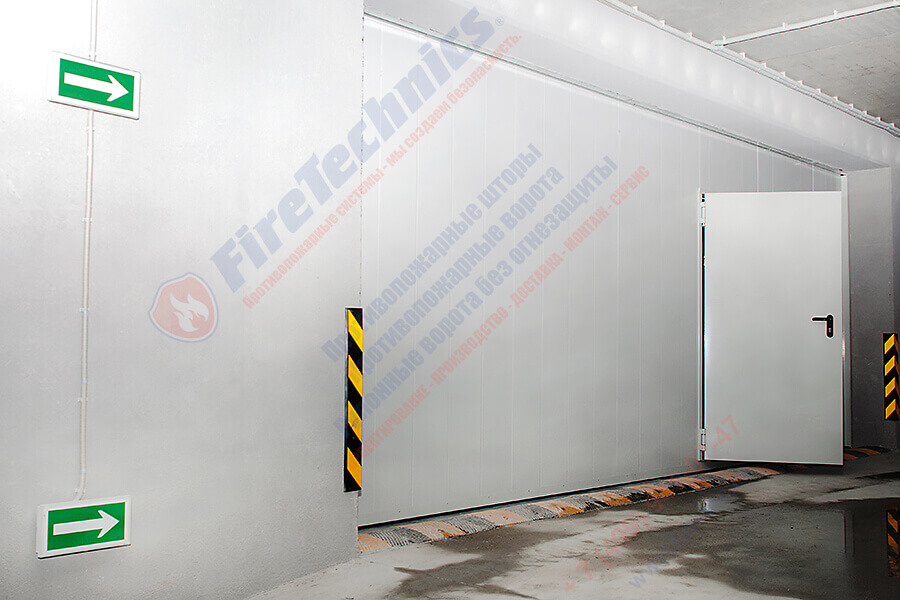

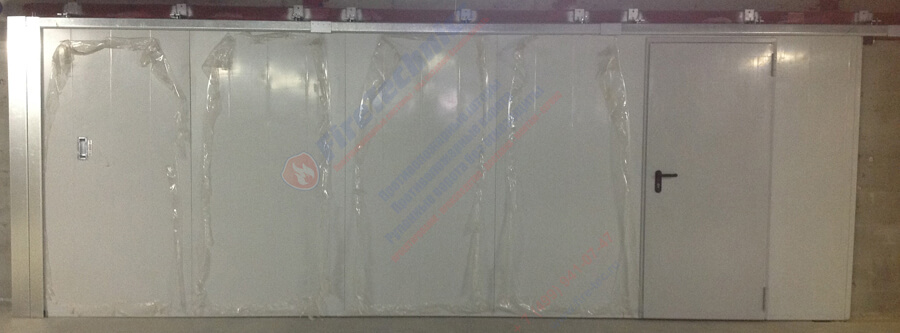

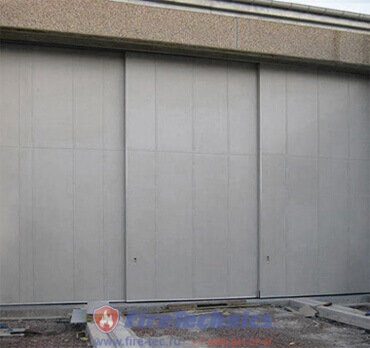

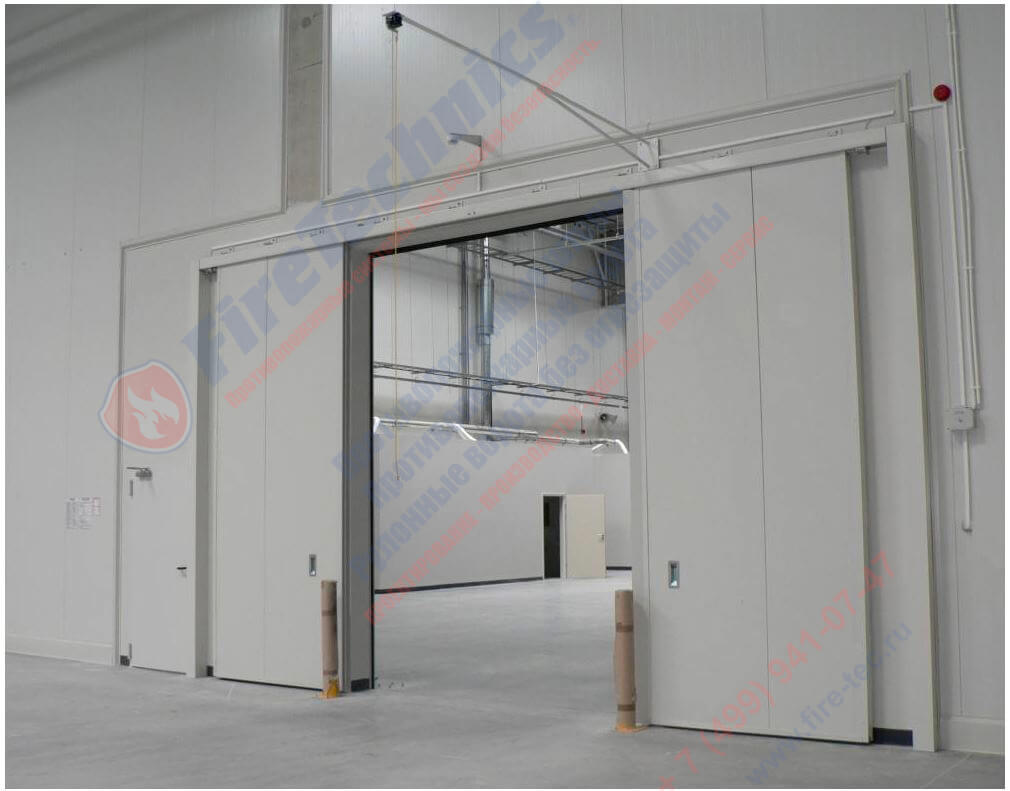

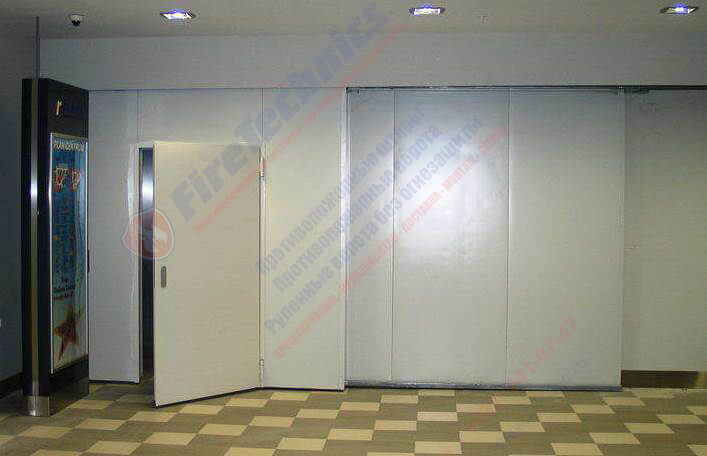

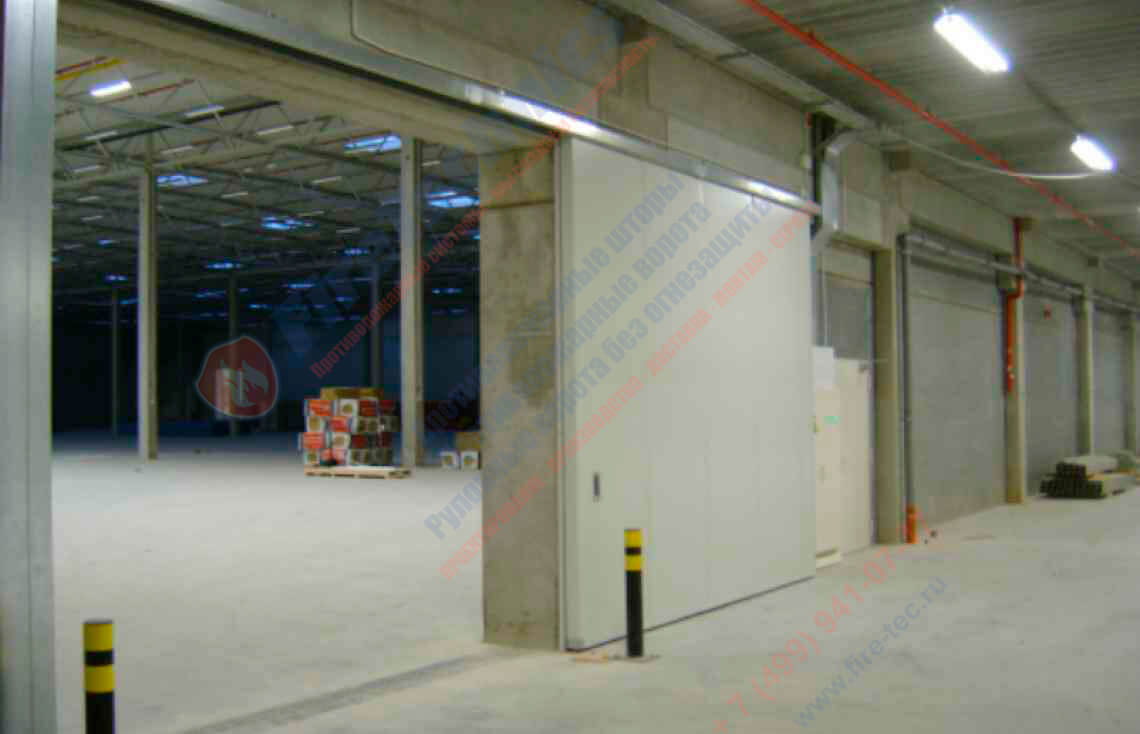

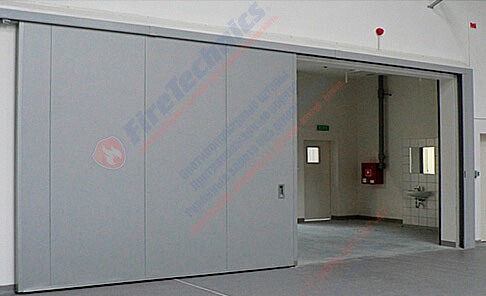

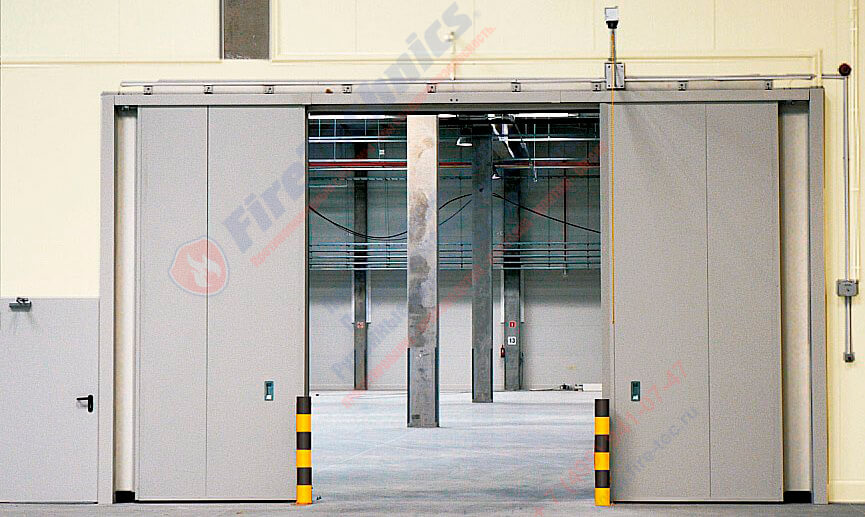

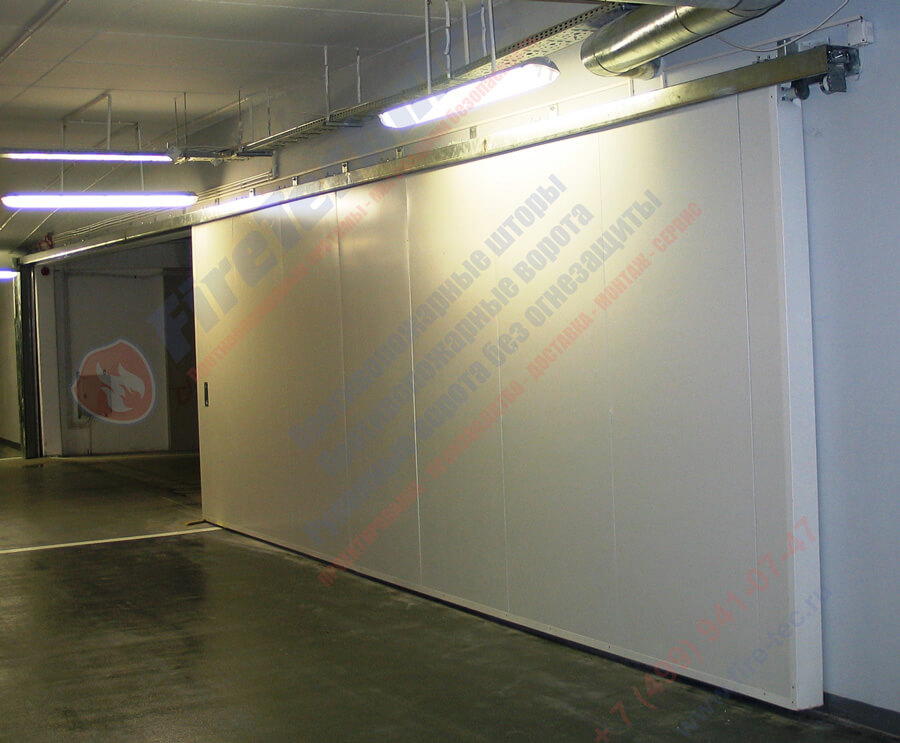

Фото противопожарных откатных ворот модели FireTechnics-P

Об откатных противопожарных воротах

Откатные противопожарные ворота, цена которых может варьироваться в широком диапазоне, — это одна из распространенных разновидностей пожарозащитных конструкций, предназначенных для изоляции помещения в случае возникновения в нём возгорания, дабы огонь и вредные продукты горения не распространились по остальному зданию. Кроме того данные изделия предотвращают доступ на территорию посторонних лиц и принимают участие в формировании дизайна строений различного назначения и прилегающей к ним территории.

Неоспоримым достоинством откатных противопожарных ворот в Воронеже, СПб Оренбурге и т. д. становится их способность экономить при установке полезное пространство. При открытии воротная створка сдвигается вдоль зданиевых стен, освобождая проход или проезд.

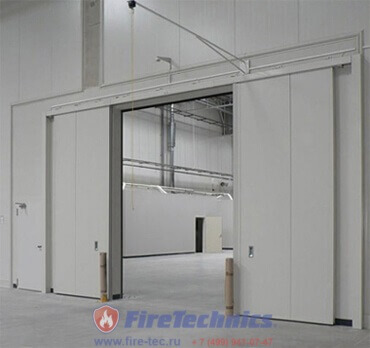

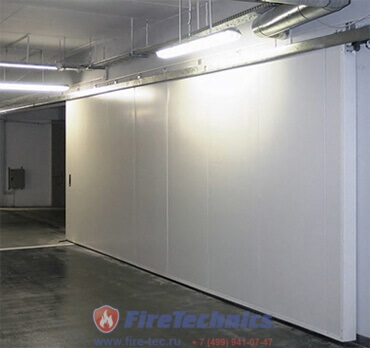

Откатные противопожарные ворота
Откатные противопожарные ворота

В зависимости от типа своей конструкции такие ворота могут быть двух разновидностей:

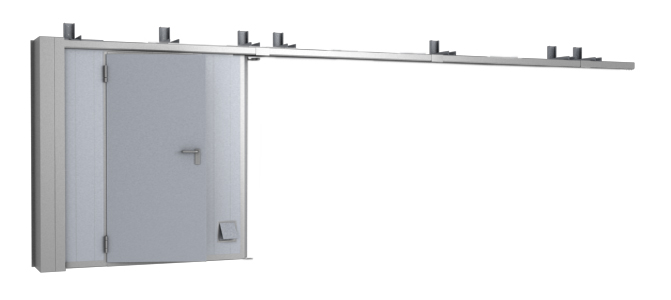

  • одностворчатыми — открываются вдоль проемов в необходимом направлении и в основном используются на производстве;

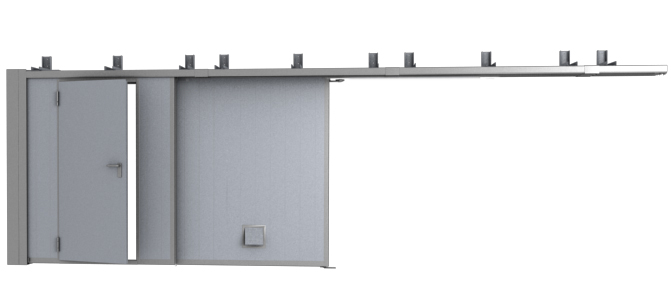

  • двустворчатыми — имеют два полотнища, что двигаются вдоль проема в различные стороны. Они дополнительно оснащаются уплотнителями, предотвращающими превращающего дымовую проникновение за пределы ограждаемой комнаты.

Функции, выполняемые автоматическими откатными противопожарными воротами

Этот тип пожарозащитных конструкций имеет достаточно широкий функционал:

  • становится отличным вариантом защиты ограждаемого помещения от проникновения в него посторонних;
  • благодаря системе уплотнителей надежно удерживает тепло в здании, не давая ему просачиваться наружу;
  • в случае возникновения возгорания откатные противопожарные ворота, инструкция по использованию которых незамысловата, надежно преграждают дорогу огненному и домовому распространению;
  • при необходимости проведения эвакуации они предоставляют широкий проем, позволяющий людям быстро покинуть охваченное пламенем помещение;
  • когда на место пожара прибудет пожарный расчёт, ворота смогут предоставить удобный доступ к месту возгорания.

Почему стоит обезопасить вверенное вам здание с помощью преграды — откатных противопожарных ворот?

Имея все преимущества иных противопожарных преград, воротные конструкции с пожароащитой имеют свои особенности и выгодные отличия:

  • Несмотря на то, что противопожарные шторы становятся лучшим решением при необходимости оградить конструкции большой площади, они имеют существенный минус — не подходят для использования в случае, если помимо пожарозащитной важна еще и противовзломная функция. Откатные противопожарные ворота, купить которые можно в компании «ФайерТекникс», вполне способны ее обеспечить. Правда, чтобы считаться взломостойкими, эти изделия должны иметь соответствующий сертификат соответствия, выдающийся после прохождения определенных испытаний.
  • По сравнению с распашными конструкциями, откатные противопожарные ворота Москва открываются параллельно стене, что не накладывает видимых ограничений на присутствие перед ними транспорта и людей, как это бывает в случае с распашной конструкцией. Кроме того, откатывающиеся ограждения могут иметь увеличенный размер — достигать пятнадцати метров в ширину и шести в высоту, тогда как распашные могут быть изготовлены лишь в гораздо меньших габаритах.
  • По сравнению с подъемно-секционными воротными конструкциями, заводящимися под потолок и требующими там достаточно свободного места, монтаж откатных противопожарных ворот подразумевает лишь использование небольшого пространства по обе стороны от проема. В помещениях с низкими потолками они становятся единственно возможным решением.

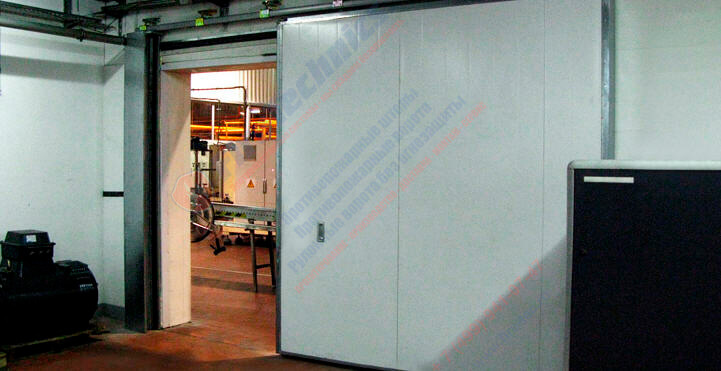

Откатные противопожарные ворота, купить
Откатные противопожарные ворота, купить
Откатные противопожарные ворота, купить

Область применения и конструктивные особенности

Откатные противопожарные ворота, стоимость которых зависит от их технических характеристик и производителя, нашли широкое применение при оборудовании системами пожарозащиты многоэтажных жилых зданий, объектов промышленной сферы, разнообразных гаражей, подземных парковок, складов, заводов. Они устанавливаются везде, где возгорание способно повлечь за собой возникновение масштабного пожара, грозящего огромным материальным ущербом и человеческими жертвами. Изготовление откатных противопожарных ворот регламентируется в нашей стране в основном нормами СНиП 21-01-97.

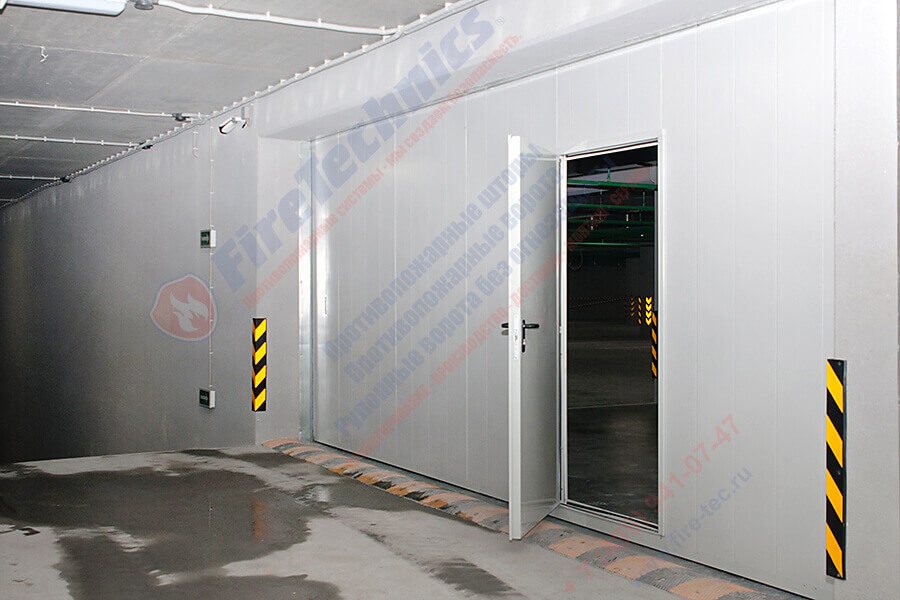

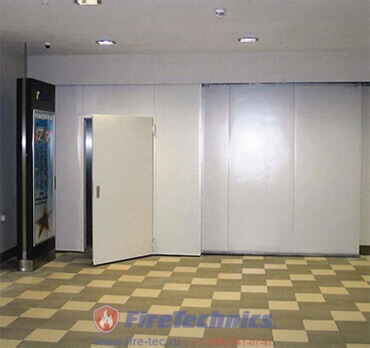

Откатные противопожарные ворота в Санкт-Петербурге, Екатеринбурге, Ярославле и т.д. могут быть сделаны как глухими, так и дополненными врезной калиткой, либо небольшим стеклянным окном, с легкостью выдерживающим повышенные температуры. Что же касается отделки, то тут цвета теплоизолирующей краски могут быть использованы самые различные – они берутся из таблицы RAL.

Конструкцию ГОСТ откатных противопожарных ворот предусматривает достаточно простую – полотно с прикрепленными к нему роликами передвигается вдоль стены по направляющим рельсам. Если же остановиться на конструктиве поподробнее, то устройство таких сдвижных конструкций выглядит следующим образом:

    1. Полотно — оно может представлять собой секционную панель, формируемую из ламелей, заполненных и соединяемых меж собой материалами из группы негорючести НГ.

Толщина данного полотна, как свидетельствует на откатные противопожарные ворота ei 90 инструкция, зависит от его огнестойкостных параметров и колеблется в районе семи — десяти сантиметров. Вес его в среднем составляет от сорока до шестидесяти килограмм на 1м2.

В зависимости от технических характеристик откатных противопожарных ворот, купить в Воронеже которые не представляет труда, полотно бывает:

      • однопольным — включает в себя одну сдвижную секцию;
      • двупольным — включает пару секции, двигающихся в противоположных друг дружке направлениях;
      • телескопическим — может иметь две большие секции, сдвигаемые в одном направлении и заводимые друг за дружку.

Такое разнообразие влияет не только на откатные противопожарные ворота смету, но и на особенности процесса их производства. Оно идёт в индивидуальном порядке на основании потребностей и пожеланий каждого отдельно взятого клиента.

  1. Калитка — согласно, действующим на откатные противопожарные ворота нормам она предлагается в качестве допоборудования и не входит в стандартную комплектацию. В роли калитки выступает железная дверь с пожароустойчивыми качествами, используемая для человеческой эвакуации при возникновении возгорания в помещении. Важный момент — степень огнеустойчивости у такой калитки должна быть соответственной, либо превышать огнестойкостные параметры ворот. А еще она должна быть снабжена доводчиком.
  2. Уплотнители — обычно по всему периметру полотно откатных противопожарных ворот, фото которых вы можете видеть на сайте, снабжается уплотнителем в два слоя. Один из них – резиновый — призван защищать помещение от проникновения в него пыли, сквозняка, остывшего дыма. Другой — термореактивный — он служит для защиты от проникновения горячего воздуха, газов и дыма, которые формируются при возникновении пожара.
  3. Откатные механизмы — это едва ли не важнейшей элемент воротной конструкции, поскольку именно они обеспечивают открытие-закрытие дверей. Несмотря на кажущуюся простоту — при установке откатных противопожарных ворот движение полотна происходит по направляющим рельсам, этот незамысловатый механизм имеет свои особенности. В зависимости от потребностей заказчика компании-производители применяют две технологии воротного раздвижения:
    • ручное — такой способ обходится дешево, поскольку не предусматривает особого оборудования. Единственно, в эксплуатации он не так уж удобен — вручную передвигать створку, чья масса может достигать одной тонны и выше, занятие весьма трудоемкое;
    • осуществляемое посредством электропривода — обходится дороже, хотя в эксплуатации более удобно и выгодно.

Параметры огнестойкости откатных противопожарных ворот

Степень огнеустойчивости сдвижных воротных конструкций приведена в табличке за номером 24 Техрегламента Федерального закона №123. Согласно предъявляемым к откатным противопожарным воротам требованиям, их огнестойкость может составлять EI 15, EI 30, EI 60, EI 90, EI 120. Буквенное обозначение – это индекс, указывающий на длительность периода изолирования очага возгорания и продуктов горения — пламени, дыма, угарного газа и т. д. Цифра, которая стоит рядом, означает временной период в минутах, на протяжении которого ворота способны задерживать распространение пожара, не снижая своих изолирующих качеств. Самым популярным в настоящее время считаются откатные противопожарные ворота EI 60, поскольку 60-минутного отрезка времени вполне довольно для проведения эвакуации людей и прибытия на место пожарных расчётов, дабы провести мероприятия по устранению очага возгорания.

Параметры огнестойкости откатных противопожарных ворот
Параметры огнестойкости откатных противопожарных ворот

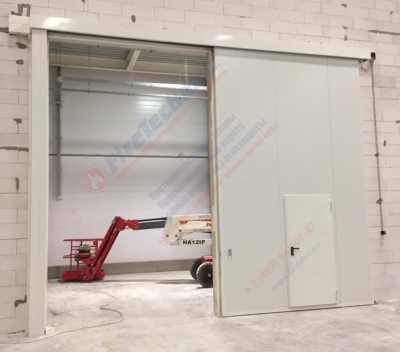

Откатные противопожарные ворота FireTechnics-P EI 60

Автоматизированные противопожарные преграды компании, выпускающей высокоэффективные пожарозащитные системы, типа P с огнестойкостным пределом 60 и 90 минут не первый год с успехом применяется для перекрытия разноразмерных проемов на стоянках, складах, в ТРЦ, на промышленных объектах и пр. Сертификаты на откатные противопожарные ворота подтверждают, что они прошли практические испытания, доказав на практике заявленные производителем характеристики.

Что касается принципа функционирования, то при установке откатных противопожарных ворот EI 90 проём остается открытым, а полотно конструкции удерживается с помощью электромагнитного замка, в случае необходимости отключающегося системой противопожарной сигнализации. Стоит ей сработать, и воротный механизм при помощи системы противовесов или же опционально устанавливаемого электропривода приводит полотно в движение и закрывает проем.

Среди базовых характеристик на откатные противопожарные ворота firetechnics-p можно выделить:

  • возможность выпуска их в одностворчатом (в этом случае максимальная ширина составляет восемь, а высота пять метров), двустворчатом (максимальная ширина составляет десять, а высота пять метров), трехстворчатом (максимальная высота составляет десять, а высота пять метров), раздвижном (при максимальной ширине шесть метров высота составляет пять) исполнении;
  • стандартная толщина полотна откатных противопожарных ворот, видео о монтаже которых есть на сайте, составляет шесть сантиметров, а внутренний наполнитель выполняется из высокоплотной минваты, производимой компанией «Парок»;
  • при высоких огнеустойчивых качествах полотно весит совсем немного (1 кв. метр порядка 20кг.), в результате чего повышается комфортность проведения монтажа и понижаются требования, предъявляемые к несущим стеновым способностям;
  • безрамочная конструкция сводит к нулю возможность деформирования полотна откатных противопожарных ворот EI 90, цена которых вполне доступна, что могло бы происходить из-за действия на них повышенных температур, а также обеспечивает повышенную защиту от огневого распространения;
  • воротная высота может корректироваться в процессе установки;
  • опционально откатные противопожарные ворота от производителя могут дополняться эвакуационной калиткой, дополненной высоконадежным термоустойчивым замком с доводчиком и ручками «антипаника»;
  • цветовой оттенок ворот выбирает заказчик — он может быть любым из таблицы РАЛ;
  • опционально может быть установлена декоративная накладка, которая замаскирует рабочий рельс;
  • предлагаемые потребителям откатные противопожарные ворота firetechnics-p EI 90 имеют европейское качество, которое подтверждено сертификатами международного образца, а также официальными документами от МЧС России.
ВНИМАНИЕ!
Акция «заказ с гарантированной скидкой 5%» заканчивается ровно через:
0
0
0
0
дн.
0
0
час.
0
0
мин.
0
0
сек.

Практичность и простота закрытия, а также продуманное управление откатными противопожарными воротами от «ФайерТекникс» позволяет оперативно реагировать на возникновение пожароопасной ситуации и за считаные секунды отрезать пламени путь для дальнейшего распространения по зданию.

Довольно часто такой тип ворот называют — сдвижными противопожарными воротами.

управление откатными противопожарными воротами
управление откатными противопожарными воротами

Поскольку специалисты компании берут на себя не только разработку проекта и производство откатных противопожарных ворот, но и их установку, а также сервисное обслуживание (при необходимости ремонт откатных противопожарных ворот), вы сможете не сомневаться в надежности защиты от пожара своего промышленного, жилого или коммерческий объекта, а также находящихся на его территории человеческих и материальных рессурсов!
