Описание системы
Противопожарные автоматические шторы типа Fireshield EI60; EI120; EI180 (при орошении водой) предназначены разделять помещения на отдельные противопожарные отсеки и не допускать распространения пожара по всему зданию, тем самым защищая людей и материальные ценности от воздействия огня и дыма.
займет всего несколько секунд
Описание системы
Противопожарные автоматические шторы типа Fireshield EI60; EI120; EI180 (при орошении водой) предназначены разделять помещения на отдельные противопожарные отсеки и не допускать распространения пожара по всему зданию, тем самым защищая людей и материальные ценности от воздействия огня и дыма.
займет всего несколько секунд
Описание системы
Противопожарные автоматические шторы типа Fireshield EI60; EI120; EI180 (при орошении водой) предназначены разделять помещения на отдельные противопожарные отсеки и не допускать распространения пожара по всему зданию, тем самым защищая людей и материальные ценности от воздействия огня и дыма.
займет всего несколько секунд
Группа компаний FireTechnics представляет взрыв схему для Противопожарных штор EI60; EI120; EI180 (при орошении)
Нажмите и удерживайте мышку, чтобы вращать картинку. Уберите мышку или нажмите «Play», чтобы картинка вращалась сама. Кликните сейчас, чтобы закрыть подсказку и схему.
Нажмите и удерживайте мышку, чтобы вращать картинку. Уберите мышку или нажмите «Play», чтобы картинка вращалась сама. Кликните сейчас, чтобы закрыть подсказку и схему.
Нажмите и удерживайте мышку, чтобы вращать картинку. Уберите мышку или нажмите «Play», чтобы картинка вращалась сама. Кликните сейчас, чтобы закрыть подсказку и схему.
Технические характеристики противопожарных штор EI60; EI120; EI180 (при орошении)
Принцип работы
Опускание шторы происходит за счёт системы привода Gravigen — без электроэнергии, под действием силы тяжести нижней планки. Скорость опускания составляет 0,15 м/с.
При перебоях в электроснабжении система сохраняет функциональность на протяжении 72 часов благодаря наличию в блоке управления встроенного аккумулятора.
Возможно исполнение с дверью-лазейкой.
Пределы огнестойкости:
♦ EI60 (с односторонним использованием водяного орошения от существующих спринклерных или дренчерных систем пожаротушения здания, расход воды не менее 0,04 л/м2 в секунду).
♦ EI120 (с односторонним использованием водяного орошения от существующих спринклерных или дренчерных систем пожаротушения здания, расход воды не менее 0,08 л/м2 в секунду).
♦ EI180 (с односторонним водяным орошением с расходом воды 7,3 л/мин. на погонный метр).
Габариты
| Вариант исполнения | Standart | Premium |
| Ширина, макс.: | 8 м. | 18 м. |
| Глубина опускания, макс.: | 6 м. | 9,5 м. |
| Короб (глубина х высота) | 150х150 мм. 200х220 мм. |
245х310 мм. |
Полотно
Материал: Firetex 1100 (производство Германия)
Вес ткани: 660 г/м2.
Толщина материала: 0,63 мм
Полотно однослойное. Ткань сертифицирована как негорючая и нетоксичная.
Для получения высокой стойкости при воздействии больших температур в каждую стекловолоконную нить вплетена тонкая нержавеющая проволока.
Короб
Выполняется из оцинкованной листовой стали 1,5 мм. С обоих концов корпус закрыт крышками с целью придания контуру герметичности, а также для восприятия крутящего момента внутривального двигателя.
В шторе класса Premium установлены поддерживающие ролики через каждые 1,5 метра, исключающие провисание вала.
Цветовое исполнение: любой цвет по шкале цвета RAL или оцинкованная сталь.
Направляющие
Предназначены для направления полотна при размотке с вала. Выполнены из листовой стали толщиной 2 мм (кожух — 1,5 мм). Встроенные штанги у Fireshield Premium обеспечивают необходимую герметичность, бесшумность опускания и противодействие высокому давлению.
Цветовое исполнение: любой цвет по шкале цвета RAL или оцинкованная сталь.
Важно! Противопожарные шторы типа Fireshield EI60; EI120; EI180 (при орошении водой) поставляются на объект практически в собранном состоянии, что значительно облегчает монтаж противопожарных штор, увеличивает скорость и корректность исполнения монтажных и пуско-наладочных работ.
Чертежи и варианты монтажа Противопожарных штор EI60; EI120; EI180 (при орошении)
Если Вам необходимо получить чертежи, монтажные схемы и инструкции по монтажу, перейдите пожалуйста по ссылке:

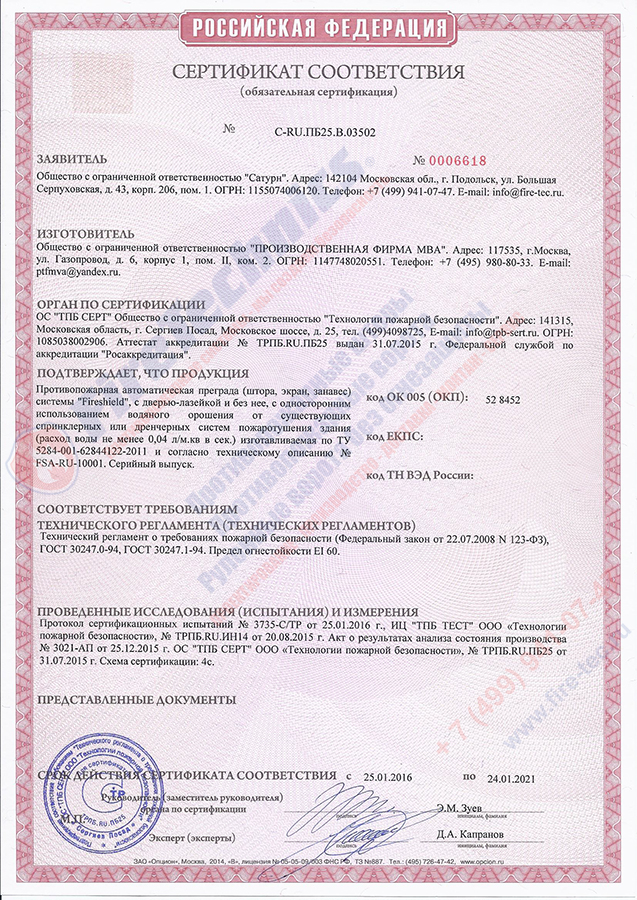

Сертификаты противопожарных штор EI60; EI120; EI180 (при орошении)

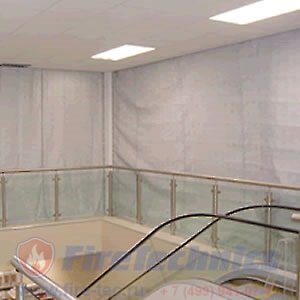

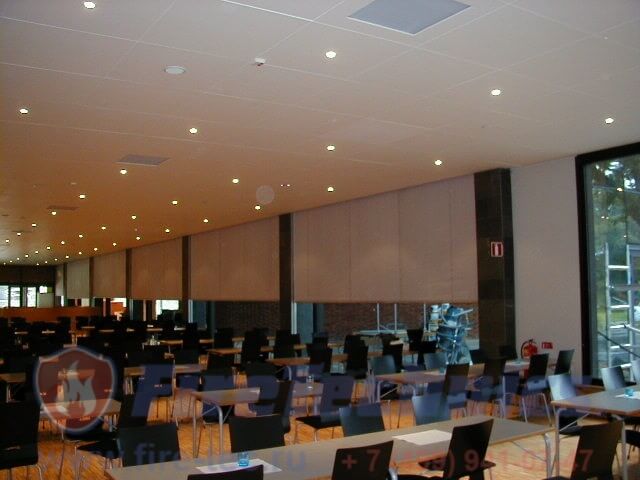

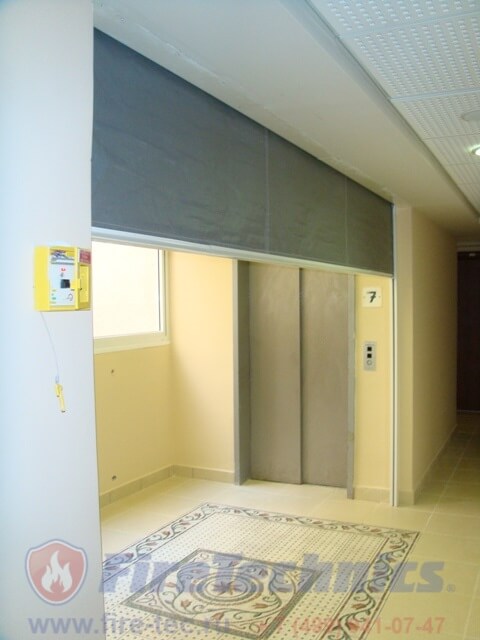

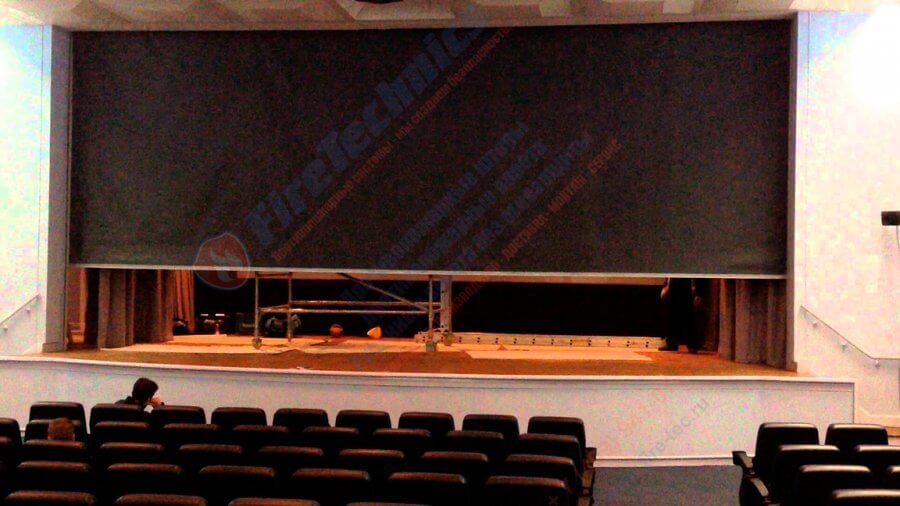

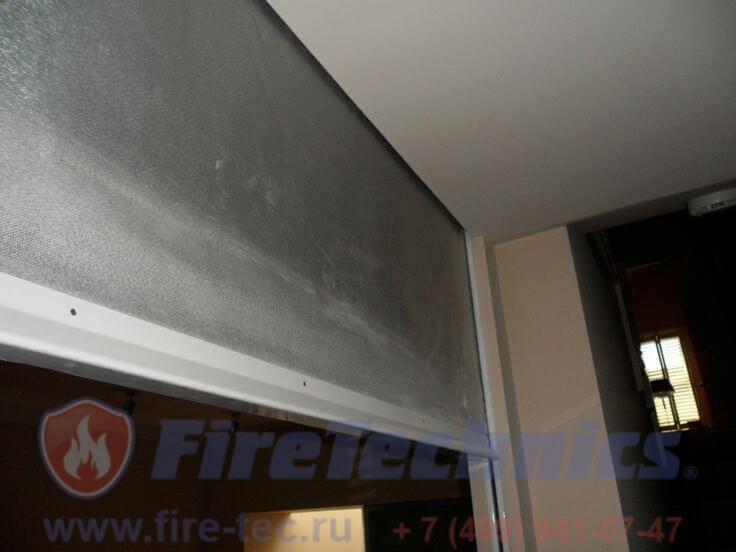

Фото противопожарных штор EI60; EI120; EI180 (при орошении)
Противопожарные шторы EI60; EI120; EI180 (при орошении)
Видео о противопожарных шторах FireTechnics
О противопожарных шторах
Противопожарные шторы EI120
Противопожарные шторы, называемые также завесами или экранами, на рынке появились не так уж давно. Созданные с целью разделения в случае стихийного возгорания производственных, торговых и иных больших помещений на импровизированные отсеки, они позволяют отгородить его очаг, тем самым предотвращая огневое, дымовое и тепловое расхождение по всей объектной площади. Время, которое противопожарные шторы в Воронеже сдерживают стихию, обычно используется для проведения человеческой эвакуации, а также аккумулирования сил и средств для устранения пожара.
Исполняя роль своеобразных преград, противопожарные шторы Москва разгораживают помещение не постоянно, а только при возникновении возгорания. Их продуманная конструкция позволяет в обычное время держать завесы у потолка или стен, в результате чего те не препятствуют перемещению по зданию.
Противопожарные шторы нормы и ГОСТы
Правила применения обеспечивающих огне- и дымозащиту автоматических завес прописываются ФЗ №123 от 2008-го года. Данный гост шторы противопожарные в зависимости от способа, используемого для предотвращения масштабного распространения разнообразных пожарных факторов, подразделяет их на разновидности, в числе которых пожарозащитные:
- разрывы;
- перегородки;
- конструкции – «стены»;
- перекрытия;
- завесы, мембраны, экраны и шторы;
- водные завесы;
- минерализованные полосы.
Будучи достаточно молодым методом обеспечения антипожарной защиты, год от года монтаж противопожарных штор всё чаще применяется в новых строительных проектах, а также при реконструировании уже успешно эксплуатируемых строений. Ими оборудуются как производственные и складские площади, так и культурные, бытовые, общественные и учебные заведения, офисные центры и разного рода подземные объекты.
При этом к противопожарным шторам предъявляются такие требования, как:
- негорючесть и гибкость полотна;
- завидная прочность;
- непроницаемость для воздуха;
- повышенная устойчивость к разнообразным атмосферным явлениям и механическим воздействиям;
- должны иметь сравнительно небольшую массу;
- обладать сниженной теплопроводностью;
- проявлять стойкость к воздействию химии.
По месту своего расположения противопожарная штора, фото которой можно видеть на нашем сайте, чаще всего монтируется в лифтовые и воротные проемы, а также на окна. Кроме того, подобные изделия могут устанавливаться и в иные проемы, чья высота достигает восьми, а ширина – сорока метров. В особенности эффективным их использованием является для разделения огромных пространств на небольшие противопожарные отсеки. При этом, стоит вам противопожарные шторы купить в Воронеже, и их применение не сильно навредит дизайну внутренних помещений, а также не сократит их внутренний объём. Развитие производства таких конструкций значительно расширило сферу их применения, и теперь они могут размещаться даже на фасадах зданий по соседству, дабы не допустить перекидывания огня с одного на другое и т.д.
Уровень огнестойкости антипожарных завес
Планируя купить противопожарные шторы (видео о них вы можете найти у нас на сайте), следует обращать внимание на их главный качественный показатель – огнестойкость. Здесь важны два критерия: максимальный временной отрезок, в течение которого шторка сохраняет собственные теплоизолирующие качества – обозначается литерой «I», а также время сохранения целостности конструкции – маркируется «Е». Оба они исчисляются в минутах.
Большей популярностью пользуются сегодня противопожарные шторы в Санкт-Петербурге и других городах с маркировкой EI60 и EI120. Разные цифры говорят о степени их огнезащищённости. И если первые работают без орошения, сдерживая огонь на протяжении часа, то вторые – с орошением водой, причем, в два раза дольше.
Противопожарные шторы EI120 на данный момент считается оптимальным вариантом конструкции, обеспечивающей пожаробезопасность для самых различных зданий и условий использования. За два часа, пока завеса сдерживает пламя и продукты горения, можно успеть провести безопасную человеческую эвакуацию и спасти от пожара ценности и, дождавшись прибытия пожарных.
Противопожарные шторы FireShield EI120 (снабжаемые водным орошением)
Данные пожаробезопасные конструкции создаваемые производителем с мировым именем компанией «ФайерТекникс», предназначены для разделения помещений в случае возгорания на т. н. «пожаросдерживающие» отсеки, призванные препятствовать расползанию огня по всему зданиевому периметру, дабы обеспечить защиту людей и имущества от пагубного воздействие пожара. Изготовление противопожарных штор с высоким огнестойкостным пределом EI120 и дополнительным водным орошением гарантирует эффективное проведения эвакуации на протяжении 120 минут с расходом чуть более семи литров за минуту на 1метр.
В обычном своем положении противопожарные шторы FireShield находятся под потолком, не мешая передвижению по помещению. При срабатывании сигнала тревоги, эта шторка может быть опущена и без применения электроэнергии, с использованием исключительно силы тяжести, что воздействует на ее нижнюю планку. Опускается она со скоростью примерно 0,2м/с. Управление противопожарными шторами при отключении электроэнергии и обесточивании мотора не затруднено. Работать механизм продолжит еще трое суток благодаря наличию встроенного аккумулятора и управленческого блока вкупе с приводной системой Gravigen.
В качестве опции есть возможность заказать установку двери-лазейки (однако таковую нельзя применять в роли прохода для эвакуации, либо аварийного выхода).
Проходящие обязательную сертификацию автоматические противопожарные шторы EI120 выпускаются производителем в 2 вариантах
- стандарт — имеет огнестойкостный предел в сто двадцать минут при водном орошении 7,3 л в минуту на метр. Максимальный размер конструкции может составлять 7Х6 м;
- премиум – огнестойкостный период составляет те же сто двадцать минут при орошении водой 7,3л. в минуту. Максимальный размер таких завес может составлять 24Х10 м.
Объекты, для установки на которых ведется производство противопожарных штор с большим запасом огнеустойчивости:
- гостиницы и отели;
- торговые и офисные сооружения;
- ЖК и ТРЦ;
- хозяйственные и административные здания;
- учебные, а также оздоровительные учреждения;
- кинотеатры и музеи;
- вокзалы и склады…
Всего за несколько лет своего успешного применения преграда шторы противопожарные доказали свою эффективность при:
- защите больших паркингов под землёй;
- ограждении холлов лифтов;
- обеспечении защиты фасадной части;
- при защите атриумов;
- обеспечении защиты эскалаторов;
- разделении больших пространств на небольшие отсеки.
Противопожарные шторы Ярославь, Екатеринбург, Оренбург, СПб – компания «ФайерТекникс» готова удовлетворить запросы в качественном пожаробезобасностном оборудовании, имеющем отличное качество и надежность, физических и юридических лиц не только по всей России, но и за ее пределами.
Комплектующие для установки противопожарной шторы FireShield EI120 от Fire Technics
- Короб – в его состав входят стальные оцинкованные панели, чья длина может достигать трех метров, а при необходимости может увеличиваться за счет стыковки. Габариты короба определяется высотой проема, нуждающегося в перекрытии. Так, стандартным размером считается 20Х22 см при не более чем 400-сантиметровой высоте проема. Если же он выше, заказывается короб 33Х33см. Окрашиваться он может в любой цвет согласно таблице RAL.
- Вал для намотки — выполняется из стальной трубы, внутрь которой встраивается мотор. Последний запускает вращение вала, на который наматываются противопожарные шторы, цена которых у нас весьма доступна.
- Полотно для штор с усиленной огнезащитой применяется соответствующее — высокопрочное стекловолокно, армированное сеткой из нержавеющей стали fairtex 1100. При толщине всего 0, 63 мм вес квадратного метра данной ткани составляет 660гр. Она может похвастаться нетоксичностью и наличием сертификата о негорючести государственного образца. На боку шторного полотна менее чем 7-метровой ширины (серии стандарт) крепятся букли из металла, не дающие полотну выйти из направляющих шин. В комплектации премиум букли заменены на карманы, направляющие полотно по штангам так называемых боковых шин.
- Направляющие шины — штанги в боковых направляющих, которые согласно инструкции противопожарных штор призваны противодействовать высокому давлению и способствовать улучшению герметичности, а также бесшумности опускания.
- Отсекающая шина выполняется из гнутых профилей и предназначается для фиксирования полотна в развернутом состоянии. Она гарантирует плотное примыкание шторки к полу, а также ускорение опускания полотна в случае возникновения возгорания.
- Двигатель — противопожарная штора ei 120 инструкция отражает, что их ткань опускается под весом нижней отсекающей шины и требования, предъявляемые к самому этому процессу, описаны в европейских нормативах. В среднем полотно разворачивается со скоростью около 0, 2 м в секунду.
- Блок управления KMS-EV-4.0 — управляются шторки с электроприводами посредством специализированных блоков в дистанционном режиме, либо автоматическом. В последнем случае, питаясь от установленных в блок аккумуляторов, она опускается со средней скоростью порядка 0, 15 м. за секунду.
- Дверь лазейка в качестве опции.
Противопожарные шторы со СКИДКОЙ только сейчас!
Почему именно шторки FireShield, а не продукция конкурентов?
За свою многолетнее присутствие на рынке систем пожарной безопасности мы заработали безупречную репутацию добросовестного производителя и поставщика высококлассных противопожарных штор, смета которых всегда отличается прозрачностью. Кроме того, наша продукция может похвастаться:
- надежными конструкциями, которые могут эксплуатироваться десятилетиями;
- прочностью и устойчивостью к разного рода неблагоприятным воздействиям;
- наши противопожарные шторы имеют сертификат качества европейского образца;
- конструкции завес снабжаются дистанционным управлением, позволяющим приводить их в действие удалённо, независимо от наличия подведенного электричества;
- при их производстве применяются исключительно негорючие материалы, не требующие особого ухода;
- противопожарная штора стоимость у нас имеет довольно невысокую;
- нами предлагается выполнение проектов «под ключ», начиная от проектирования наиболее эффективных завес и заканчивая их грамотным монтажом.
Противопожарные шторы EI120, цена которых зависит от размеров полотна и ряда технических параметров, монтируются нашими специалистами в нескольких вариациях, выбор которых основывается на пожеланиях заказчика и месте установки:
- это может быть потолочный монтаж;
- встраивание на проем — установка противопожарной шторы на стену;
- крепление на резьбовые шпильки и монтажные профили подвесного вида;
- проведение монтажа к балкам.
Если вас остались вопросы по поводу устройства, возможностей, характеристик, покупки, установки, либо ремонта противопожарных штор с орошением EI120, не откладывая, звоните нашим квалифицированным менеджерам, которые с радостью помогут вам определиться. Предлагаемый нами высочайший уровень сервиса и одна из выгоднейших по России цена на противопожарные шторы от производителя позволят вам обезопасить вверенное вам здание практически со стопроцентной эффективностью!
